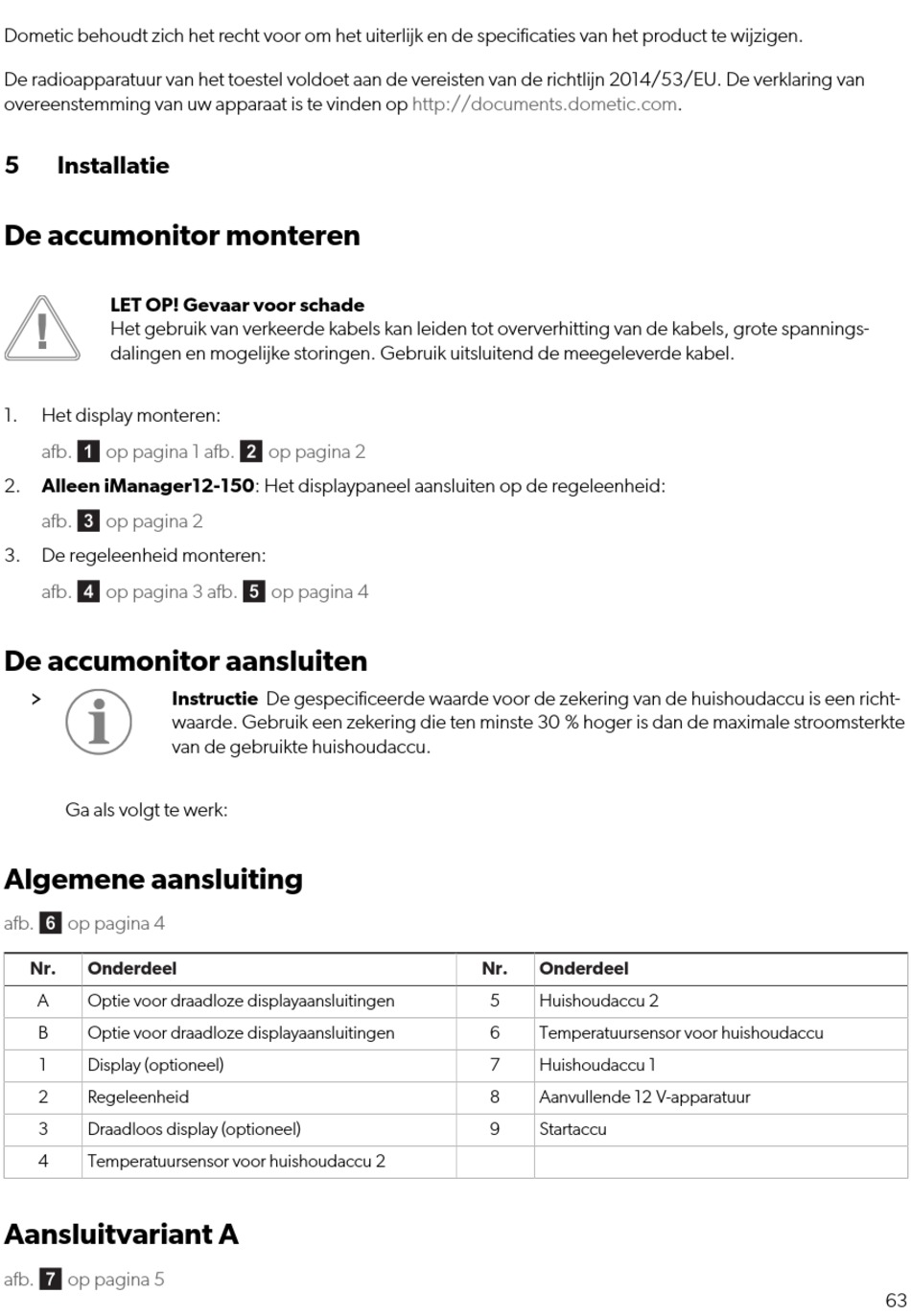

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.
De radioapparatuur van het toestel voldoet aan de vereisten van de richtlijn 2014/53/EU. De verklaring van
overeenstemming van uw apparaat is te vinden op http://documents.dometic.com.
5 Installatie
De accumonitor monteren
LET OP! Gevaar voor schade
Het gebruik van verkeerde kabels kan leiden tot oververhitting van de kabels, grote spannings-
dalingen en mogelijke storingen. Gebruik uitsluitend de meegeleverde kabel.
1. Het display monteren:
afb.  op pagina 1
2. Alleen iManager12-150: Het displaypaneel aansluiten op de regeleenheid:
afb.  op pagina 2
3. De regeleenheid monteren:
afb.  op pagina 3
De accumonitor aansluiten
Instructie De gespecificeerde waarde voor de zekering van de huishoudaccu is een richt-
waarde. Gebruik een zekering die ten minste 30 % hoger is dan de maximale stroomsterkte
van de gebruikte huishoudaccu.
Ga als volgt te werk:

Algemene aansluiting

afb.  op pagina 4
Nr. Onderdeel
A Optie voor draadloze displayaansluitingen
B Optie voor draadloze displayaansluitingen
1 Display (optioneel)
2 Regeleenheid
3 Draadloos display (optioneel)
4 Temperatuursensor voor huishoudaccu 2
Aansluitvariant A
afb.  op pagina 5
afb.  op pagina 2
afb.  op pagina 4
Nr. Onderdeel
5 Huishoudaccu 2
6 Temperatuursensor voor huishoudaccu
7 Huishoudaccu 1
8 Aanvullende 12 V-apparatuur
9 Startaccu
63
