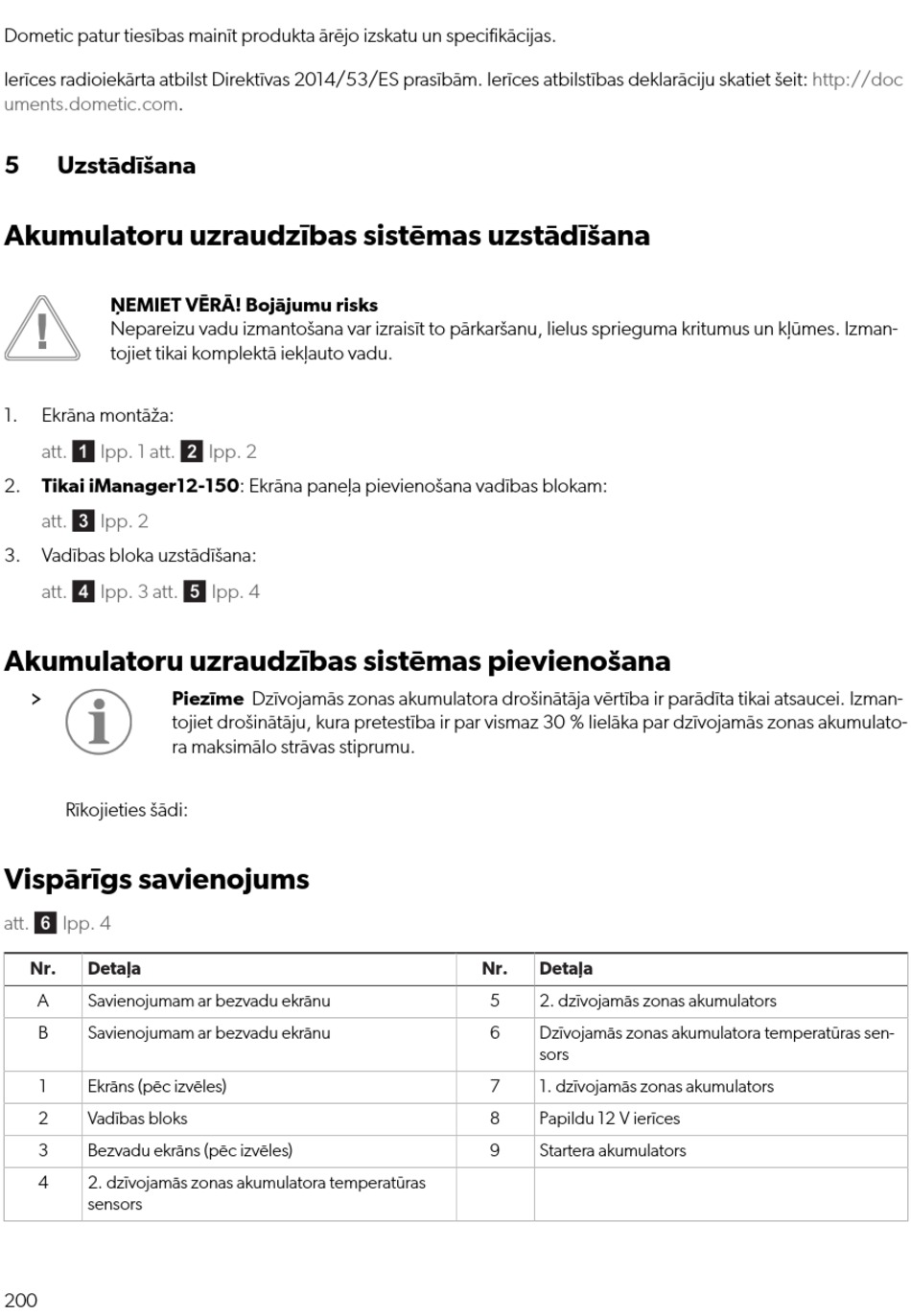

Dometic patur tiesības mainīt produkta ārējo izskatu un specifikācijas.
Ierīces radioiekārta atbilst Direktīvas 2014/53/ES prasībām. Ierīces atbilstības deklarāciju skatiet šeit:
uments.dometic.com.
5 Uzstādīšana
Akumulatoru uzraudzības sistēmas uzstādīšana
ŅEMIET VĒRĀ! Bojājumu risks
Nepareizu vadu izmantošana var izraisīt to pārkaršanu, lielus sprieguma kritumus un kļūmes. Izman-
tojiet tikai komplektā iekļauto vadu.
1. Ekrāna montāža:
att.  lpp. 1 att. 
2. Tikai iManager12-150: Ekrāna paneļa pievienošana vadības blokam:
att.  lpp. 2
3. Vadības bloka uzstādīšana:
att.  lpp. 3 att. 
Akumulatoru uzraudzības sistēmas pievienošana
Piezīme Dzīvojamās zonas akumulatora drošinātāja vērtība ir parādīta tikai atsaucei. Izman-
tojiet drošinātāju, kura pretestība ir par vismaz 30 % lielāka par dzīvojamās zonas akumulato-
ra maksimālo strāvas stiprumu.
Rīkojieties šādi:
Vispārīgs savienojums
att.  lpp. 4
Nr. Detaļa
A Savienojumam ar bezvadu ekrānu
B Savienojumam ar bezvadu ekrānu
1 Ekrāns (pēc izvēles)
2 Vadības bloks
3 Bezvadu ekrāns (pēc izvēles)
4 2. dzīvojamās zonas akumulatora temperatūras
sensors
200
lpp. 2
lpp. 4
Nr. Detaļa
5 2. dzīvojamās zonas akumulators
6 Dzīvojamās zonas akumulatora temperatūras sen-
sors
7 1. dzīvojamās zonas akumulators
8 Papildu 12 V ierīces
9 Startera akumulators
