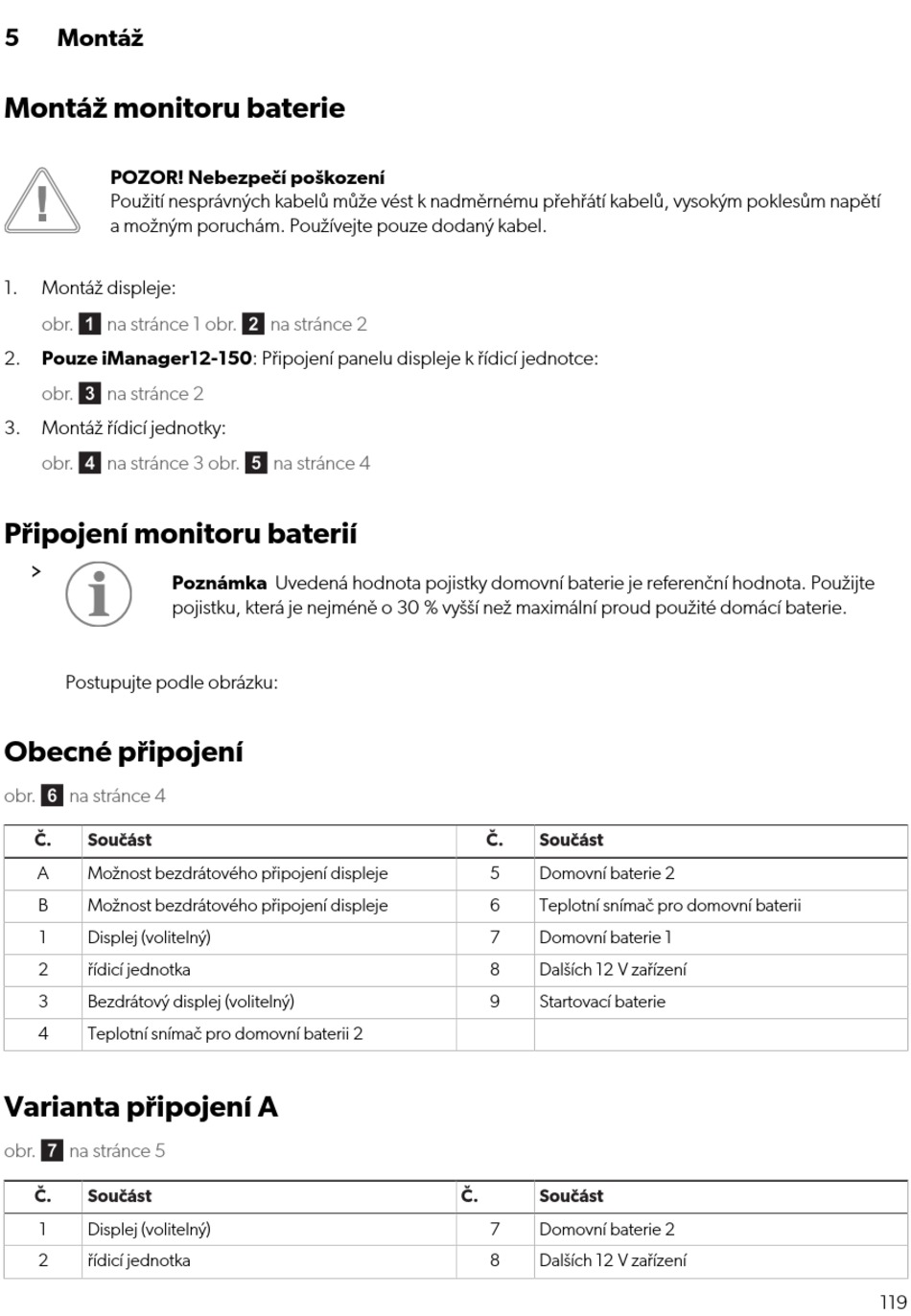

5 Montáž
Montáž monitoru baterie
POZOR! Nebezpečí poškození
Použití nesprávných kabelů může vést k nadměrnému přehřátí kabelů, vysokým poklesům napětí
a možným poruchám. Používejte pouze dodaný kabel.
1. Montáž displeje:
obr.  na stránce 1
2. Pouze iManager12-150: Připojení panelu displeje k řídicí jednotce:
obr.  na stránce 2
3. Montáž řídicí jednotky:
obr.  na stránce 3
Připojení monitoru baterií
Poznámka Uvedená hodnota pojistky domovní baterie je referenční hodnota. Použijte
pojistku, která je nejméně o 30 % vyšší než maximální proud použité domácí baterie.
Postupujte podle obrázku:
Obecné připojení
obr.  na stránce 4
Č. Součást
A Možnost bezdrátového připojení displeje
B Možnost bezdrátového připojení displeje
1 Displej (volitelný)
2 řídicí jednotka
3 Bezdrátový displej (volitelný)
4 Teplotní snímač pro domovní baterii 2
Varianta připojení A
obr.  na stránce 5
Č. Součást
1 Displej (volitelný)
2 řídicí jednotka
obr.  na stránce 2
obr.  na stránce 4
Č. Součást
5 Domovní baterie 2
6 Teplotní snímač pro domovní baterii
7 Domovní baterie 1
8 Dalších 12 V zařízení
9 Startovací baterie
Č. Součást
7 Domovní baterie 2
8 Dalších 12 V zařízení
119
