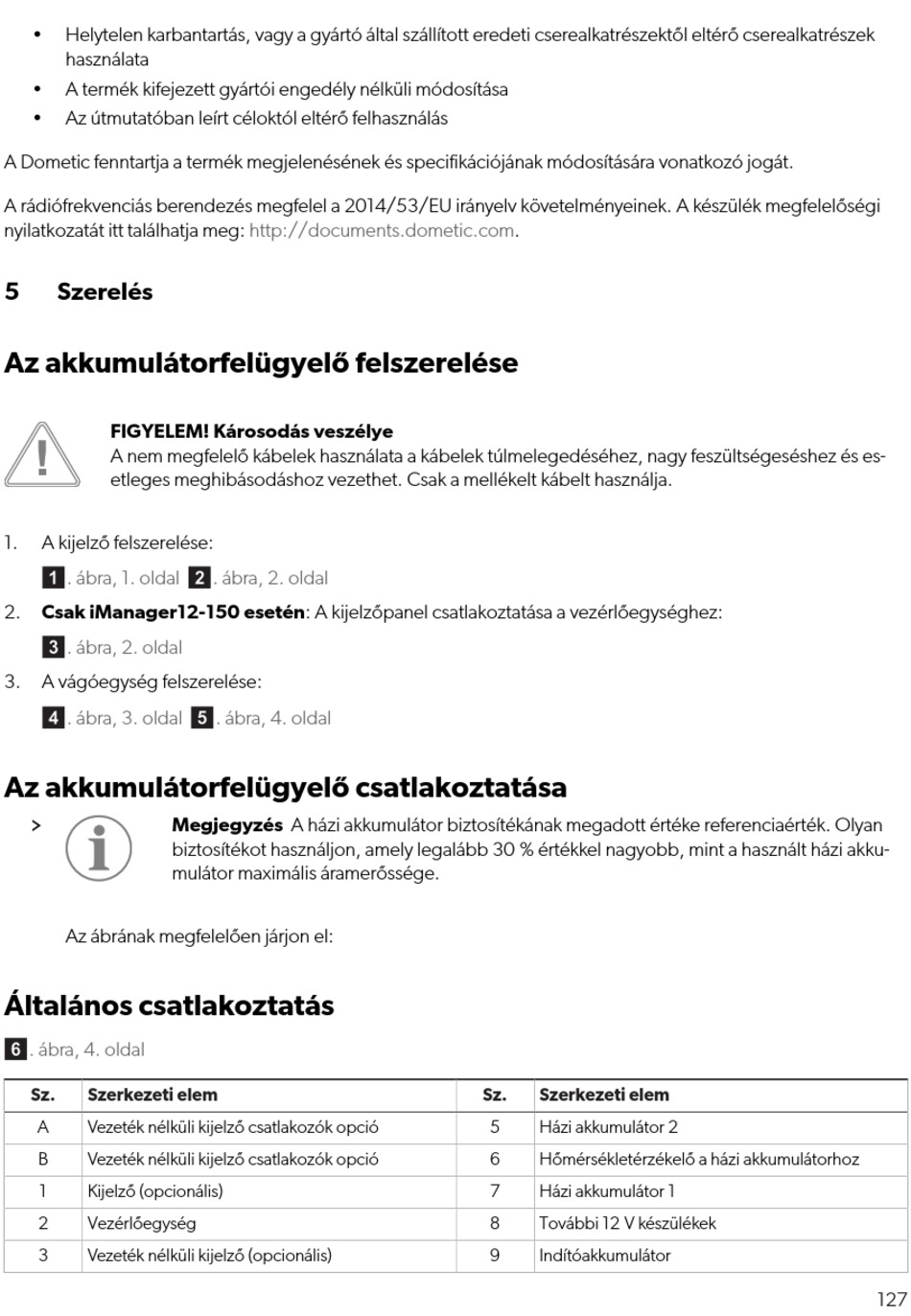

• Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek
használata
• A termék kifejezett gyártói engedély nélküli módosítása
• Az útmutatóban leírt céloktól eltérő felhasználás
A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.
A rádiófrekvenciás berendezés megfelel a 2014/53/EU irányelv követelményeinek. A készülék megfelelőségi
nyilatkozatát itt találhatja meg: http://documents.dometic.com.
5 Szerelés
Az akkumulátorfelügyelő felszerelése
FIGYELEM! Károsodás veszélye
A nem megfelelő kábelek használata a kábelek túlmelegedéséhez, nagy feszültségeséshez és es-
etleges meghibásodáshoz vezethet. Csak a mellékelt kábelt használja.
1. A kijelző felszerelése:
. ábra, 1. oldal . ábra, 2. oldal
2. Csak iManager12-150 esetén: A kijelzőpanel csatlakoztatása a vezérlőegységhez:
. ábra, 2. oldal
3. A vágóegység felszerelése:
. ábra, 3. oldal . ábra, 4. oldal
Az akkumulátorfelügyelő csatlakoztatása
Megjegyzés A házi akkumulátor biztosítékának megadott értéke referenciaérték. Olyan
biztosítékot használjon, amely legalább 30 % értékkel nagyobb, mint a használt házi akku-
mulátor maximális áramerőssége.
Az ábrának megfelelően járjon el:
Általános csatlakoztatás
. ábra, 4. oldal
Sz. Szerkezeti elem
A Vezeték nélküli kijelző csatlakozók opció
B Vezeték nélküli kijelző csatlakozók opció
1 Kijelző (opcionális)
2 Vezérlőegység
3 Vezeték nélküli kijelző (opcionális)
Sz. Szerkezeti elem
5 Házi akkumulátor 2
6 Hőmérsékletérzékelő a házi akkumulátorhoz
7 Házi akkumulátor 1
8 További 12 V készülékek
9 Indítóakkumulátor
