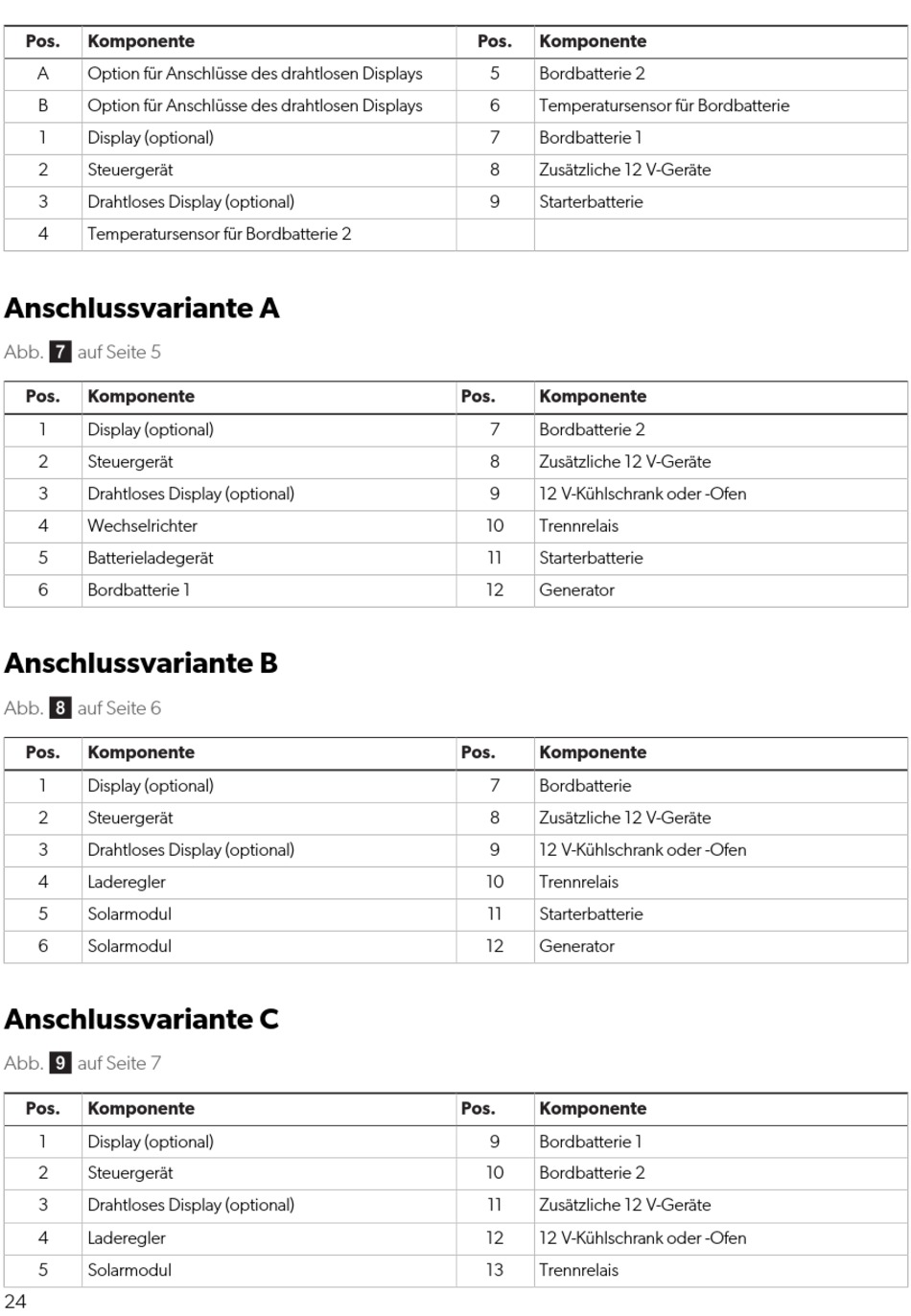

Dometic POWER & CONTROL IM12-150 Montage- Und Bedienungsanleitung Seite 26

Pos. Komponente
A Option für Anschlüsse des drahtlosen Displays
B Option für Anschlüsse des drahtlosen Displays
1 Display (optional)
2 Steuergerät
3 Drahtloses Display (optional)
4 Temperatursensor für Bordbatterie 2
Anschlussvariante A
Abb.  auf Seite 5
Pos. Komponente
1 Display (optional)
2 Steuergerät
3 Drahtloses Display (optional)
4 Wechselrichter
5 Batterieladegerät
6 Bordbatterie 1
Anschlussvariante B
Abb.  auf Seite 6
Pos. Komponente
1 Display (optional)
2 Steuergerät
3 Drahtloses Display (optional)
4 Laderegler
5 Solarmodul
6 Solarmodul
Anschlussvariante C
Abb.  auf Seite 7
Pos. Komponente
1 Display (optional)
2 Steuergerät
3 Drahtloses Display (optional)
4 Laderegler
5 Solarmodul
24
Pos. Komponente
5 Bordbatterie 2
6 Temperatursensor für Bordbatterie
7 Bordbatterie 1
8 Zusätzliche 12 V-Geräte
9 Starterbatterie
Pos. Komponente
7 Bordbatterie 2
8 Zusätzliche 12 V-Geräte
9 12 V-Kühlschrank oder -Ofen
10 Trennrelais
11 Starterbatterie
12 Generator
Pos. Komponente
7 Bordbatterie
8 Zusätzliche 12 V-Geräte
9 12 V-Kühlschrank oder -Ofen
10 Trennrelais
11 Starterbatterie
12 Generator
Pos. Komponente
9 Bordbatterie 1
10 Bordbatterie 2
11 Zusätzliche 12 V-Geräte
12 12 V-Kühlschrank oder -Ofen
13 Trennrelais
