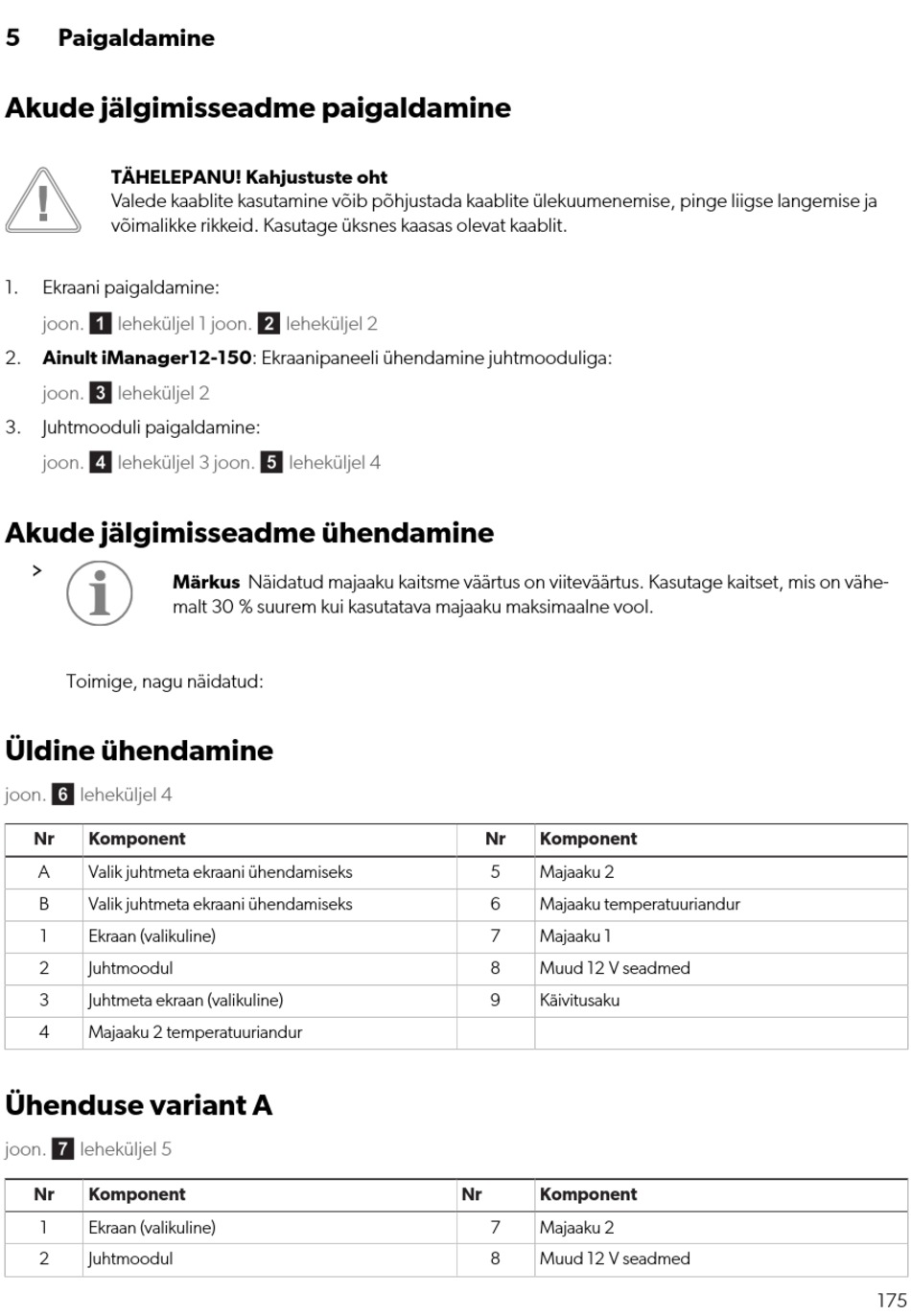

5 Paigaldamine
Akude jälgimisseadme paigaldamine
TÄHELEPANU! Kahjustuste oht
Valede kaablite kasutamine võib põhjustada kaablite ülekuumenemise, pinge liigse langemise ja
võimalikke rikkeid. Kasutage üksnes kaasas olevat kaablit.
1. Ekraani paigaldamine:
joon.  leheküljel 1
2. Ainult iManager12-150: Ekraanipaneeli ühendamine juhtmooduliga:
joon.  leheküljel 2
3. Juhtmooduli paigaldamine:
joon.  leheküljel 3
Akude jälgimisseadme ühendamine
Märkus Näidatud majaaku kaitsme väärtus on viiteväärtus. Kasutage kaitset, mis on vähe-
malt 30 % suurem kui kasutatava majaaku maksimaalne vool.
Toimige, nagu näidatud:
Üldine ühendamine
joon.  leheküljel 4
Nr Komponent
A Valik juhtmeta ekraani ühendamiseks
B Valik juhtmeta ekraani ühendamiseks
1 Ekraan (valikuline)
2 Juhtmoodul
3 Juhtmeta ekraan (valikuline)
4 Majaaku 2 temperatuuriandur
Ühenduse variant A
joon.  leheküljel 5
Nr Komponent
1 Ekraan (valikuline)
2 Juhtmoodul
joon.  leheküljel 2
joon.  leheküljel 4
Nr Komponent
5 Majaaku 2
6 Majaaku temperatuuriandur
7 Majaaku 1
8 Muud 12 V seadmed
9 Käivitusaku
Nr Komponent
7 Majaaku 2
8 Muud 12 V seadmed
175
