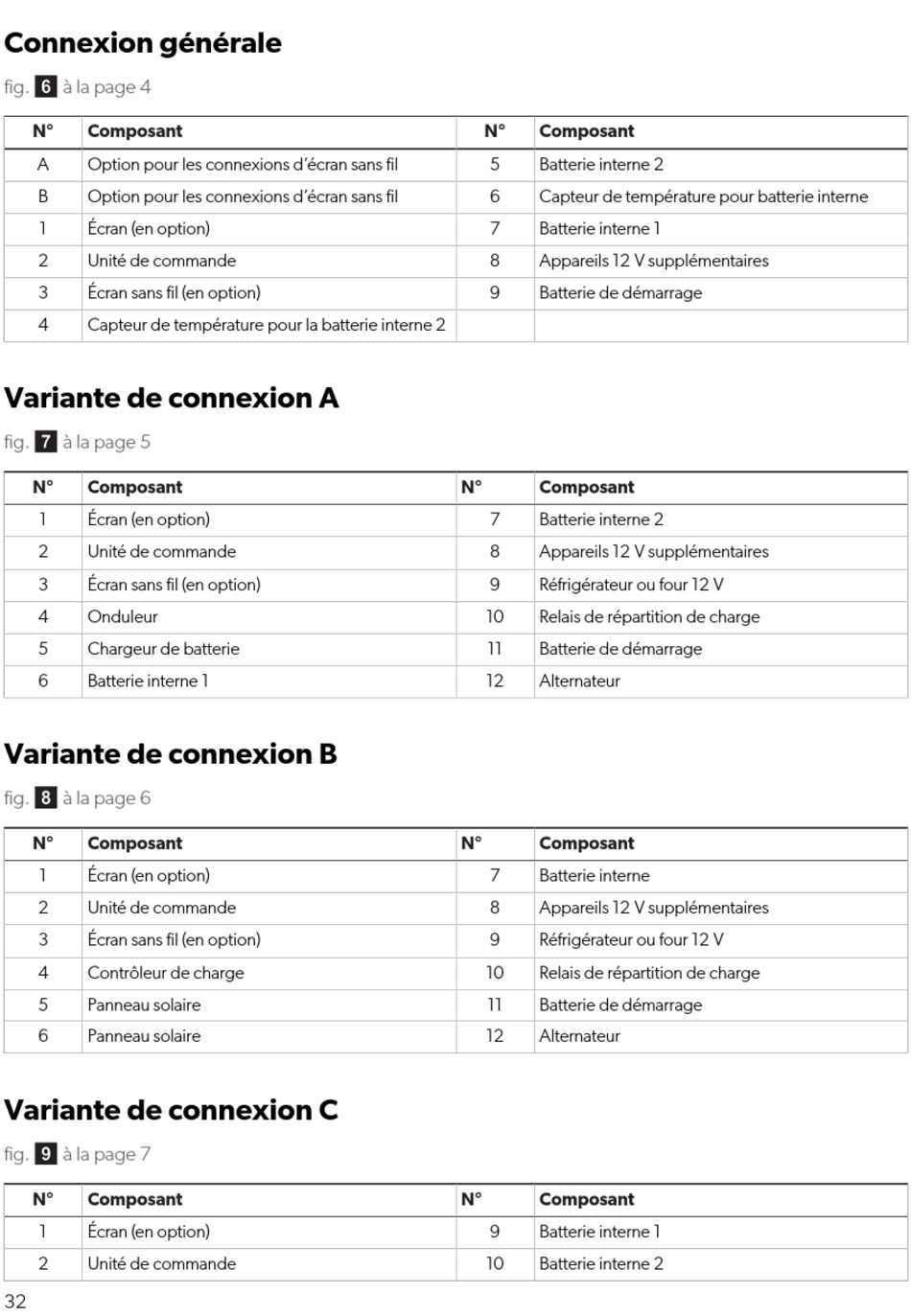

Connexion générale
fig.  à la page 4
N° Composant
A Option pour les connexions d'écran sans fil
B Option pour les connexions d'écran sans fil
1 Écran (en option)
2 Unité de commande
3 Écran sans fil (en option)
4 Capteur de température pour la batterie interne 2
Variante de connexion A
fig.  à la page 5
N° Composant
1 Écran (en option)
2 Unité de commande
3 Écran sans fil (en option)
4 Onduleur
5 Chargeur de batterie
6 Batterie interne 1
Variante de connexion B
fig.  à la page 6
N° Composant
1 Écran (en option)
2 Unité de commande
3 Écran sans fil (en option)
4 Contrôleur de charge
5 Panneau solaire
6 Panneau solaire
Variante de connexion C
fig.  à la page 7
N° Composant
1 Écran (en option)
2 Unité de commande
32
N° Composant
5 Batterie interne 2
6 Capteur de température pour batterie interne
7 Batterie interne 1
8 Appareils 12 V supplémentaires
9 Batterie de démarrage
N° Composant
7 Batterie interne 2
8 Appareils 12 V supplémentaires
9 Réfrigérateur ou four 12 V
10 Relais de répartition de charge
11 Batterie de démarrage
12 Alternateur
N° Composant
7 Batterie interne
8 Appareils 12 V supplémentaires
9 Réfrigérateur ou four 12 V
10 Relais de répartition de charge
11 Batterie de démarrage
12 Alternateur
N° Composant
9 Batterie interne 1
10 Batterie interne 2
