Elektrische Installation
9.6.3 Anschluss mit Leitungsüberwachung (DIP 1 ON)
Die Anlage wird mit einem Rauchschalterstich und einem externen Handauslösetaster betrieben.
Nach DIN EN 14637 ist eine Leitungsüberwachung mit Abschlussmodul (AM 142) installiert.
Der DIP-Schalter 1 muss auf ON gesetzt werden.

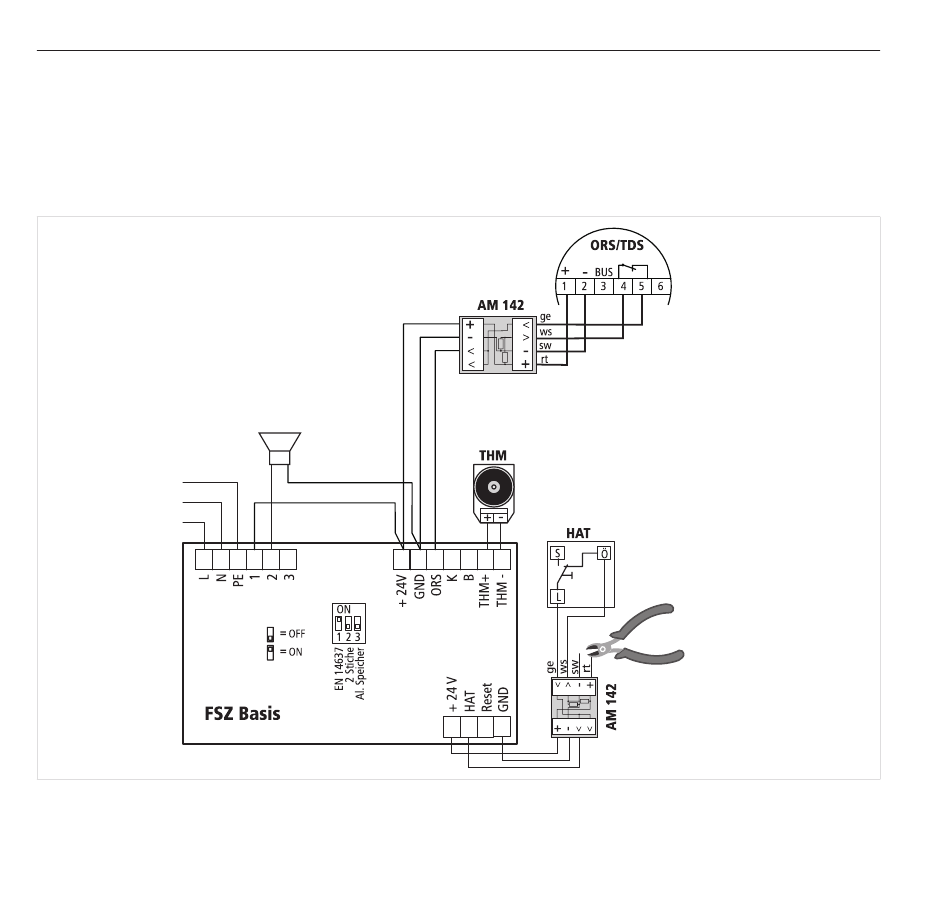

Abb. 8: Anschlussbeispiel mit Leitungsüberwachung
Um einen eventuellen
Kurzschluss zu vermeiden,
den roten und schwarzen
Anschlussdraht entfernen.
