Hekatron FSZ Basis Montageanleitung Seite 24

Elektrische Installation
9.6.4 Anschluss mit Leitungsüberwachung (DIP 1 ON)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) und ohne externem Handaus-
lösetaster betrieben. Nach DIN EN 14637 ist eine Leitungsüberwachung mit Magnet (Abschluss modul)
installiert. Der DIP-Schalter 1 muss auf ON gesetzt werden. Der Handauslösetaster muss durch ein AM 142
simuliert werden.
ORS/TDS
+
- BUS
1 2 3
FSZ Basis

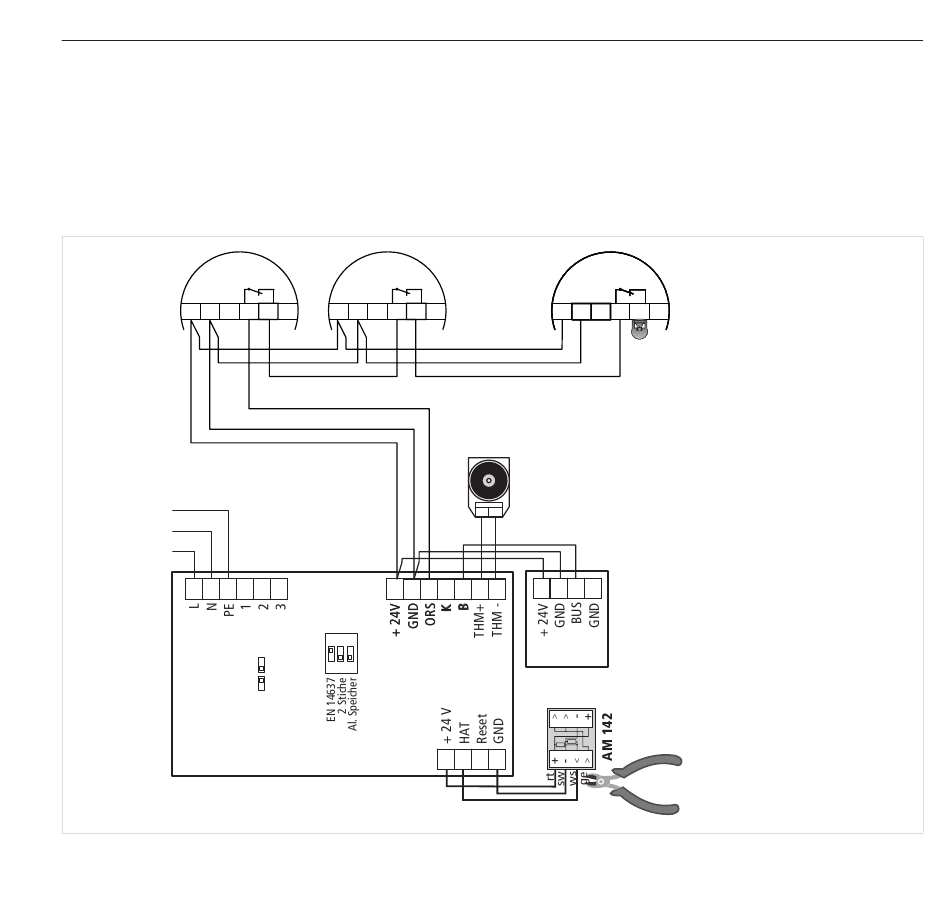

Abb. 9: Anschlussbeispiel mit Leitungsüberwachung
24
ORS/TDS
+
- BUS
4 5 6 1 2 3 4 5
ON
= OFF
1 2 3
= ON
ORS
+ + + +
- - - - BUS BUS BUS BUS
6 1 1 1 1 2 2 2 2 3 3 3 3
THM
+ -
+ – 3 4
1 2
RZA 142
4 4 4 4 5 5 5 5 6 6 6 6
Magnet
(Abschluss
Stich)
Um einen eventuellen
Kurzschluss zu vermeiden,
den gelben Anschlussdraht
entfernen.
