Elektrische Installation
9.6.5 Anschluss mit Leitungsüberwachung (DIP 1 ON) und 2 Melderstichen (DIP 2 ON)
Die Anlage wird mit 2 Rauchschalterstichen mit externem Handauslösetaster betrieben. Nach
DIN EN 14637 ist eine Leitungs überwachung mit Abschlussmodul (AM 142) und Magnet installiert. Die
DIP-Schalter 1 und 2 müssen auf ON gesetzt werden.

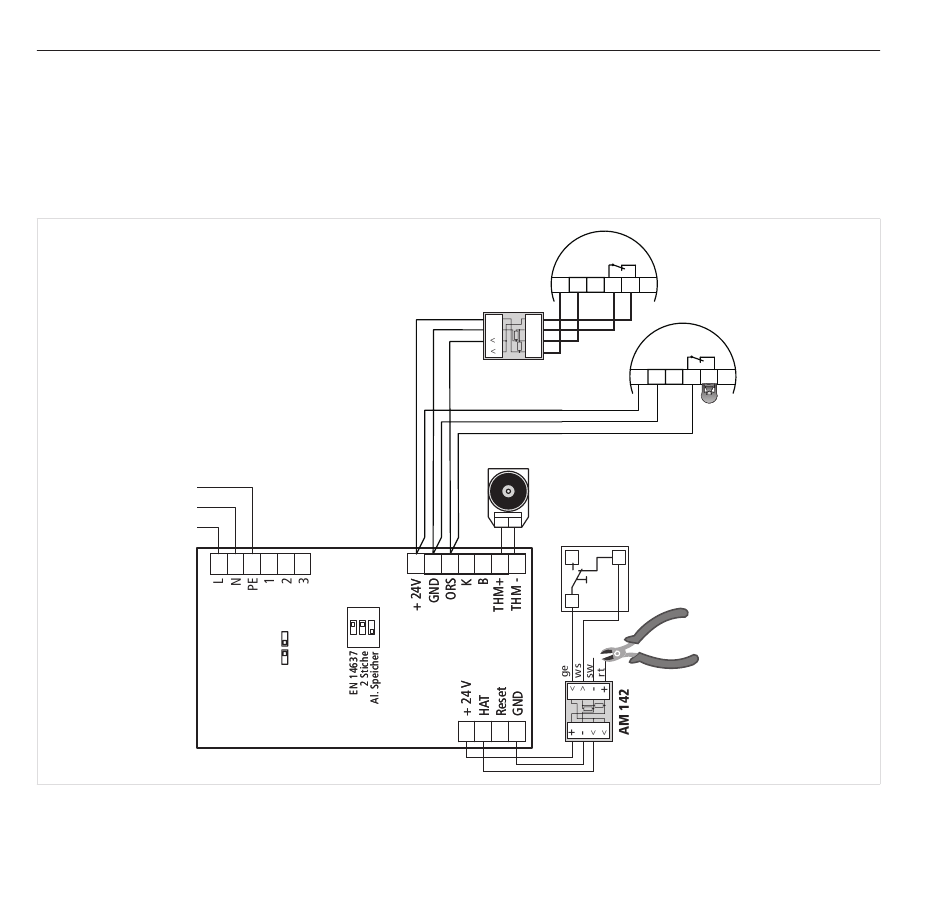

Abb. 10: Anschlussbeispiel mit Leitungsüberwachung
ON
= OFF
1 2 3
= ON
FSZ Basis
ORS/TDS
BUS
+
-
1 2 3 4 5 6
AM 142
ge
+
<
ws
-
>
sw
-
rt
+
BUS
+
-
1 2
THM
+ -
HAT
S
Ö
L
ORS
3 4 5 6
Magnet
(Abschluss
Stich)
Um einen eventuellen
Kurzschluss zu vermeiden,
den roten und schwarzen
Anschlussdraht entfernen.
