Elektrische Installation
9.7 Signalisierung an der FSZ Basis
Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren.

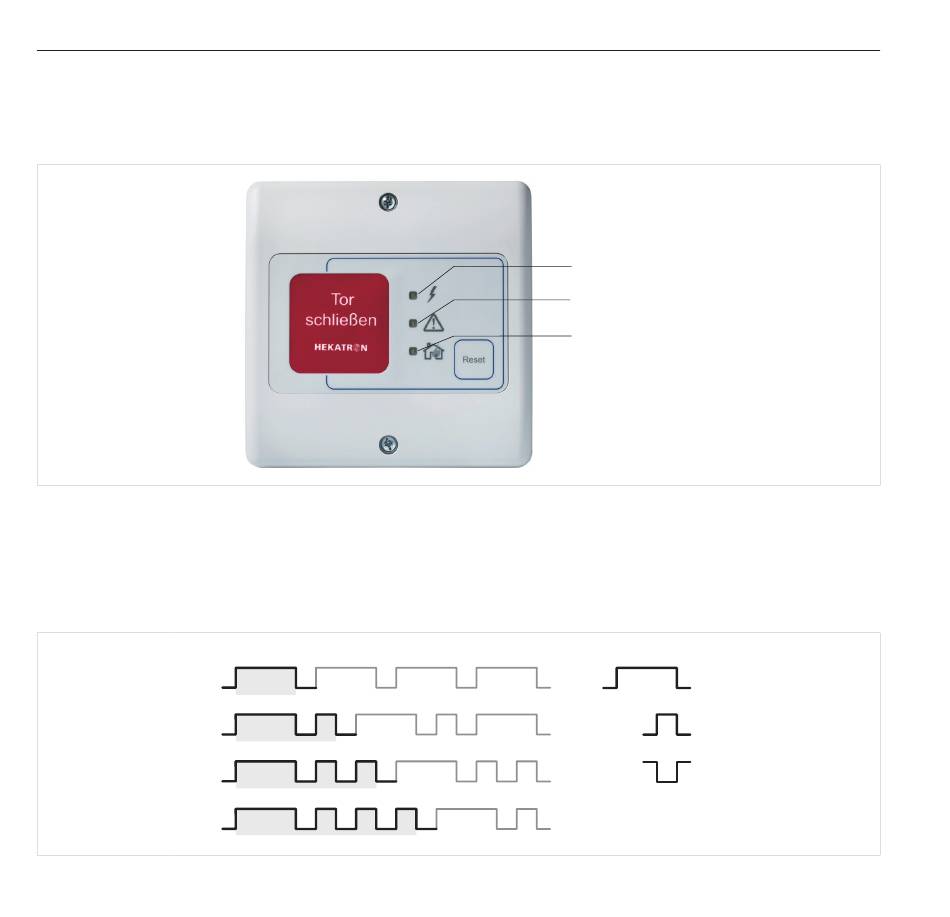

Abb. 14: Folientastatur FSZ Basis
Blinksequenzen
Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt.
Dabei wird das Blinken wie folgt gezählt:
AN
1 x Blinken
AUS
AN
2 x Blinken
AUS
AN
3 x Blinken
AUS
AN
4 x Blinken
AUS
Abb. 15: Beispiele Blinksequenz
LED grün
LED orange
LED rot
= 1,5 s langer Impuls
= 0,5 s kurzer Impuls
= 0,5 s Pause
