Hekatron FSZ Basis Montageanleitung Seite 22

Elektrische Installation
9.6.2 Anschluss ohne Leitungsüberwachung (DIP 1 OFF)
Die Anlage wird mit einem Rauchschalterstich (mehrere Rauchschalter) ohne externen Handaus lösetaster
betrieben. Der Handauslösetaster muss durch eine Brücke simuliert werden.
ORS/TDS
+
- BUS
1 2 3
FSZ Basis

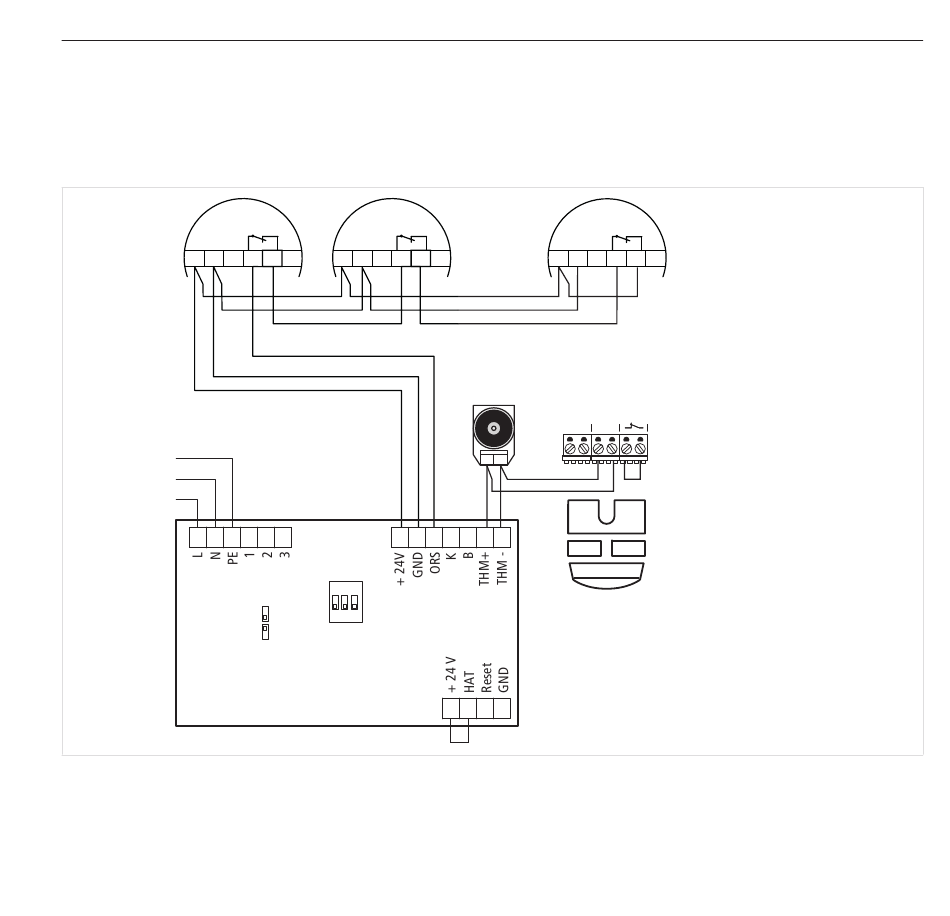

Abb. 7: Anschlussbeispiel ohne Leitungsüberwachung
22
ORS/TDS
+
- BUS
4 5 6 1 2 3 4 5
ON
= OFF
1 2 3
= ON
ORS/TDS
+
- BUS
6 1 2 3 4
THM TSG 100
24 V in
DC
N.C.
– +
+ -
5 6
Drahtbrücke oder
Anschluss Endschalter Tor
