2

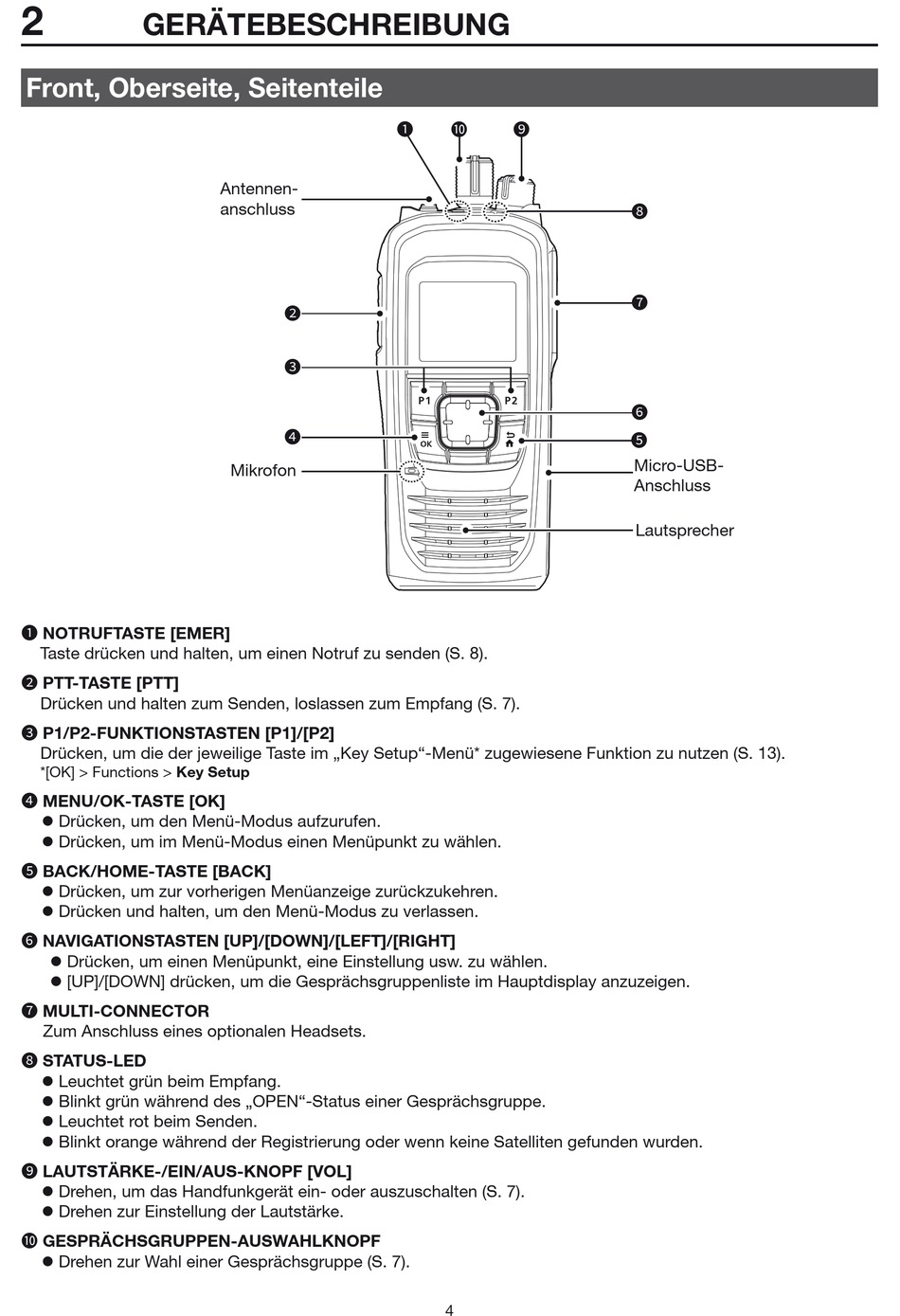

GERÄTEBESCHREIBUNG

Front, Oberseite, Seitenteile

1 NOTRUFTASTE [EMER]
Taste drücken und halten, um einen Notruf zu senden (S. 8).
2 PTT-TASTE [PTT]
Drücken und halten zum Senden, loslassen zum Empfang (S. 7).
3 P1/P2-FUNKTIONSTASTEN [P1]/[P2]
Drücken, um die der jeweilige Taste im „Key Setup"-Menü* zugewiesene Funktion zu nutzen (S. 13).
*[oK] > Functions > Key Setup
4 MENU/OK-TASTE [OK]
z Drücken, um den Menü-Modus aufzurufen.
z Drücken, um im Menü-Modus einen Menüpunkt zu wählen.
5 BACK/HOME-TASTE [BACK]
z Drücken, um zur vorherigen Menüanzeige zurückzukehren.
z Drücken und halten, um den Menü-Modus zu verlassen.
6 NAVIGATIONSTASTEN [UP]/[DOWN]/[LEFT]/[RIGHT]
z Drücken, um einen Menüpunkt, eine Einstellung usw. zu wählen.
z [UP]/[DoWN] drücken, um die Gesprächsgruppenliste im Hauptdisplay anzuzeigen.
7 MULTI-CONNECTOR

Zum Anschluss eines optionalen Headsets.
8 STATUS-LED
z Leuchtet grün beim Empfang.
z Blinkt grün während des „oPEN"-Status einer Gesprächsgruppe.
z Leuchtet rot beim Senden.
z Blinkt orange während der Registrierung oder wenn keine Satelliten gefunden wurden.
 9 LAUTSTÄRKE-/EIN/AUS-KNOPF [VOL]
z Drehen, um das Handfunkgerät ein- oder auszuschalten (S. 7).
z Drehen zur Einstellung der Lautstärke.
10 GESPRÄCHSGRUPPEN-AUSWAHLKNOPF
z Drehen zur Wahl einer Gesprächsgruppe (S. 7).
Antennen-
anschluss
2
3
4
Mikrofon
1 10 9
4
8
7
6
5
Micro-USB-
Anschluss
Lautsprecher
