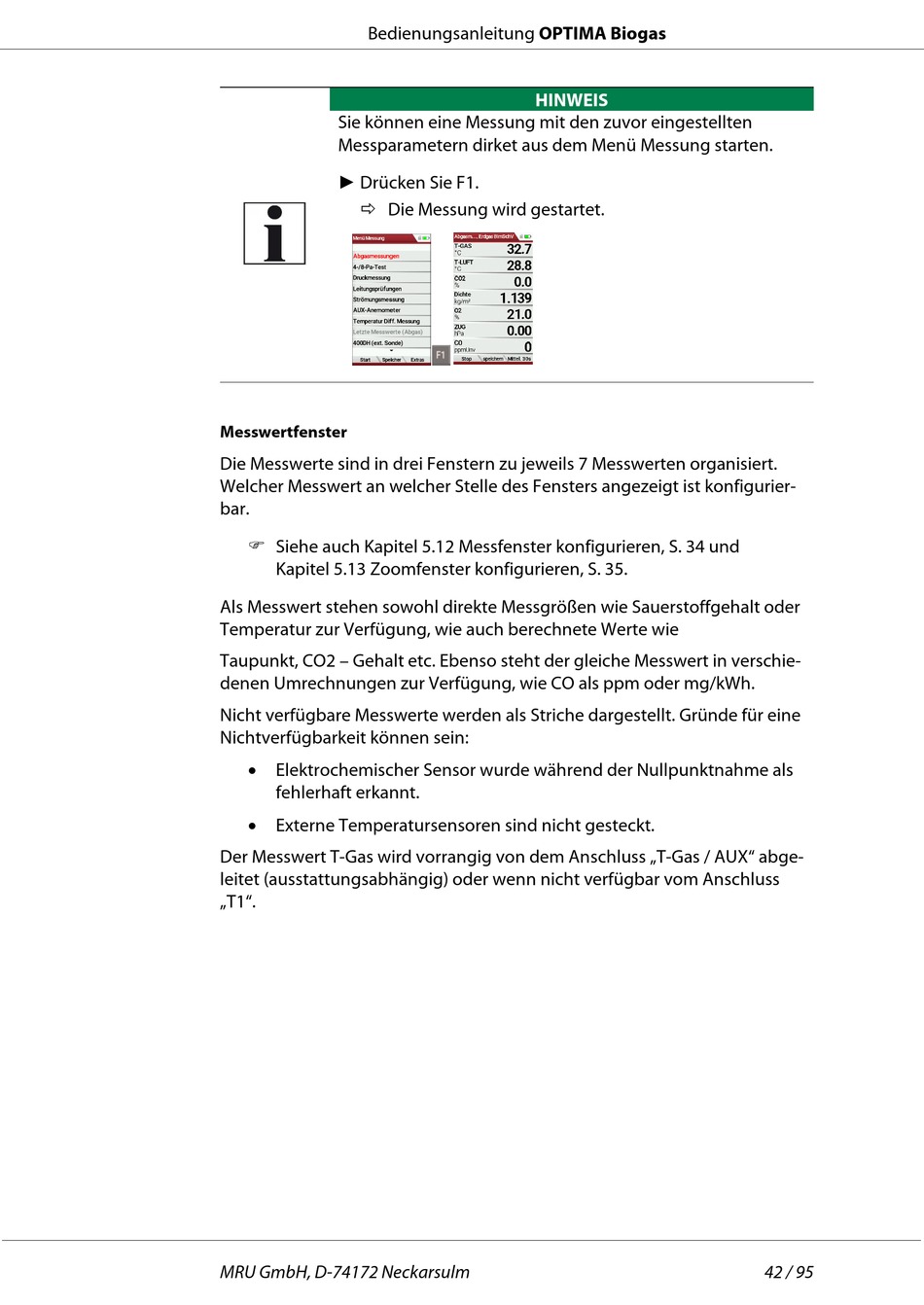

Bedienungsanleitung OPTIMA Biogas
Sie können eine Messung mit den zuvor eingestellten
Messparametern dirket aus dem Menü Messung starten.
► Drücken Sie F1.
Die Messung wird gestartet.
Messwertfenster
Die Messwerte sind in drei Fenstern zu jeweils 7 Messwerten organisiert.
Welcher Messwert an welcher Stelle des Fensters angezeigt ist konfigurier-
bar.
Siehe auch Kapitel 5.12 Messfenster konfigurieren, S. 34 und
Kapitel 5.13 Zoomfenster konfigurieren, S. 35.
Als Messwert stehen sowohl direkte Messgrößen wie Sauerstoffgehalt oder
Temperatur zur Verfügung, wie auch berechnete Werte wie
Taupunkt, CO2 – Gehalt etc. Ebenso steht der gleiche Messwert in verschie-
denen Umrechnungen zur Verfügung, wie CO als ppm oder mg/kWh.
Nicht verfügbare Messwerte werden als Striche dargestellt. Gründe für eine
Nichtverfügbarkeit können sein:
• Elektrochemischer Sensor wurde während der Nullpunktnahme als
fehlerhaft erkannt.
• Externe Temperatursensoren sind nicht gesteckt.
Der Messwert T-Gas wird vorrangig von dem Anschluss „T-Gas / AUX" abge-
leitet (ausstattungsabhängig) oder wenn nicht verfügbar vom Anschluss
„T1".
MRU GmbH, D-74172 Neckarsulm
HINWEIS
42 / 95
