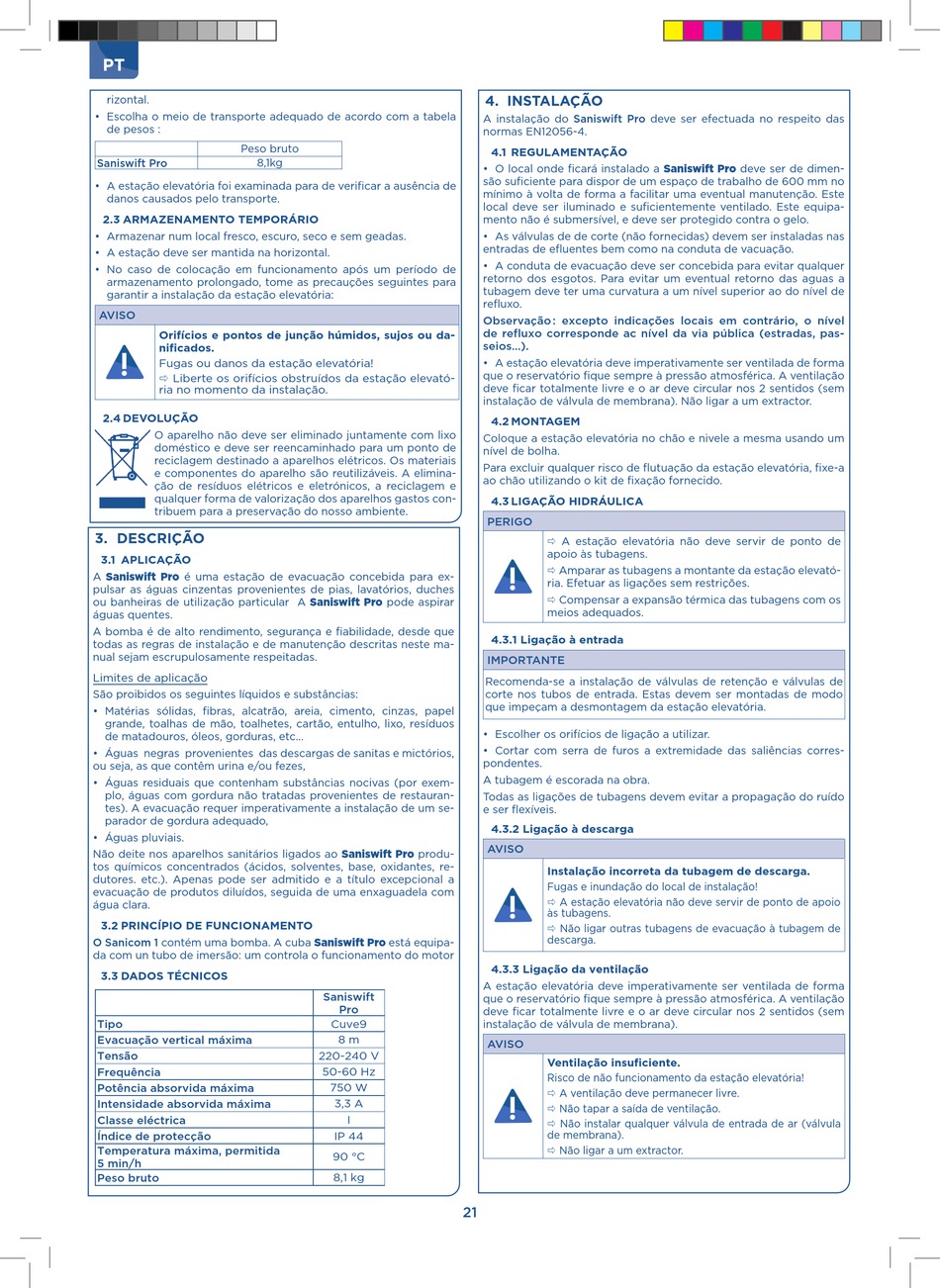

PT
rizontal.
• Escolha o meio de transporte adequado de acordo com a tabela
de pesos :
Peso bruto
Saniswift Pro 8,1kg
• A estação elevatória foi examinada para de verificar a ausência de
danos causados pelo transporte.
2.3 ARMAZENAMENTO TEMPORÁRIO
• Armazenar num local fresco, escuro, seco e sem geadas.
• A estação deve ser mantida na horizontal.
• No caso de colocação em funcionamento após um período de
armazenamento prolongado, tome as precauções seguintes para
garantir a instalação da estação elevatória:
AVISO
Orifícios e pontos de junção húmidos, sujos ou da-
nificados.
Fugas ou danos da estação elevatória!
 Liberte os orifícios obstruídos da estação elevató-
ria no momento da instalação.
2.4 DEVOLUÇÃO
O aparelho não deve ser eliminado juntamente com lixo
doméstico e deve ser reencaminhado para um ponto de
reciclagem destinado a aparelhos elétricos. Os materiais
e componentes do aparelho são reutilizáveis. A elimina-
ção de resíduos elétricos e eletrónicos, a reciclagem e
qualquer forma de valorização dos aparelhos gastos con-
tribuem para a preservação do nosso ambiente.
3. DESCRIÇÃO
3.1 APLICAÇÃO
A Saniswift Pro é uma estação de evacuação concebida para ex-
pulsar as águas cinzentas provenientes de pias, lavatórios, duches
ou banheiras de utilização particular A Saniswift Pro pode aspirar
águas quentes.
A bomba é de alto rendimento, segurança e fiabilidade, desde que
todas as regras de instalação e de manutenção descritas neste ma-
nual sejam escrupulosamente respeitadas.
Limites de aplicação
São proibidos os seguintes líquidos e substâncias:
• Matérias sólidas, fibras, alcatrão, areia, cimento, cinzas, papel
grande, toalhas de mão, toalhetes, cartão, entulho, lixo, resíduos
de matadouros, óleos, gorduras, etc...
• Águas negras provenientes das descargas de sanitas e mictórios,
ou seja, as que contêm urina e/ou fezes,
• Águas residuais que contenham substâncias nocivas (por exem-
plo, águas com gordura não tratadas provenientes de restauran-
tes). A evacuação requer imperativamente a instalação de um se-
parador de gordura adequado,
• Águas pluviais.
Não deite nos aparelhos sanitários ligados ao Saniswift Pro produ-
tos químicos concentrados (ácidos, solventes, base, oxidantes, re-
dutores. etc.). Apenas pode ser admitido e a título excepcional a
evacuação de produtos diluídos, seguida de uma enxaguadela com
água clara.
3.2 PRINCÍPIO DE FUNCIONAMENTO
O Sanicom 1 contém uma bomba. A cuba Saniswift Pro está equipa-
da com un tubo de imersão: um controla o funcionamento do motor
3.3 DADOS TÉCNICOS
Tipo
Evacuação vertical máxima
Tensão
Frequência
Potência absorvida máxima
Intensidade absorvida máxima
Classe eléctrica
Índice de protecção
Temperatura máxima, permitida
5 min/h
Peso bruto
4. INSTALAÇÃO
A instalação do Saniswift Pro deve ser efectuada no respeito das
normas EN12056-4.
4.1 REGULAMENTAÇÃO
• O local onde ficará instalado a Saniswift Pro deve ser de dimen-
são suficiente para dispor de um espaço de trabalho de 600 mm no
mínimo à volta de forma a facilitar uma eventual manutenção. Este
local deve ser iluminado e suficientemente ventilado. Este equipa-
mento não é submersível, e deve ser protegido contra o gelo.
• As válvulas de de corte (não fornecidas) devem ser instaladas nas
entradas de efluentes bem como na conduta de vacuação.
• A conduta de evacuação deve ser concebida para evitar qualquer
retorno dos esgotos. Para evitar um eventual retorno das aguas a
tubagem deve ter uma curvatura a um nível superior ao do nível de
refluxo.
Observação : excepto indicações locais em contrário, o nível
de refluxo corresponde ac nível da via pública (estradas, pas-
seios...).
• A estação elevatória deve imperativamente ser ventilada de forma
que o reservatório fique sempre à pressão atmosférica. A ventilação
deve ficar totalmente livre e o ar deve circular nos 2 sentidos (sem
instalação de válvula de membrana). Não ligar a um extractor.
4.2 MONTAGEM
Coloque a estação elevatória no chão e nivele a mesma usando um
nível de bolha.
Para excluir qualquer risco de flutuação da estação elevatória, fixe-a
ao chão utilizando o kit de fixação fornecido.
4.3 LIGAÇÃO HIDRÁULICA
PERIGO
4.3.1 Ligação à entrada
IMPORTANTE
Recomenda-se a instalação de válvulas de retenção e válvulas de
corte nos tubos de entrada. Estas devem ser montadas de modo
que impeçam a desmontagem da estação elevatória.
• Escolher os orifícios de ligação a utilizar.
• Cortar com serra de furos a extremidade das saliências corres-
pondentes.
A tubagem é escorada na obra.
Todas as ligações de tubagens devem evitar a propagação do ruído
e ser flexíveis.
4.3.2 Ligação à descarga
AVISO
4.3.3 Ligação da ventilação
A estação elevatória deve imperativamente ser ventilada de forma
Saniswift
que o reservatório fique sempre à pressão atmosférica. A ventilação
Pro
deve ficar totalmente livre e o ar deve circular nos 2 sentidos (sem
Cuve9 instalação de válvula de membrana).
8 m
AVISO
220-240 V
50-60 Hz
750 W
3,3 A
I
IP 44
90 °C
8,1 kg
21
 A estação elevatória não deve servir de ponto de
apoio às tubagens.
 Amparar as tubagens a montante da estação elevató-
ria. Efetuar as ligações sem restrições.
 Compensar a expansão térmica das tubagens com os
meios adequados.
Instalação incorreta da tubagem de descarga.
Fugas e inundação do local de instalação!
 A estação elevatória não deve servir de ponto de apoio
às tubagens.
 Não ligar outras tubagens de evacuação à tubagem de
descarga.
Ventilação insuficiente.
Risco de não funcionamento da estação elevatória!
 A ventilação deve permanecer livre.
 Não tapar a saída de ventilação.
 Não instalar qualquer válvula de entrada de ar (válvula
de membrana).
 Não ligar a um extractor.
