Gegebenenfalls weitere externe Kabel installieren...
Betriebsanleitung Ihres Gerätes, „Klemmenplan"
sowie „Stromlaufpläne" zu Ihrem Gerätetyp
Abdeckungen der Kabelkanäle aufstecken. Klapp-
bügel
der
Kabeleinführung
zurückschwenken und unter die Befestigungsschraube
einrasten lassen. Befestigungsschraube fest anziehen...
Gehäuseabdeckung aufsetzen und seitliche Befesti-
gungsschrauben anziehen.
ACHTUNG
Alle Leitungen, die Sie am Heizungs- und Wärme-
pumpenregler anschliessen, ausserhalb des Hei-
zungs- und Wärmepumpenreglers in einem Kabel-
kanal führen (zur Zugentlastung nötig; bauseits zu
stellen).

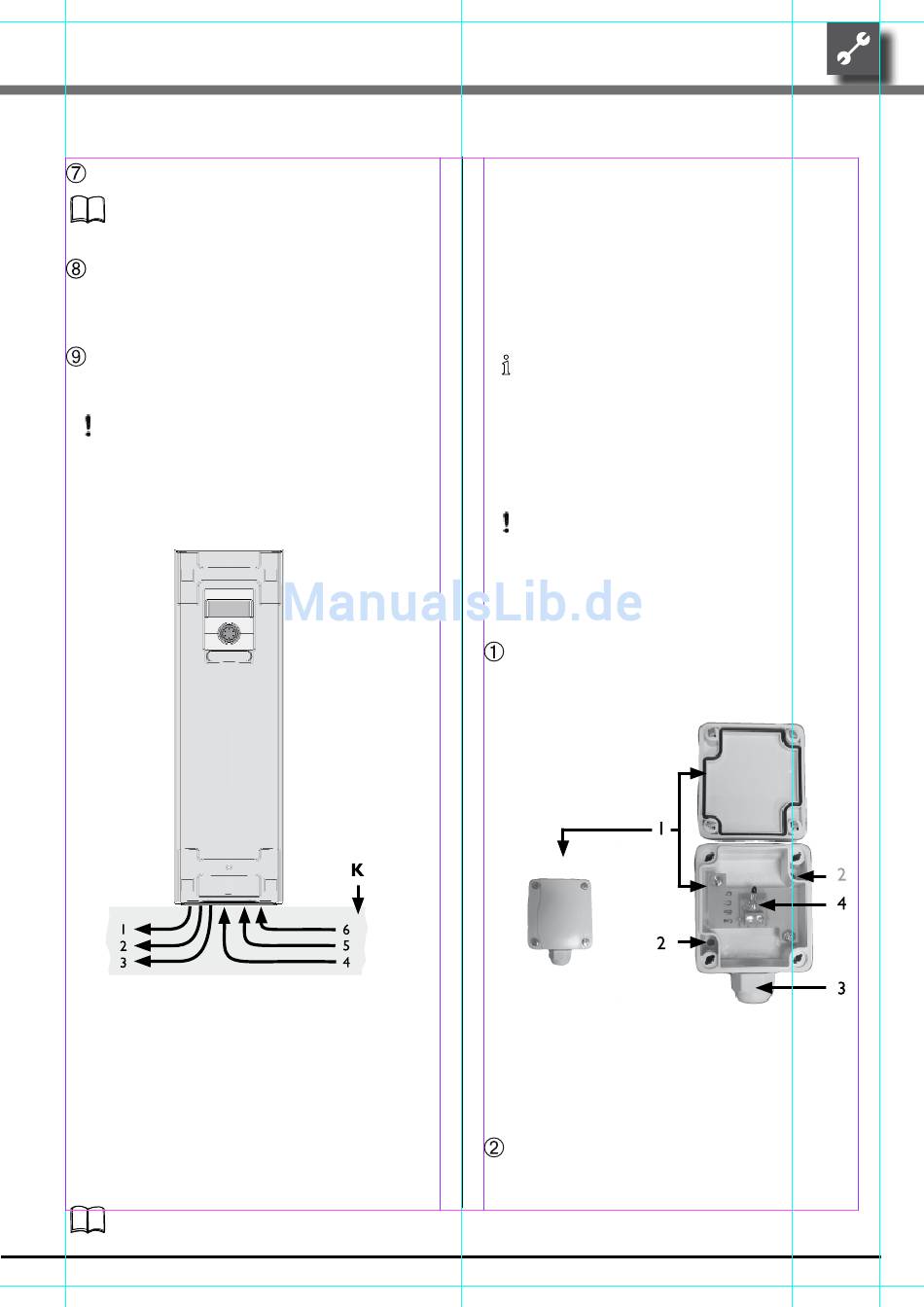

Steuerleitung (von Buchse X1 zur Wärmepumpe)
2 Fühlerleitung (von Buchse X5 zur Wärmepumpe)
3 weitere 230 V Ausgänge (Umwälzpumpen,
Mischer, ...)
4 Fühlerzuleitungen (extern)
5 weitere 230 V Eingänge (EVU-Sperre, ...)
6 1~/N/PE/230V Spannungsversorgung (zum
Klemmenblock); Kabelquerschnitt max. 2,5 mm2,
interne Sicherung 6,3AT
K Kabelkanal
Installationsanweisungen hierzu in der Betriebsan-
leitung Ihrer Wärmepumpe.
Technische Änderungen vorbehalten.
in
Ausgangsstellung
1
230 V
83052306cDE – Originalbetriebsanleitung
Montage und Installation von
Fühlern
AUSSENFÜHLER
Der Aussenfühler ist funktionsnotwendiges Zubehör und im
Lieferumfang enthalten.
HINWEIS
Bei nicht installiertem oder defektem Aussenfühler
setzt der Heizungs- und Wärmepumpenregler die
Aussentemperatur automatisch auf -5 °C. Die Sta-
tusanzeige des Bedienteils leuchtet rot, der Bild-
schirm des Bedienteils meldet eine Störung.
ACHTUNG
Aussenfühler an der Nord- oder Nord-Ost-Seite
von Gebäuden montieren. Aussenfühler darf keiner
direkten Sonneneinstrahlung ausgesetzt sein.
Gehen Sie so vor:
Gehäuse des Aussenfühlers öffnen und ≥ 2 m über dem
Boden an der Befestigungsstelle ausrichten. Kabelver‑
schraubung muss zum Boden weisen...
1 Gehäuse Aussenfühler
2 Befestigungslöcher
3 Kabelverschraubung
4 Aussenfühler
Befestigungslöcher anzeichnen und bohren, Dübel ein-
schlagen und Gehäuse des Aussenfühlers an die Wand
schrauben...
