HINWEIS
Dübel und Schrauben zur Befestigung des Aussen-
fühlers gehören nicht zum Lieferumfang.
Kabelverschraubung vom Gehäuse des Aussenfühlers
lösen, 2-adriges Kabel (Querschnitt ≤ 1,5 mm² pro
Ader, Kabellänge ≤ 50 m) durch die Kabelverschrau-
bung in das Gehäuse führen ...
Kabel anklemmen, Kabelverschraubung festziehen und
Gehäuse des Aussenfühlers schliessen.
BRAUCHWARMWASSERFÜHLER
Der Brauchwarmwasserfühler ist optionales Zubehör und
nur bei separatem Brauchwarmwasserspeicher funktionsnot-
wendig. Sie dürfen ausschliesslich Brauchwarmwasserfühler
einsetzen, die vom Hersteller der Wärmepumpe zugelassen
sind.
ACHTUNG
Brauchwarmwasserspeicher muss befüllt sein,
bevor der Anschluss des Brauchwarmwasserfüh-
lers an den Heizungs- und Wärmepumpenregler er-
folgt.
Soweit werksseitig nicht schon vorbereitet, Brauch-
warmwasserfühler (Ø = 6 mm) auf halber Höhe des
Brauchwarmwasserspeichers montieren – in jedem Fall
jedoch oberhalb des internen Wärmetauschers des
Brauchwarmwasserspeichers.

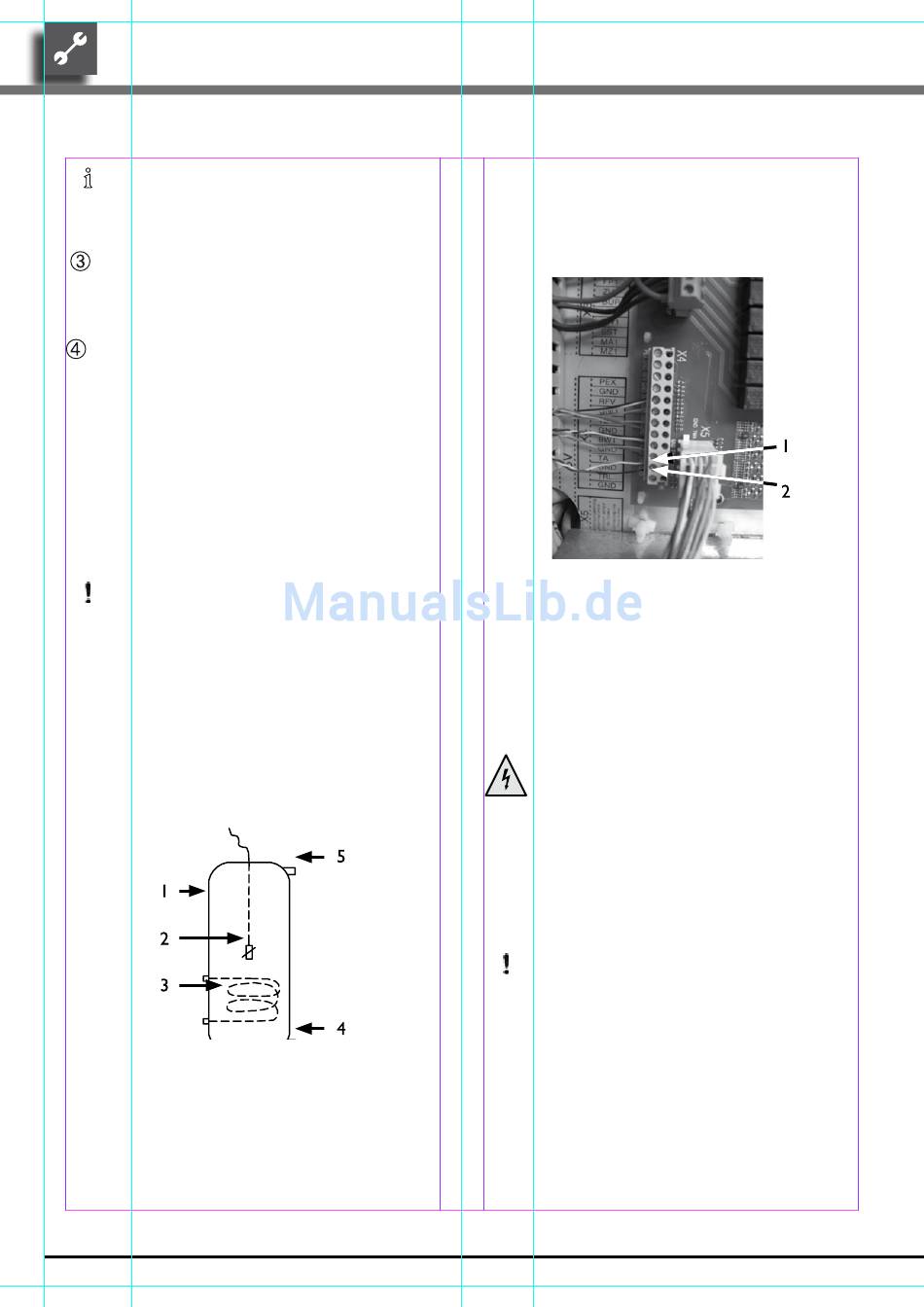

1 Brauchwarmwasserspeicher
2 Brauchwarmwasserfühler (Ø = 6 mm)
3 Wärmetauscher
4 Anschluss Kaltwasser
5 Anschluss Brauchwarmwasser
12
NIBE
AP-CS2.0
TM
EXTERNER RÜCKLAUFFÜHLER
Der externe Rücklauffühler (optionales Zubehör) ist bei
hydraulischer Einbindung eines Trennspeichers (Multifunk-
tionsspeicher, ...) funktionsnotwendig. Er muss wie folgt
installiert werden:
1 GND Klemmenanschluss verbunden
2 TRL Klemmenanschluss verbunden
Vom Trennspeicher kommenden Rücklauffühler an die Pla-
tine des Heizungs- und Wärmepumpenreglers klemmen.
Demontage
AUSBAU DER PUFFERBATTERIE
Technische Änderungen vorbehalten.
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschliesslich qua‑
lifiziertem Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage
spannungsfrei schalten und gegen Wieder‑
einschalten sichern!
ACHTUNG
Vor der Verschrottung des Heizungs- und Wärme-
pumpenreglers die Pufferbatterie auf der Grundpla-
tine entfernen. Die Batterie kann mit einem Schrau-
benzieher aus dem Halter entfernt werden. Batterie
und elektronische Bauteile umweltgerecht entsor-
gen.
83052306cDE – Originalbetriebsanleitung
