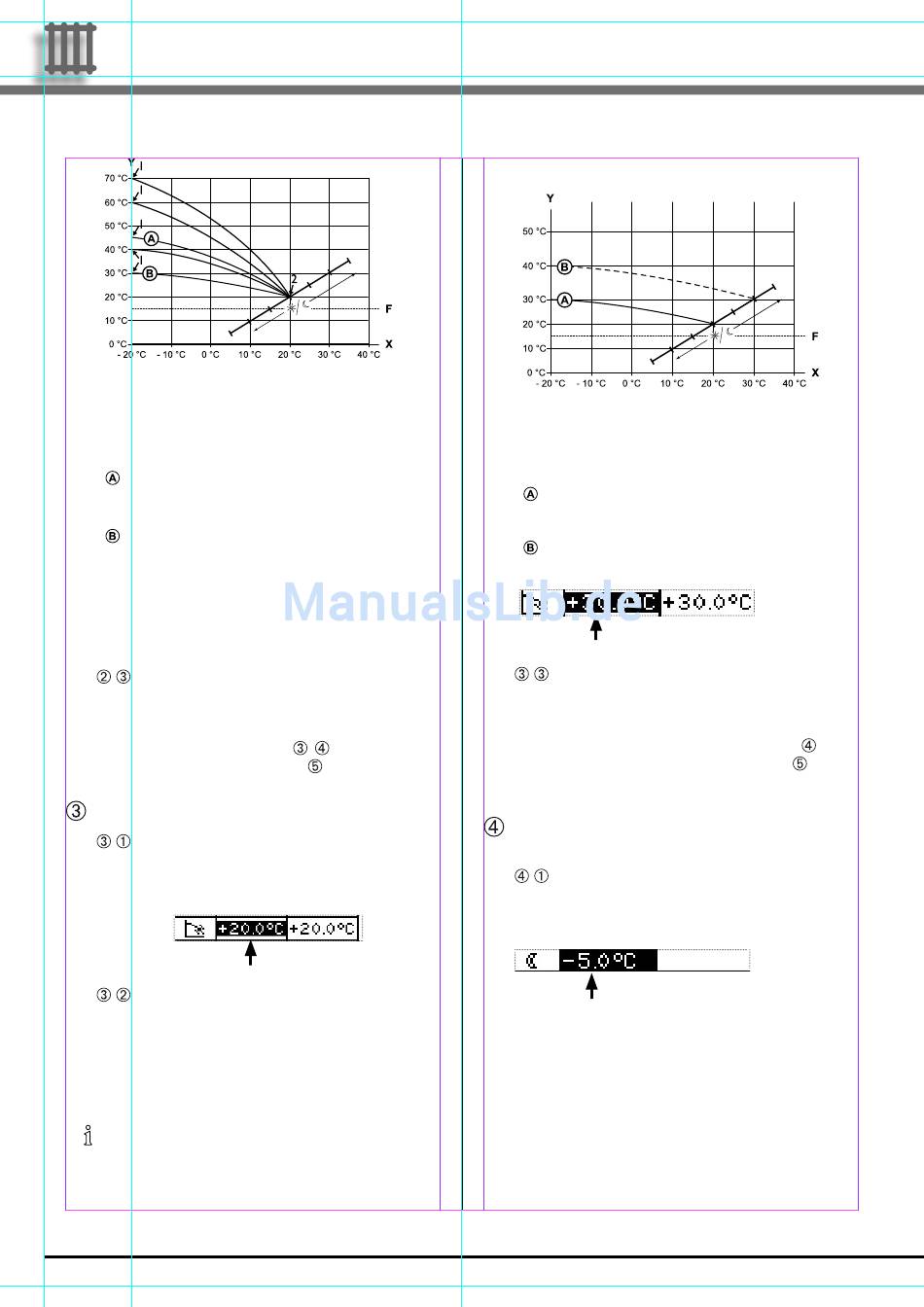

X Aussentemperatur
Y Rücklauftemperatur
1 Heizkurven-Endpunkt
2 Heizkurven-Fusspunkt
F Frostschutz
Heizkurve mit Heizkurven-Endpunkt von 45 °C
Rücklauftemperatur (beispielsweise beim Einsatz
von Heizkörpern)
Heizkurve mit Heizkurven-Endpunkt von 30 °C
Rücklauftemperatur (beispielsweise beim Einsatz
einer Fussbodenheizung)
jeweils bei -20 °C Aussentemperatur sowie Heiz-
kurven-Fusspunkt von 20 °C Rücklauftemperatur
bei +20 °C Aussentemperatur.
•
Eingabe im Tabellenfeld „Heizkurven-Endpunkt" been-
den...
Weitere Parameter einstellen ( – ) oder Bildschirm
ganz nach unten scrollen und mit
„Parallelverschiebung" festlegen...
•
Tabellenfeld „Parallelverschiebung" ansteuern und aus-
wählen...
•
Rücklauf-Temperaturwert einstellen. Eine Drehung
nach rechts bewirkt eine Parallelverschiebung der
Heizkurve um 0,5 °C nach oben. Eine Drehung nach
links bewirkt eine Parallelverschiebung der Heizkurve
um 0,5 °C nach unten.
HINWEIS
Die Parallelverschiebung wirkt sich auf Tag- und
Nachtbetrieb aus.
20
NIBE
AP-CS2.0
TM
fortfahren...
Technische Änderungen vorbehalten.
Bespieldiagramm:
X Aussentemperatur
Y Rücklauftemperatur
F Frostschutz
Heizkurve mit Heizkurven-Endpunkt bei 30 °C
Rücklauftemperatur und Heizkurven-Fusspunkt
bei 20 °C Rücklauftemperatur
Heizkurve nach Parallelverschiebung um 10 °C
nach oben verschoben.
•
Eingabe im Tabellenfeld „Parallelverschiebung" been-
den...
Weiteren Parameter der Tabelle einstellen ( ) oder
Bildschirm ganz nach unten scrollen und mit
ren...
„Differenztemperatur" festlegen, um die der Heizkreis
im Nachtbetrieb abgesenkt werden soll...
•
Tabellenfeld „Differenztemperatur" ansteuern und aus-
wählen...
83052306cDE – Originalbetriebsanleitung
