Der Standardbildschirm
„Brauchwarmwasser"
9 Symbol für Programmbereich „Brauchwarm‑
wasser"
Zeigt, dass im Standardbildschirm Brauchwarmwasser-
funktionen gesteuert werden.
10 Aktuelle Betriebsart der Brauchwarmwasser‑
bereitung
Auto(matik), Ferien, ZWE, Aus oder Party.
11 Solltemperatur der Brauchwarmwasserberei‑
tung

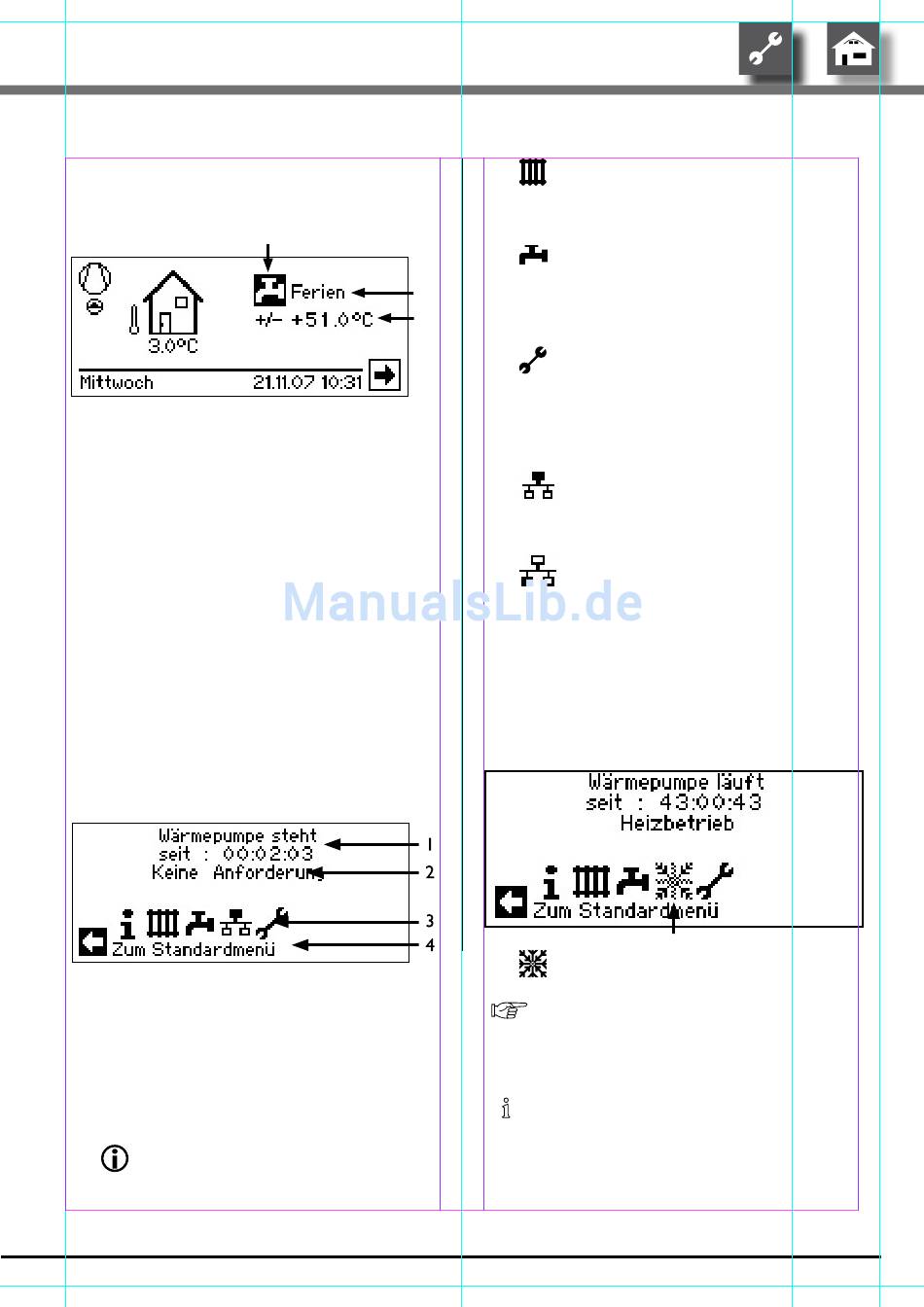

Der Navigationsbildschirm
Der Navigationsbildschirm gibt eine Übersicht über die
verschiedenen Programmbereiche des Heizungs- und Wär-
mepumpenreglers.
BASISANZEIGE
1 Aktueller Betriebszustand der Wärmepumpe mit Zeit-
angabe
2 Ursache des aktuellen Betriebszustands oder Stö-
rungsmeldung
3 Symbole der Programmbereiche des Heizungs- und
Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden, sind:
Symbol für Programmbereich „Information
und Schnelleinstellung"
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Technische Änderungen vorbehalten.
9
10
11
83052306cDE – Originalbetriebsanleitung
Symbol für Programmbereich „Heizung"
Programmbereich zur Einstellung aller Parame-
ter für Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Brauchwarm-
wasser"
Programmbereich zur Einstellung aller Parame-
ter für Brauchwarmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur Einstellung grundle-
gender Systemparameter
Nur für autorisiertes Servicepersonal
In Teilen passwortgeschützter Bereich
Symbol für Programmbereich „Parallelschal-
tung Master". Verbindung bis zu 4 Wärmepum-
pen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschal-
tung Slave". Nur für Fachpersonal.
4 Information zum angesteuerten Symbol.
ANZEIGE WEITERER PROGRAMMBEREICHE
Abhängig vom angeschlossenen Wärmepumpentyp kann der
Navigationsbildschirm folgende Programmbereichssymbole
anzeigen:
Symbol für Programmbereich „Kühlung"
zu den Voraussetzungen der Darstellung des Sym-
bols: Seite 27, Programmbereich „Kühlung"
HINWEIS
Abhängig von Ihrer Anlage und von der Konfigu-
ration des Heizungs- und Wärmepumpenreglers
können noch weitere Programmbereichssymbole
im Bildschirm dargestellt werden.
NIBE
AP-CS2.0
15
TM
