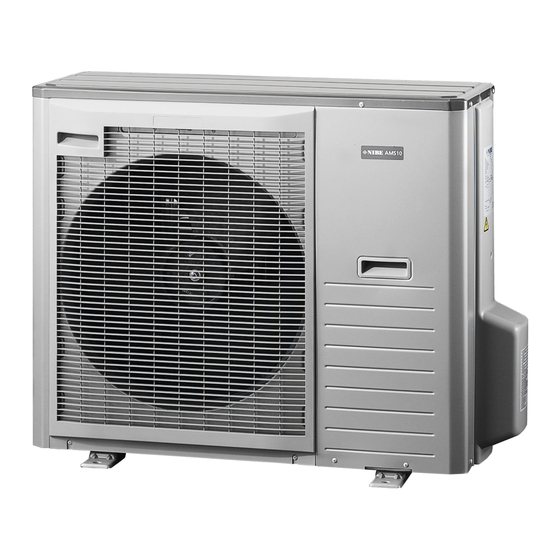

Nibe AMS 10-12 Installateurhandbuch
Luft-/wasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für AMS 10-12:
- Wartungsinstruktionen (20 Seiten) ,
- Montageanleitung und bedienungsanleitung (116 Seiten) ,
- Installationshilfe (40 Seiten)
Verwandte Anleitungen für Nibe AMS 10-12
Inhaltszusammenfassung für Nibe AMS 10-12
- Seite 1 Installateurhandbuch NIBE™ SPLIT HBS 05 AMS 10-8 / 10-12 / 10-16, HBS 05-12 / 05-16 Luft-/Wasser-Wärmepumpe IHB DE 1622-1 331591...
-
Seite 3: Inhaltsverzeichnis
Erreichbarkeit, elektrischer Anschluss Anschluss zwischen HBS 05 und AMS 10 Anschluss zwischen HBS 05 und VVM Anschlüsse Zubehör anschließen 6 Inbetriebnahme und Einstellung Vorbereitungen Inbetriebnahme und Kontrolle Installationskontrolle Schmutzfilter reinigen Nachjustierung, Wärmeträgerseite Einstellung, Ladefluss NIBE™ SPLIT HBS 05 Inhaltsverzeichnis |... -
Seite 4: Wichtige Informationen
1 Wichtige Informationen Systemlösung TIP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. NIBE SPLIT HBS 05 ist für eine Installation zusammen mit Inneneinheit (VVM) oder Regelgerät (SMO) für eine komplett Systemlösung vorgesehen. Kennzeichnung Sicherheitsinformationen Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusiche- rung vorlegt, dass das Produkt alle Anforderungen ge- mäß... -
Seite 5: Länderspezifische Informationen
ACHTUNG! Geben Sie stets die Seriennummer des Produkts an, wenn Sie einen Fehler melden. Länderspezifische Informationen Installateurhandbuch Dieses Installateurhandbuch ist beim Kunden aufzube- wahren. NIBE™ SPLIT HBS 05 Kapitel 1 | Wichtige Informationen... -
Seite 6: Sicherheitsvorschriften
- Orte, an denen große Schneemengen auftreten. Stromversorgung. - Orte, an denen das System Schornsteinrauch ausgesetzt ist. Wird der Strom vorher nicht abgeschaltet, kann es zu Stromschlä- gen, Schäden und Fehlfunktionen an der Ausrüstung kommen. Kapitel 1 | Wichtige Informationen NIBE™ SPLIT HBS 05... - Seite 7 Warten Sie mindestens 5 min, da ansonsten ein Wasserleck oder ein Schaden auftreten kann. Steuern Sie das System nicht mit dem Hauptschalter. Dies kann zu Feuer oder Wasserlecks führen. Zudem kann der Ventilator unerwartet starten, was zu Personenschäden führen kann. NIBE™ SPLIT HBS 05 Kapitel 1 | Wichtige Informationen...
- Seite 8 Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen AMS 10 adressiert (nur bei Kaskadenschal- tung) Sonstiges Kondenswasserrohr ACHTUNG! HBS 05-12 ist nur kompatibel mit AMS 10-8/AMS 10-12. HBS 05-16 ist nur kompatibel mit AMS 10-16. Kapitel 1 | Wichtige Informationen NIBE™ SPLIT HBS 05...
- Seite 9 Prüfliste: Kontrolle vor Inbetriebnahme Kältemittelsystem Anmerkung Kontrolliert Rohrlänge Höhenunterschied Drucktest Lecksuche Enddruck Saugglocke Rohrisolierung Elektrische Installation Anmerkung Kontrolliert Hauptsicherung des Gebäudes Gruppensicherung Leistungswächter/Stromwandler KVR 10 Kühlung Anmerkung Kontrolliert Rohrsystem, Kondensisolierung NIBE™ SPLIT HBS 05 Kapitel 1 | Wichtige Informationen...
-
Seite 10: Kontaktinformationen
NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™... -
Seite 11: Lieferung Und Transport
Achten Sie bei der Installation darauf, dass an der ■ Wärmepumpe keine Kratzer entstehen. 300 mm XX mm Stellen Sie AMS 10 nicht direkt auf dem Rasen oder an- deren instabilen Unterlagen auf. NIBE™ SPLIT HBS 05 Kapitel 2 | Lieferung und Transport... - Seite 12 1. Positionieren Sie die beigefügte Aufhängeschablone waagerecht an der Wand. (Siehe Maße auf der Aufhän- geschablone.) Zeichnen Sie die Lochpositionen an. 2. Befestigen Sie die Konsolen mit den beiliegenden Schrauben an der Wand. Kapitel 2 | Lieferung und Transport NIBE™ SPLIT HBS 05...
- Seite 13 1. Es ist der Betriebsmodus "Heizung" oder "Brauchwas- ser" aktiviert. 2. Der Verdichter ist seit dem letzten Start mindestens 30 min in Betrieb. 3. Die Außenlufttemperatur liegt unter 1 °C. NIBE™ SPLIT HBS 05 Kapitel 2 | Lieferung und Transport...
- Seite 14 Der Kondenswasserschlauch muss über einen Siphon verfügen, der eine Luftzirkulation und damit eine Ge- ruchsbildung im Schlauch unterbindet. KVR 10 wird gemäß Abbildung verbunden. Eine Leitungs- verlegung im Gebäude ist nicht enthalten. Kapitel 2 | Lieferung und Transport NIBE™ SPLIT HBS 05...
- Seite 15 Schlauch unterbindet. Die Installationslänge lässt sich mithilfe der Siphongrö- ■ ße anpassen. ACHTUNG! Wird keine der empfohlenen Alternativen ge- nutzt, muss anderweitig für eine ausreichende Kondenswasserableitung gesorgt werden. NIBE™ SPLIT HBS 05 Kapitel 2 | Lieferung und Transport...
- Seite 16 15 cm Freiraum auf der Rückseite 30 cm 30 cm Minimaler Minimaler Abstand bei Nutzung Freiraum mehrerer AMS 10-Einheiten Freiraum auf der Vorderseite, jedoch mindestens 100 cm für zukünftige Wartungsarbeiten Mindestens 100 Kapitel 2 | Lieferung und Transport NIBE™ SPLIT HBS 05...
-
Seite 17: Empfehlung Zur Wandpositionierung
Schmutzfilter R25 (HQ1). Min. 30 cm Min. 20 cm Min. 20 cm Kondenswasserschlauch (WP3). Konsolensatz Placering vägg/hörn. Placering vägg. Empfehlung zur Wand-/Eckenpositionierung Min. 40 cm Min. 40 cm LE K NIBE™ SPLIT HBS 05 Kapitel 2 | Lieferung und Transport... -
Seite 18: Abdeckungen Demontieren
Abdeckungen demontieren HBS 05 AMS 10-8 AMS 10-12 Kapitel 2 | Lieferung und Transport NIBE™ SPLIT HBS 05... - Seite 19 AMS 10-16 NIBE™ SPLIT HBS 05 Kapitel 2 | Lieferung und Transport...
-
Seite 20: Aufbau Der Wärmepumpe
AMS 10 Position der Komponenten AMS 10-8 (EZ101) PWB1 PWB2 PWB3 63H1 FM01 EEV-H EEV-C XL53 QM35 XL52 QM36 Position der Komponenten AMS 10-12 (EZ101) PWB3 PWB1 PWB2 63H1 FM01 XL53 EEV-C QM35 QM36 XL52 EEV-H Kapitel 3 | Aufbau der Wärmepumpe... - Seite 21 NIBE™ SPLIT HBS 05 Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 22: Position Der Komponenten Ams 10-16 (Ez101)
Position der Komponenten AMS 10-16 (EZ101) FM01 PWB3 PWB1 PWB2 63H1 EEV-C QM35 QM36 XL53 XL52 EEV-H FM02 Kapitel 3 | Aufbau der Wärmepumpe NIBE™ SPLIT HBS 05... - Seite 23 QM35 Serviceventil, Flüssigkeitsseite QM36 Serviceventil, Gasseite Anschlussklemme, Stromversorgung und Kommu- nikation XL52 Anschluss, Gasleitung XL53 Anschluss, Flüssigkeitsleitung Kühlkomponenten Verdampfer Sonstiges Seriennummernschild Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. NIBE™ SPLIT HBS 05 Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 24: Hbs 05
HBS 05 Position der Komponenten HBS 05 (EZ102) XL52 XL53 BT12 AA23-X100 AA23 AA23-S3 BT15 AA23-X1 A23-F3 AA23-X4 Kapitel 3 | Aufbau der Wärmepumpe NIBE™ SPLIT HBS 05... - Seite 25 Anschlussklemme, Stromversorgung Fühler, Thermostate Druckgeber, Hochdruck Temperaturfühler, Heizungsrücklauf BT12 Fühler, Kondensatorvorlauf BT15 Flüssigkeitsleitungsfühler Sonstiges Datenschild Seriennummernschild Schild, Rohranschluss Kabeldurchführung Kabeldurchführung Kabeldurchführung Kondenswasserschlauch Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. NIBE™ SPLIT HBS 05 Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 26: Stromkonsole
Främre el Främre el AMS 10-12 / AMS 10-16 Stromkonsole PWB3 PWB1 Position der Komponenten AMS 10 AMS 10-8 PWB1 PWB2 PWB3 FM01 Bakre el Bakre el Kabelhalterung PWB2 Elektrische Komponenten AMS 10 Verdichtererwärmer Kondenswannenheizung Sicherung FM01 Ventilatormotor PWB1 Steuerplatine... - Seite 27 AA23-X1 Anschlussklemme, Stromversorgung, An- schluss von KVR AA23-X4 Anschlussklemme, Kommunikation Innen- einheit/Regelgerät AA23-X100 Anschlussklemme, Kommunikation Außen- einheit AMS 10 Anschlussklemme, Stromversorgung Bezeichnungen der Komponentenpositionen gemäß Standard IEC 81346-1 und 81346-2. NIBE™ SPLIT HBS 05 Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 28: Rohranschlüsse Allgemeines
Maximaler Höhenunterschied (H): ±7 m. ■ Wärmeübertragung stattfinden kann. Zu diesem Zweck kann ein Überströmventil verwendet werden. Kann ein HBS 05 freier Volumenstrom nicht sichergestellt werden, wird die Installation eines Pufferspeichers (NIBE UKV) empfoh- len. Wasservolumina AMS 10 Minimales Volumen, Klimatisie- 50 l... -
Seite 29: Rohranschluss
Außen- Anzugsdreh- Anzugswin- Empfohle- durchmes- moment kel (°) ne Werk- (Befolgen Sie die Anleitung für das verwendete Werk- ser, Kupfer- (Nm) zeuglänge zeug.) rohr (mm) (mm) Ø9,52 34~42 30~45 Ø15,88 68~82 15~20 NIBE™ SPLIT HBS 05 Kapitel 4 | Rohranschlüsse... -
Seite 30: Druckversuch Und Lecktest
Systemlösungen, die über die Website Lassen Sie Luft aus dem System ab, bis ein ■ www.nibe.de abgerufen werden können. Druck von 4 mBar vorliegt. Befüllen Sie das System bis zu atmosphärischem Druck mit Montieren Sie Entlüftungsventile, wenn die Rohrverle- ■... -
Seite 31: Druckabfall, Wärmeträgerseite
Probleme sowie unnöti- gen Kabelverschleiß verursachen. Prinzip: Wires for connecting indoor Verkabelung Exterior tape Klebeband and outdoor units Gas piping Gasrohre Liquid piping Flüssigkeitsrohre Insulation Isolierung Verbindungen: Band (accessory) Band Pipe cover (accessory) Rohrschutz NIBE™ SPLIT HBS 05 Kapitel 4 | Rohranschlüsse... -
Seite 32: Anschlussoption
Anschlussoption HBS 05 kann auf unterschiedliche Weise installiert wer- den. Bei allen Anschlussoptionen ist die erforderliche Sicherheitsausrüstung gemäß den geltenden Normen zu montieren. Siehe www.nibe.de für Anschlussoptionen. Installationsanforderungen AMS 10-8 AMS 10-12 AMS 10-16 Kompatible SPLIT-Box HBS 05 HBS 05-12... - Seite 33 Symbolschlüssel Symbol Bedeutung Entlüftungsventil Absperrventil Rückschlagventil Regelventil Sicherheitsventil Fühler Ausdehnungsgefäß Manometer Umwälzpumpe Misch-/Umschaltventil Ventilator Brauchwasser Heizkörpersystem Fußbodenheizungssystem NIBE™ SPLIT HBS 05 Kapitel 4 | Rohranschlüsse...
-
Seite 34: Ams 10 Angeschlossen Mit Hbs 05 Und Vvm 320 (Gleitende Kondensierung)
-FL10 HINWEIS! Dies ist eine Prinzipskizze. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden. Erklärung EB15 Inneneinheit (VVM 320) EB101 NIBE SPLIT HBS 05 Druckgeber, Kondensator Temperaturfühler, Heizungsrücklauf BT12 Fühler, Kondensatorvorlauf BT15 Flüssigkeitsleitungsfühler EZ101 Außeneinheit (AMS 10) -
Seite 35: Elektrische Anschlüsse
Phasen mit bis zu 16 A belastet wird. befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. AMS 10-12 ist mit einem Einphasenverdichter ausge- ■ rüstet. Dies bedeutet, dass beim Verdichterbetrieb eine der Phasen mit bis zu 23 A belastet wird. - Seite 36 Prinzip, elektrische Installation Stromversorgung Schaltkasten Schalter Kommunikations- kabel Stromversorgungskabel *Stromwandler HBS 05 NIBE VVM AMS 10 * Nur bei Dreiphaseninstallation. Kapitel 5 | Elektrische Anschlüsse NIBE™ SPLIT HBS 05...
-
Seite 37: Elektrische Komponenten
Empfehlung: abgeschirmtes Zweileiterkabel. Schließen Sie Phase (braun), Nullleiter (blau) sowie Schutzerdung (gelb/grün) und Kommunikation gemäß Abbildung an: AMS 10 3 (AMS 10:TB) HBS 05 AA23-X100 AA23-X100 Gelb/Grün Braun Blau Kommunikation Kommunikation Schaltkasten Central NIBE™ SPLIT HBS 05 Kapitel 5 | Elektrische Anschlüsse... -
Seite 38: Anschluss Zwischen Hbs 05 Und Vvm
Kommunikation (X4:1, 2, 3) in HBS 05 und der Anschlussklemme für die Kommunikation (AA3- X4:13, 14, 15) in VVM zu verbinden. Die Abisolierlänge für Leiter beträgt 6 mm. Anschluss zwischen NIBE SPLIT HBS 05 und VVM -EB15 -EB101 -QM41... -
Seite 39: Anschlüsse
Um Störungen zu vermeiden, dürfen unge- schirmte Kommunikations- und bzw. oder Füh- lerkabel für externe Schaltkontakte nicht näher als 20 cm an Starkstromsleitungen verlegt wer- den. Stromanschluss AMS 10 Stromversorgung Kabeldurchführung NIBE™ SPLIT HBS 05 Kapitel 5 | Elektrische Anschlüsse... - Seite 40 Stromversorgung Kabeldurchführung Kapitel 5 | Elektrische Anschlüsse NIBE™ SPLIT HBS 05...
-
Seite 41: Externes Heizkabel Kvr 10 (Zubehör)
Das Rohr muss für die Wärme vom Heizkabel ausgelegt sein. Zur Gewährleistung einer einwandfreien Funk- tion sollte das Zubehör KVR 10 verwendet wer- den. Siehe Anleitung im Installationshandbuch für KVR 10. NIBE™ SPLIT HBS 05 Kapitel 5 | Elektrische Anschlüsse... -
Seite 42: Zubehör Anschließen
Anweisungen für den Zubehöranschluss sind in der bei- liegenden Installationsanleitung für das jeweilige Zube- hör enthalten. Siehe Seite 53 für eine Liste mit Zubehör, das mit NIBE SPLIT HBS 05 eingesetzt werden kann. Kapitel 5 | Elektrische Anschlüsse NIBE™ SPLIT HBS 05... -
Seite 43: Inbetriebnahme Und Einstellung
Verwenden Sie die Prüfliste auf der folgenden Seite. Die o. g. Vorgaben gelten für geschlossene Klimatisie- rungssysteme. Beim Austausch eines Teils des NIBE SPLIT HBS 05-Sys- tems ist eine erneute Kontrolle erforderlich. NIBE™ SPLIT HBS 05 Kapitel 6 |... -
Seite 44: Schmutzfilter Reinigen
Anweisungen für die Einstellung der Brauchwasserberei- tung entnehmen Sie dem Installationshandbuch für die jeweilige Inneneinheit bzw. das Regelgerät. Siehe Seite 53 für eine Liste mit Inneneinheiten, Regelgeräten und Zubehörteilen, die mit NIBE SPLIT HBS 05 verbunden werden können. Kapitel 6 | Inbetriebnahme und Einstellung... -
Seite 45: Steuerung - Wärmepumpe Eb101
Sperrbereich 1 Hier können Sie einen Frequenzbereich festlegen, in dem die Wärmepumpe nicht arbeiten darf. Sperrbereich 2 Hier können Sie einen Frequenzbereich festlegen, in dem die Wärmepumpe nicht arbeiten darf. NIBE™ SPLIT HBS 05 Kapitel 7 | Steuerung – Wärmepumpe EB101... -
Seite 46: Komfortstörung
NIBE SPLIT HBS 05 nicht in Betrieb Dass die Wärmepumpe in Betrieb bzw. das Stromver- ■ sorgungskabel für AMS 10/HBS 05 angeschlossen ist. NIBE SPLIT HBS 05 sendet alle Alarme an die Inneneinheit bzw. das Regelgerät (VVM / SMO). Gruppen- und Hauptsicherungen der Wohnung. ■... -
Seite 47: Fühlerpositionierung
Fühlerpositionierung Fühlerplatzierung Außeneinheit AMS 10-8/ AMS 10-12 Stromversorgung Inneneinheit HBS 05 -12 GQ10 EEV-H EEV-C Außeneinheit AMS 1016 BT28 Stromversorgung Inneneinheit HBS 05 -16 GQ10 EEV-H EEV-C NIBE™ SPLIT HBS 05 Kapitel 8 | Komfortstörung... - Seite 48 GQ1 (FM01) Ventilator GQ2 (FM02) Ventilator GQ10 (CM) Verdichter Trockenfilter QN1 (EEV-H) Expansionsventil, Wärme QN2 (20S) Vierwegeventil QN3 (EEV-C) Expansionsventil, Kühlung Tho-D Heißgasfühler Tho-R1 Fühler, Wärmetauscher, Ausgang Tho-R2 Fühler, Wärmetauscher, Eingang Tho-S Sauggasfühler Kapitel 8 | Komfortstörung NIBE™ SPLIT HBS 05...
- Seite 49 5,306 1,752 4,348 1,587 100 (ºC) 3,583 1,426 2,968 1,278 BT28 (Tho-A) 2,467 1,136 (kΩ) 2,068 1,007 1,739 0,891 1,469 0,785 1,246 0,691 1,061 0,607 0,908 0,533 0,779 0,469 0,672 0,414 (ºC) NIBE™ SPLIT HBS 05 Kapitel 8 | Komfortstörung...
-
Seite 50: Alarmliste
Die Kommunikation zwischen Steuer- und Evtl. Betriebsschalter für AMS 10 ausge- Kommunikationsplatine ist unterbrochen. stellt Es müssen 22 V Gleichstrom am Anschluss ■ Falsche Kabelverlegung CNW2 auf der Steuerplatine (PWB1) anlie- gen. Kapitel 9 | Alarmliste NIBE™ SPLIT HBS 05... - Seite 51 Defekte Steuerplatine in AMS 10 ■ Verdichterfehler ■ Inverterfehler Überstrom, Inverter A/F-Modul Plötzlicher Stromausfall ■ Kalte Außenluft Temperatur für BT28 (Tho-A) unter dem Kalte Witterungsbedingungen eingestellten Wert, der einen Betrieb zu- ■ Fühlerfehler lässt NIBE™ SPLIT HBS 05 Kapitel 9 | Alarmliste...
- Seite 52 Fühlerfehler BP4 Fühlerfehler, Fühler Hochdruck Hei- Unterbrechung oder Kurzschluss am zung/Niederdruck Kühlung in HBS 05 Fühlereingang (BP4). Fühler funktioniert nicht (siehe Abschnitt „Komfortstörung") Defekte Steuerplatine AA23 in HBS 05 Kapitel 9 | Alarmliste NIBE™ SPLIT HBS 05...
-
Seite 53: Zubehör
Für AMS 10 VVM 310 Art.nr. 067 033 Mit integriertem EMK 310 Art.nr. 069 084 Wandhalterung Für AMS 10-8 und AMS 10-12 VVM320 Art.nr. 067 034 Kupfer, 3 x 400 V Steuermodul Art.nr. 069 108 Edelstahl, 3 x 400 V SMO 20 Art.nr. -
Seite 54: Technische Daten
11 Technische Daten Maße SPLIT-Box HBS 05 XL53 XL52 Draufsicht. Vorlauf Klimatisierungssystem, Ø 28 mm Rücklauf Klimatisierungssystem, Ø 28 mm XL52 Gasleitung Kältemittel, Flare 5/8 Zoll XL53 Flüssigkeitsleitung Kältemittel, Flare 3/8 Zoll Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05... -
Seite 55: Außeneinheit
Außeneinheit Außeneinheit AMS 10-8 Anslutningsplint Anschlussklemme Öppning för rör Öffnung für Rohre und och kablage Kabel Vätskeledning Flüssigkeitsrohre Gasledning Gasrohre Vorderseite 188.5 Rechts Dräneringshål Entleerungsöffnung (Ø20 x 3) Oberseite NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten... - Seite 56 Außeneinheit AMS 10-12 Öffnung für Rohre und Kabel Opening for pipe and wiring Entleerungsöffnung Drain hole ( Ø20 x 3) Unterseite Liquid pipe Flüssigkeitsrohre Gasrohre Gas pipe Kabeldurchführung Cable gland Kabeldurchführung Cable gland Links Opening for pipe and Opening for pipe Öffnung für Rohre und...
- Seite 57 Links Öffnung für Rohre und Kabel Öppning för rör och kablage Rechts Vorderseite Flüssigkeitsrohre Vätskerör Gasrohre Gasrör Oberseite Kabeldurchführung Kabelgenomföring Rückseite Öppning för rör och kablage Öffnung für Rohre und Kabel NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
-
Seite 58: Schalldruckpegel
Geräusche, AMS 10-8 Schallleistungspegel, gemäß EN12102 bei 7/35 °C (nominell)* Schalldruckpegel bei 2 m freier Aufstellung (nominell)* dB(A) Geräusche, AMS 10-12 Schallleistungspegel, gemäß EN12102 bei 7/35 °C (nominell)* Schalldruckpegel bei 2 m freier Aufstellung (nominell)* dB(A) Geräusche, AMS 10-16 Schallleistungspegel, gemäß... -
Seite 59: Technische Daten
Technische Daten NIBE SPLIT HBS 05 (AMS 10 und HBS 05) NIBE SPLIT HBS 05 (AMS 10 und HBS 05) Betriebsbereich bei Beheizung mit einem Verdichter (Umgebungstem- °C -20 – +43 peratur) Betriebsbereich bei Kühlung (Umgebungstemperatur) °C +15 – +43 Max. - Seite 60 AMS 10-8/AMS 10-12 und HBS 05-12 SPLIT-Box HBS 05-12 Min./max. Systemfluss, Heizbetrieb AMS 10-8: 0,12 AMS 10-12: 0,15 /0,38 /0,57 Min./max. Systemfluss, Kühlbetrieb AMS 10-8: 0,15 AMS 10-12: 0,20 /0,38 /0,57 Min. Volumenstrom, Klimatisierungssystem, 100 % Umwälzpumpendreh- AMS 10-8: 0,19...
- Seite 61 Flüssigkeitsrohr: OD9,52 (3/8“) Rohranschlussoption Rechte Seite Boden / rechte Seite / Rückseite Artikelnummer 064 033 064 110 *Ist das Kältemittelrohr länger als 15 m, muss zusätzliches Kältemittel mit 0,06 kg/m aufgefüllt werden. NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
- Seite 62 5 – 35 °C, max. relative Luftfeuchtigkeit 95 % Höhe, ohne Rohre / mit Rohren 463 / 565 Breite Tiefe Gewicht 19,5 Elektrischer Anschluss 230 V ~ 50 Hz Empfohlene Sicherung Artikelnummer 067 536 Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05...
- Seite 63 Boden/rechte Seite/Rückseite Abmessungen, Kältemittelrohr Zoll Gasrohr: OD15,88 (5/8“) Flüssigkeitsrohr: OD9,52 (3/8“) Rohranschluss/Durchflussmesser Flare Artikelnummer 064 035 *Ist das Kältemittelrohr länger als 15 m, muss zusätzliches Kältemit- tel mit 0,06 kg/m aufgefüllt werden. NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
- Seite 64 Leistung Außeneinheit/SPLIT-Box AMS 10-8 / AMS 10-12 / AMS 10-16 / HBS 05-12 HBS 05-12 HBS 05-16 Wärmeerzeugung Außentemp. Nominell Nominell Nominell /Vorlauftemp. 7/35 °C (Fußo- 3,86/0,83/4,65 5,21/1,09/4,78 7,03/1,45/4,85 Leistungsdaten gemäß EN14511 T5K den) Ausgangs-/Eingangsleistung/COP (kW/kW/-) 2/35 °C (Fußo- 5,11/1,36/3,76...
- Seite 65 Für kurze Zeit sind niedrigere Arbeitstemperaturen auf der Nutzerseite zulässig, z.B. bei Inbetriebnahme. Betriebsbereich, Verdichterbetrieb – Kühlung AMS 10 Vattentemperatur Wassertermperatur (°C) °C Vattentemperatur (°C) Framledning Returledning Framledning Vorlauftemperatur Rücklauftemperatur Returledning Aussenlufttemperatur °C Utomhustemperatur (°C) NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten Utomhustemperatur (°C)
-
Seite 66: Leistung Und Cop Bei Verschiedenen Vorlauftemperaturen
Max avgiven e ekt F2040-12 Max. Ausgangsleistung AMS 10-12 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 T out Außentemperatur COP AMS 10-12 COP F2040-12 6,00 5,00 4,00 3,00 2,00 1,00 0,00 T out Außentemperatur Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05... -
Seite 67: Leistung Bei Einer Niedrigeren Als Der Empfohlenen Absicherung
Leistung bei einer niedrigeren als der empfohlenen Absicherung AMS 10-12 / AMS 10-16 Ausgangsleistung AMS 10-12 Avgiven e ekt F2040-12 vid avsäkring 16A Absicherung 16 A 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0,00 Außentemperatur T ute Ausgangsleistung AMS 10-12 Avgiven e ekt F2040-12 vid avsäkring 20A... -
Seite 68: Energieverbrauchskennzeichnung
Energieverbrauchskennzeichnung Informationsblatt Hersteller NIBE Modell AMS 10-8 / HBS 05-12 / AMS 10-12 / HBS 05-12 / AMS 10-16 / HBS 05-16 / VVM 320 VVM 320 VVM 310 Modell Brauchwasserspeicher VVM 320 VVM 320 VVM 310 Temperatureignung °C 35 / 55... -
Seite 69: Technische Dokumentation
4 447 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Für Wärmepumpe mit Raumerwärmung und Brauchwasserbereitung Deklariertes Verbrauchsprofil Brauchwasser- Energieeffizienz Brauchwasserbereitung ƞ bereitung Täglicher Energieverbrauch 7,69 Tagesbrennstoffverbrauch elec fuel Jahresenergieverbrauch 1 689 Jahresbrennstoffverbrauch NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten... - Seite 70 Modell AMS 10-12 / HBS 05-12 / VVM 320 Modell Brauchwasserspeicher VVM 320 Wärmepumpentyp Luft/Wasser Abluft/Wasser Flüssigkeit/Wasser Wasser/Wasser Niedrigtemperatur-Wärmepumpe Nein Integrierte Elektroheizpatrone für Zusatzheizung Nein Wärmepumpe für Heizung und Brauchwasser Nein Klima Mittel Kalt Warm Temperatureignung Mittel (55°C) Niedrig (35°C)
- Seite 71 8 431 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Für Wärmepumpe mit Raumerwärmung und Brauchwasserbereitung Deklariertes Verbrauchsprofil Brauchwasser- Energieeffizienz Brauchwasserbereitung ƞ bereitung Täglicher Energieverbrauch 7,75 Tagesbrennstoffverbrauch elec fuel Jahresenergieverbrauch 1 702 Jahresbrennstoffverbrauch NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
-
Seite 72: Schaltplan
A/F MODULE (WH) CNPS CNN1 CNTH CNIP (BR) (WH) (RD) (RD) (BK) (WH) (RD) t° t° t° t° t° t° 63H1 Tho-R1 Tho-D Tho-S Tho-A Tho-P Tho-R2 Two fan unit only Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05... - Seite 73 AMS 10-16 POWER SOURCE 1 ∼ 230V 230 V ~ 50 Hz NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
- Seite 74 HBS 05 Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05...
- Seite 75 QN3 (EEV- Expansionsventil für Kühlung SW1, 9 Evakuierung SW3, 5, 7, Lokale Einstellungen Anschlussklemme BT28 Außenfühler (Tho-A) Tho-D Heißgasfühler Tho-R1 Fühler, Wärmetauscher, Ausgang Tho-R2 Fühler, Wärmetauscher, Eingang Tho-S Sauggasfühler Tho-P Fühler, IPM NIBE™ SPLIT HBS 05 Kapitel 11 | Technische Daten...
-
Seite 76: Übersetzungstabelle
Rücklauf, Temperaturfühler Supply line temp. Vorlauf, Temperaturfühler Supply voltage Strom-/Spannungsversorgung Temperature sensor, Hot gas Heißgasfühler Temperature sensor, Suction gas Sauggasfühler Two fan unit only Nur an Einheiten mit zwei Ventilatoren White Weiß Kapitel 11 | Technische Daten NIBE™ SPLIT HBS 05... -
Seite 77: Index
Sicherheitsinformationen, 4 Komfortstörung, 46 Systemlösung, 4 Konstruktion der Wärmepumpe, 20 Elektrische Komponenten AMS 10, 26 Zubehör, 53 Elektrische Komponenten HBS 05, 27 Zubehör anschließen, 42 Komponentenverzeichnis, 20, 23, 25 Position der Komponenten, 20 NIBE™ SPLIT HBS 05 Kapitel 12 | Sachregister... - Seite 80 WS name: Eva-Lena WS version: a1 (working edition) Publish date: 2016-05-27 10:00 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 331591...
