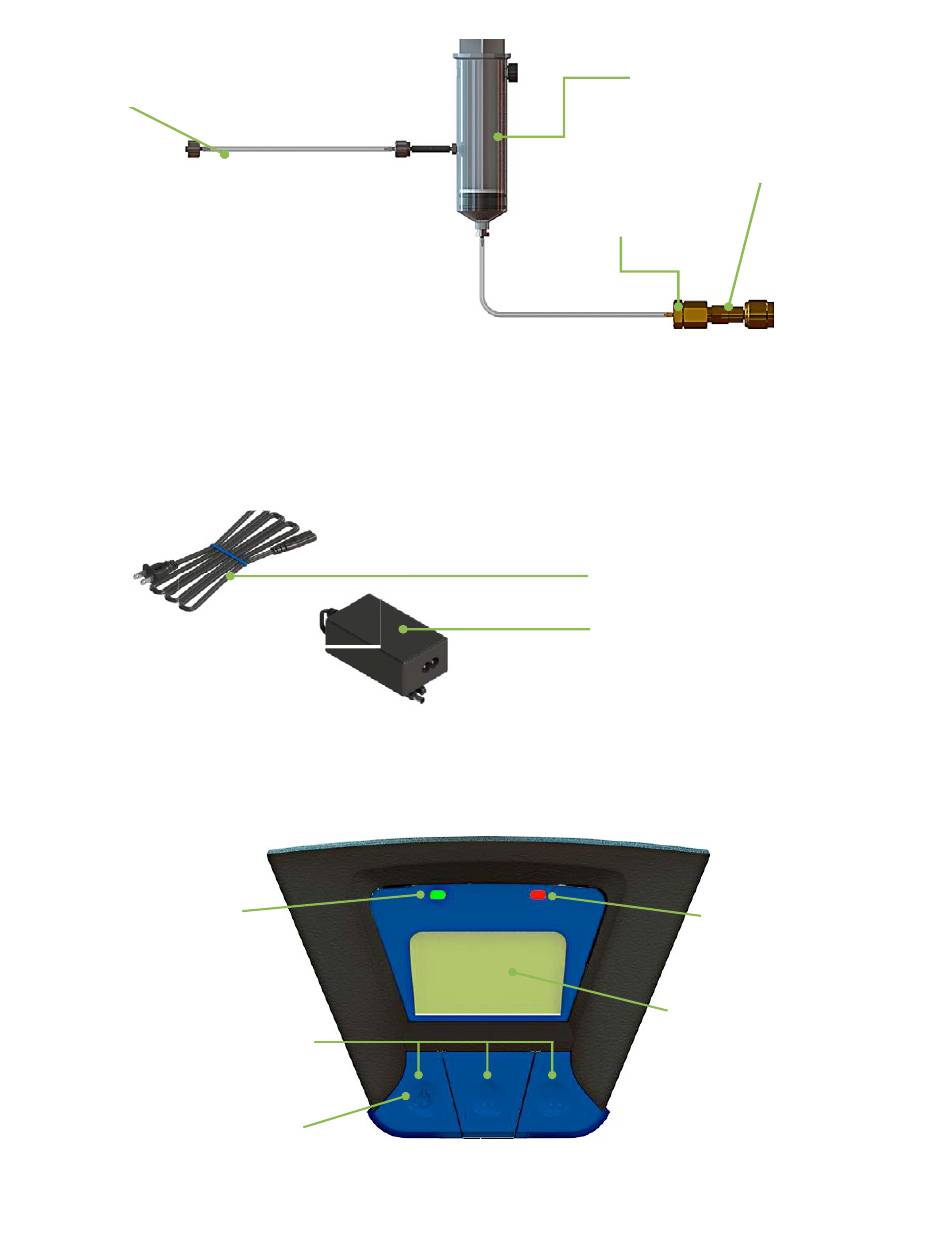

Extremidade do Analisador
Analyzer End
Adaptador para Alimentação CA
O Ultima ID Pro™ é alimentado por uma bateria Beltway. Você também pode alimentar a unidade através do transformador elétri-
co 90-264 VCA, 50-60 Hz. Esse transformador é fornecido em cada unidade e converte a alimentação elétrica convencional de
100-240VCA, 50/60Hz para 12VCC, 2,0A, que alimenta o equipamento.
Esse Adaptador para Alimentação CA também carrega a bateria quando conectado ao analisador.
NOTA: O uso de qualquer outra fonte de alimentação poderá danificar a unidade e anular a garantia.
Painel de Controle
O Painel de Controle é a principal interface do usuário. O Painel de Controle possui três botões do tipo membrana, cujas funções
variam em função dos modos de operação do instrumento. A função atual de cada botão é exibida na tela gráfica de LCD, acima
dos respectivos botões. Os LED's Vermelho e Verde, na parte superior do Painel de Controle, são usados para indicações visuais
de estado.
LED Verde
Green LED
Botões do Tipo Membrana
Soft Keys Buttons
Botão Liga/Desliga
Conexões no Painel Traseiro
44
Power On/Off
Brass Sample
Conjunto de Coleta de
Amostra Líquida de Alta
Hose Restrictor
Pressão
www.mastercool.com
Restritor de Latão da
High Pressure
Mangueira de Amostragem
Liquid Sample Trap
Assembly
Extremidade de Serviço
Service End
(Porca 1/4" SAE)
(1/4 SAE Flare Nut)
.
Cabo Elétrico A/C
A/C Power Cord
Conversor A/C
A/C Power Converter
LED Vermelho
Red LED
Tela Gráfica
Graphic Display
