MasterCool ULTIMA ID PRO Betriebshandbuch Seite 30

1.3 Composants d'Ultima ID Pro™

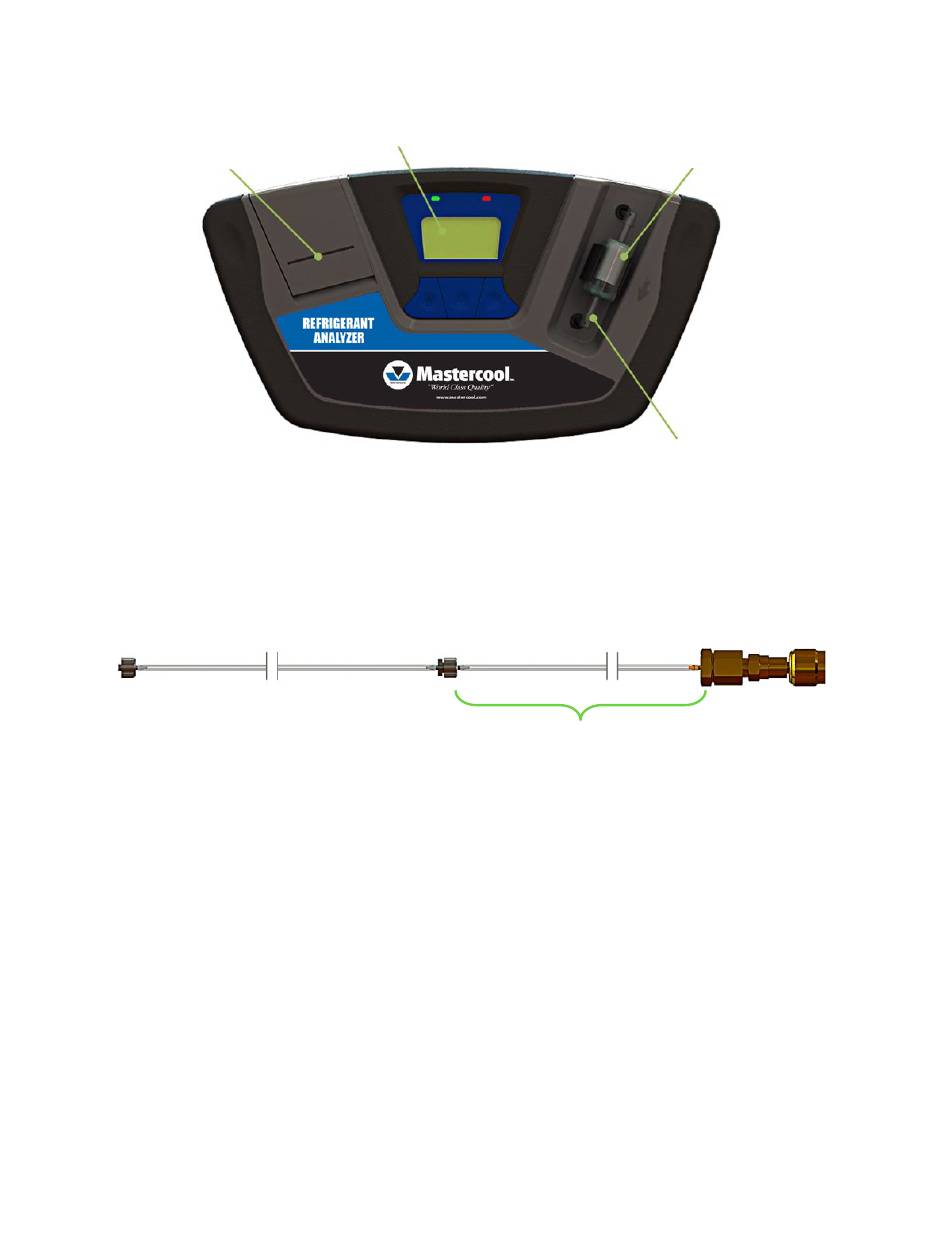

Unité de base d'Ultima ID Pro™
L'unité de base d'Ultima ID Pro™ inclut l'écran graphique, le banc infrarouge, les raccordements électriques, l'accumulateur
intégré au Lithium Fer Phosphate et le module d'impression. Ces composants ne nécessitent aucune maintenance et il n'y a donc
aucun composant réparable à l'intérieur de l'instrument. Le démontage de l'instrument annule la garantie.
Capot de l'imprimante
Tuyau d'échantillonnage vapeur côté bas
Le tuyau d'échantillonnage de la vapeur côté bas de 6,5 pieds (2 mètres) est réalisé en polyuréthane. Le réducteur en laiton du
tuyau d'échantillonnage permet de réduire la pression au point de prélèvement de l'échantillon et réduit l'introduction d'huile no-
cive dans la machine. La pression d'alimentation maximale est de 500 psig. Le tuyau est équipé d'un connecteur homologue pour
le port d'entrée de l'instrument à une extrémité et d'un écrou d'accouplement évasé femelle 1/4" SAE sur l'extrémité de service.
REMARQUE : L'analyseur vous indiquera « Non condensable » ou « Réfrigérant inconnu » si l'analyseur ne reçoit pas un bon
échantillon à cause d'un flux obstrué ou de l'absence de flux. Dans ce cas il es possible que le réducteur en laiton du tuyau
d'échantillonnage doive être remplacé.
Extrémité analyseur
Analyzer End
Tuyau d'échantillonnage liquide côté haut
Le tuyau d'échantillonnage de liquide côté haut de 6,5 pieds (2 mètres) est réalisé en polyuréthane et dispose d'un réservoir
d'huile. Le réducteur en laiton du tuyau d'échantillonnage a pour fonction de transformer le réfrigérant liquide au point de prise
de l'échantillon tandis que le dispositif de piégeage d'échantillon de liquide à haute pression collecte l'huile et procure un moyen
d'expulsion une fois que le test est terminé. La seringue est munie d'un aimant pour la fixer sur le réservoir, un connecteur homo-
logue pour le port d'entrée de l'instrument à une extrémité et d'un écrou d'accouplement évasé femelle 1/4" SAE sur l'extrémité de
service. La pression maximale est de 500 psig.
REMARQUE : L'analyseur vous indiquera « Non condensable » ou « Réfrigérant inconnu » si l'analyseur ne reçoit pas un bon
échantillon à cause d'un flux obstrué ou de l'absence de flux. Dans ce cas il es possible que le réducteur en laiton du tuyau
d'échantillonnage doive être remplacé.
30
Panneau de commande
Réducteur en laiton tuyau
d'échantillonnage
www.mastercool.com
Filtre d'échantillonnage
Prise d'air
Brass Sample
Hose Restrictor
Service End
Extrémité service (écrou
(1/4 SAE Flare Nut)
évasé 1/4 SAE)
