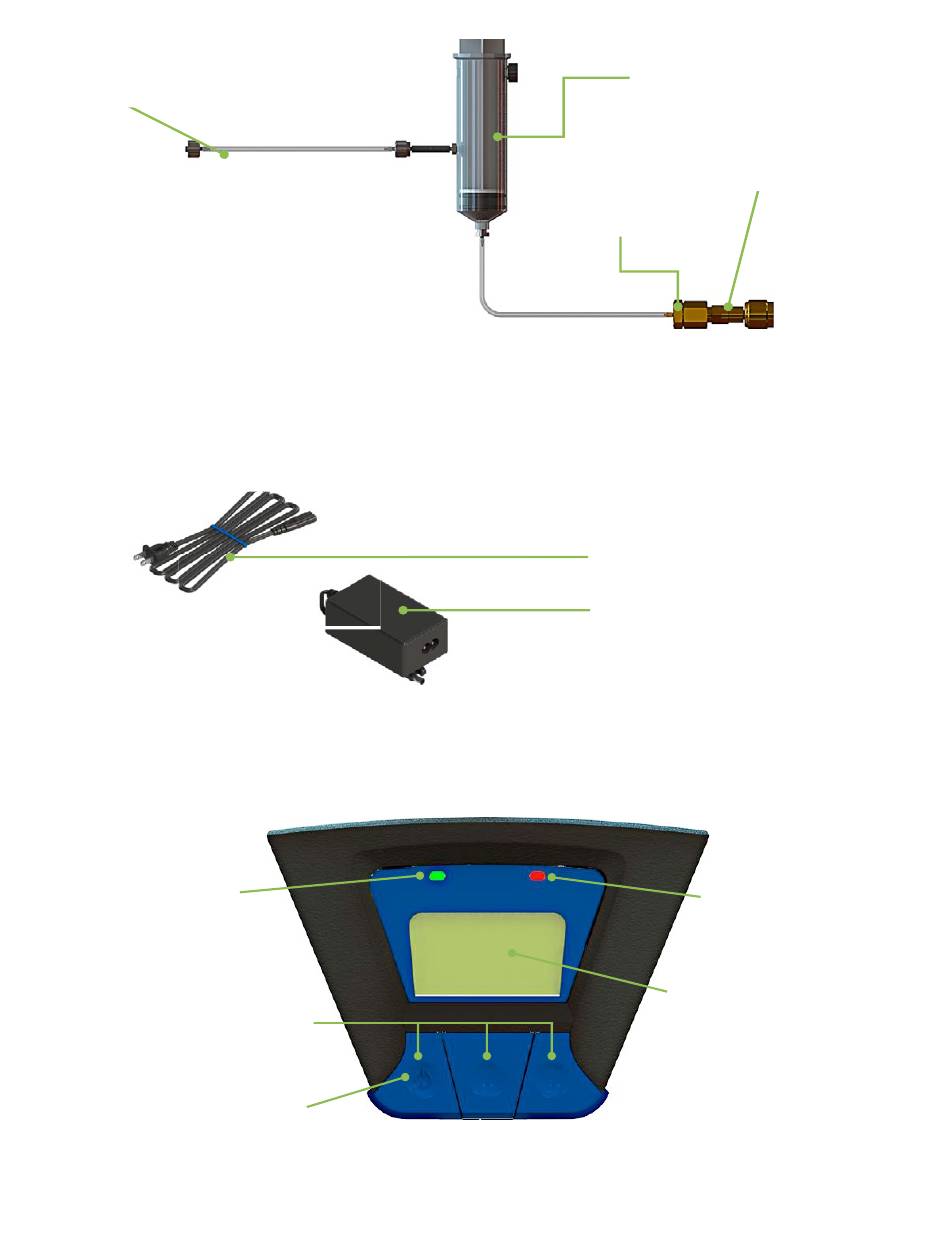

Extrémité analyseur
Analyzer End
Adaptateur d'alimentation CA
Ultima ID Pro™ est alimenté par un accumulateur au Lithium Fer Phosphate. Vous pouvez également alimenter l'appareil via la
transformateur de puissance 90-264 Vca, 50-60 Hz. Ce transformateur est inclus avec chaque unité et convertit le courant d'une
prise murale standard 100-240 Vca 50/60 Hz en 12 Vcc, 2,0 A pour alimenter l'appareil. Cet adaptateur secteur c.a. recharge
également l'accumulateur lorsqu'il est connecté à l'analyseur.
REMARQUE : L'utilisation d'une autre source d'alimentation peut causer des dommages à l'appareil et annuler la garantie
Panneau de commande
Le panneau de commande sert d'interface utilisateur principal. Le panneau de commande dispose de trois touches qui changent
de fonction en fonction du mode de fonctionnement de l'instrument. La fonction actuelle de chaque touche s'affiche au-dessus
des touches sur l'écran graphique LCD. Les leds rouge et verte en haut du panneau de commande sont utilisés pour les indica-
tions d'état.
Led verte
Green LED
Soft Keys Buttons
Marche/Arrêt
Connexions panneau arrière
Les connexions situées sur le panneau arrière sont illustrées ci-dessous.
Touches
Power On/Off
Réducteur en laiton
Brass Sample
tuyau échantillonnage
Hose Restrictor
www.mastercool.com
Dispositif piégeage échantillon
High Pressure
liquide haute pression
Liquid Sample Trap
Assembly
Extrémité service
Service End
(écrou évasé 1/4 SAE)
(1/4 SAE Flare Nut)
Cordon alimentation c.a.
A/C Power Cord
Convertisseur alimentation a.c.
A/C Power Converter
Led rouge
Red LED
Cadran d'affichage
Graphic Display
.
