MasterCool ULTIMA ID PRO Betriebshandbuch Seite 18

Analysatorende
Analyzer End
AC-Netzadapter
Der Ultima ID Pro™ wird über einen Lithium-Eisenphosphat-Akku angetrieben. Sie können die Einheit auch über den 90-264
VAC, 50-60 Hz Netztransformator antreiben. Dieser Transfor-mator ist bei jeder Einheit enthalten und wandelt einen 100-240VAC
50/60Hz Standard-Netzstecker in 12VDC, 2.0A um, welcher das Gerät antreibt. Ist dieser Wechselstrom-Adapter mit dem Analy-
sator verbunden, lädt ebenfalls den Akku auf.
HINWEIS: Die Verwendung einer anderen Stromquelle kann Schäden an der Einheit verursa-chen und die Gewährleistung un-
gültig machen
Bedienfeld
Das Bedienfeld dient als zentrale Benutzeroberfläche. Das Bedienfeld enthält drei Softtasten, die ihre Funktion, bei Änderung des
Modus, verändern. Die aktuelle Funktion jeder Taste ist über den Softtasten, auf dem LCD-Graphik-Display zu sehen. Rote und
grüne LEDs über dem Bedienfeld werden für optische Statusanzeigen verwendet.
Grüne LED
Green LED
Softtasten
Soft Keys Buttons
Strom Ein/Aus

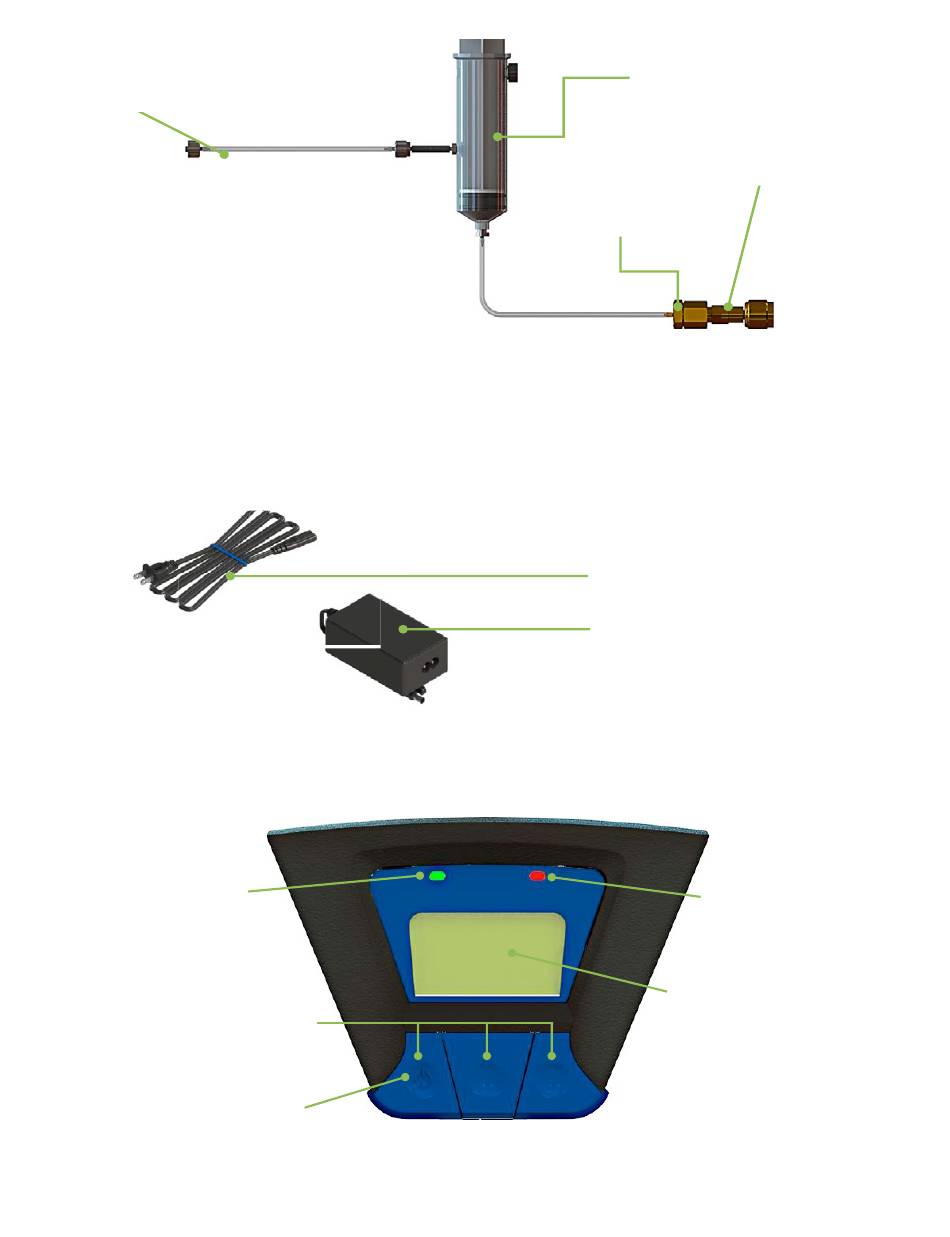

Anschlüsse auf der Rückseite
Die Anschlüsse auf der Rückseite sind unten illustriert.
18
Power On/Off
Messing-
Brass Sample
Probenschlauchdrossel Hose Restrictor
www.mastercool.com
Hochdruck-Flüssigproben-
High Pressure
Abscheiderbaugruppe
Liquid Sample Trap
Assembly
Service-Ende (1/4
Service End
(1/4 SAE Flare Nut)
SAE-Bördelmutter)
A/C-Stromkabel
A/C Power Cord
A/C-Leistungswandler
A/C Power Converter
Rote LED
Red LED
Graphik-Display
Graphic Display
.
