• Porta USB para Atualizações Remotas de Software
1.3 Componentes do Ultima ID Pro™

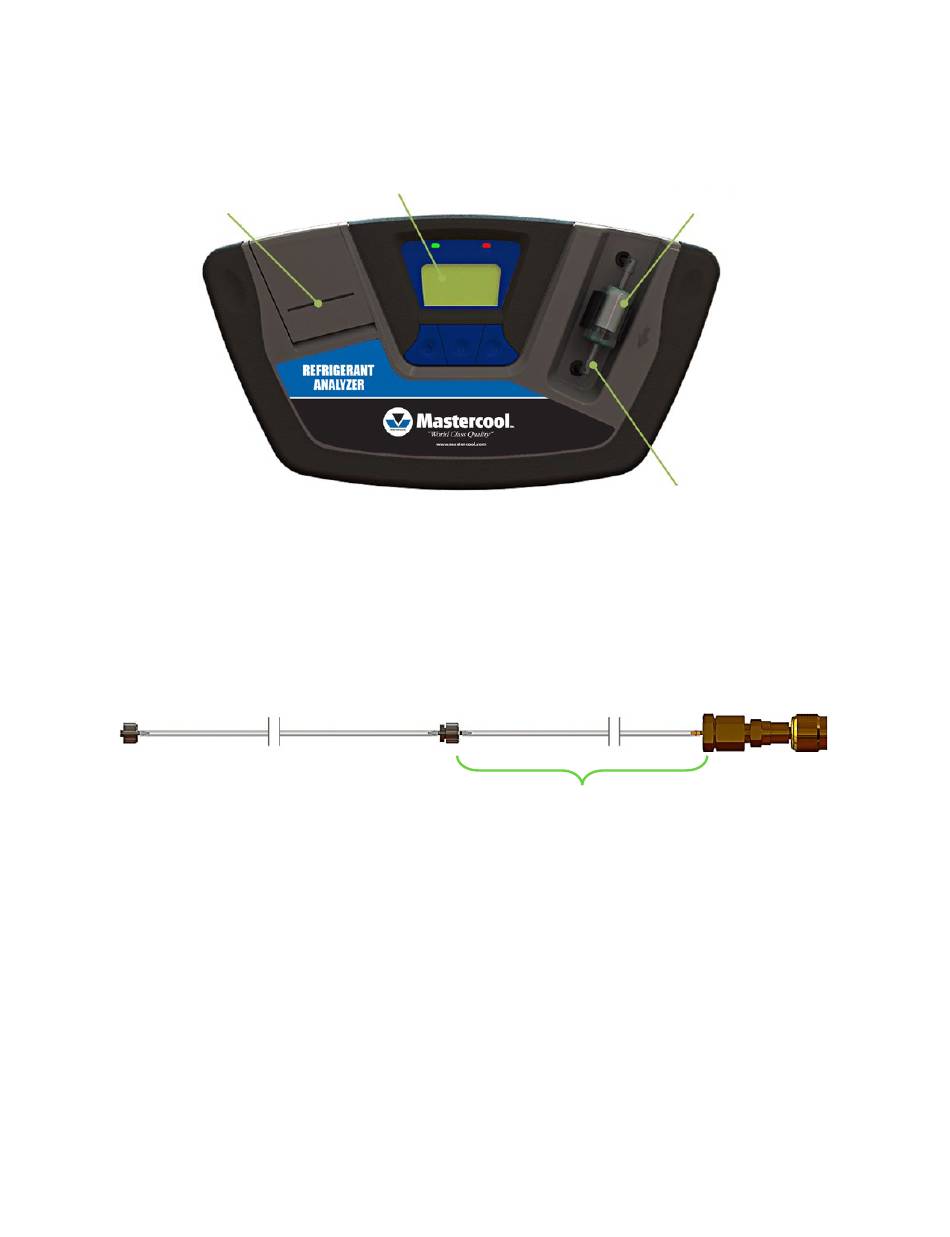

Unidade da Base do Ultima ID Pro™
A unidade da base do Ultima ID Pro™ contém a Tela Gráfica, o Sistema Infravermelho, as Conexões Elétricas, a Bateria Beltway
interna e o Módulo da Impressora. Esses componentes não requerem manutenção; assim sendo, não há componentes
internos reparáveis no instrumento. A sua desmontagem anulará a garantia.
Porta da Impressora
Mangueira para Amostragem de Vapor no Lado de Baixa Pressão
A configuração da Mangueira para Amostragem de Vapor no Lado de Baixa Pressão com 6,5 pés (2 metros) é formada por um
tubo de poliuretano. Um Restritor de Latão da Mangueira de Amostragem reduz a pressão no ponto de conexão da amostra, di-
minuindo a introdução prejudicial de óleo no interior do equipamento. A pressão máxima de admissão é de 500 psig. A mangueira
possui um conector de acoplamento à porta de admissão do instrumento, em uma das extremidades, e uma porca para conexão
roscada fêmea 1/4" SAE, na extremidade de serviço.
NOTA: O analisador indicará "Non-Condensable" (Não Condensável) ou "Unknown Refrigerant" (Fluido Refrigerante Desconheci-
do) se ele não receber uma boa amostra devido a um fluxo obstruído ou à falta de fluxo. Se isso ocorrer, o Restritor de Latão da
Mangueira de Amostragem poderá ter que ser substituído.
Extremidade do Analisador
Analyzer End
Mangueira para Amostragem de Líquido no Lado de Alta Pressão
A configuração da Mangueira para Amostragem de Líquido no Lado de Alta Pressão com 6,5 pés (2 metros) é formada por um
tubo de poliuretano com um reservatório de óleo. Um Restritor de Latão da Mangueira de Amostragem atua, transformando o
fluido refrigerante Líquido em Vapor, no ponto de conexão da amostra, enquanto que um Conjunto de Coleta de Amostra Líquida
de Alta Pressão recolhe o óleo e proporciona um meio de expulsão, após a conclusão do teste. A seringa possui um ímã para sua
fixação ao tanque, um conector de acoplamento à porta de admissão do instrumento, em uma das extremidades, e uma porca
para conexão roscada fêmea ¼" SAE, na extremidade de serviço. A pressão máxima é de 500 psig.
NOTA: O analisador indicará "Non-Condensable" (Não Condensável) ou "Unknown Refrigerant" (Fluido Refrigerante Desconheci-
do) se ele não receber uma boa amostra devido a um fluxo obstruído ou à falta de fluxo. Se isso ocorrer, o Restritor de Latão da
Mangueira de Amostragem poderá ter que ser substituído.
Painel de Controle
www.mastercool.com
Filtro para Amostragem
Porta de Admissão de Ar
Restritor de Latão da
Brass Sample
Mangueira de Amostragem
Hose Restrictor
Extremidade de Serviço Service End
(Porca 1/4" SAE)
(1/4 SAE Flare Nut)
