1.3 Ultima ID Pro™-Komponenten

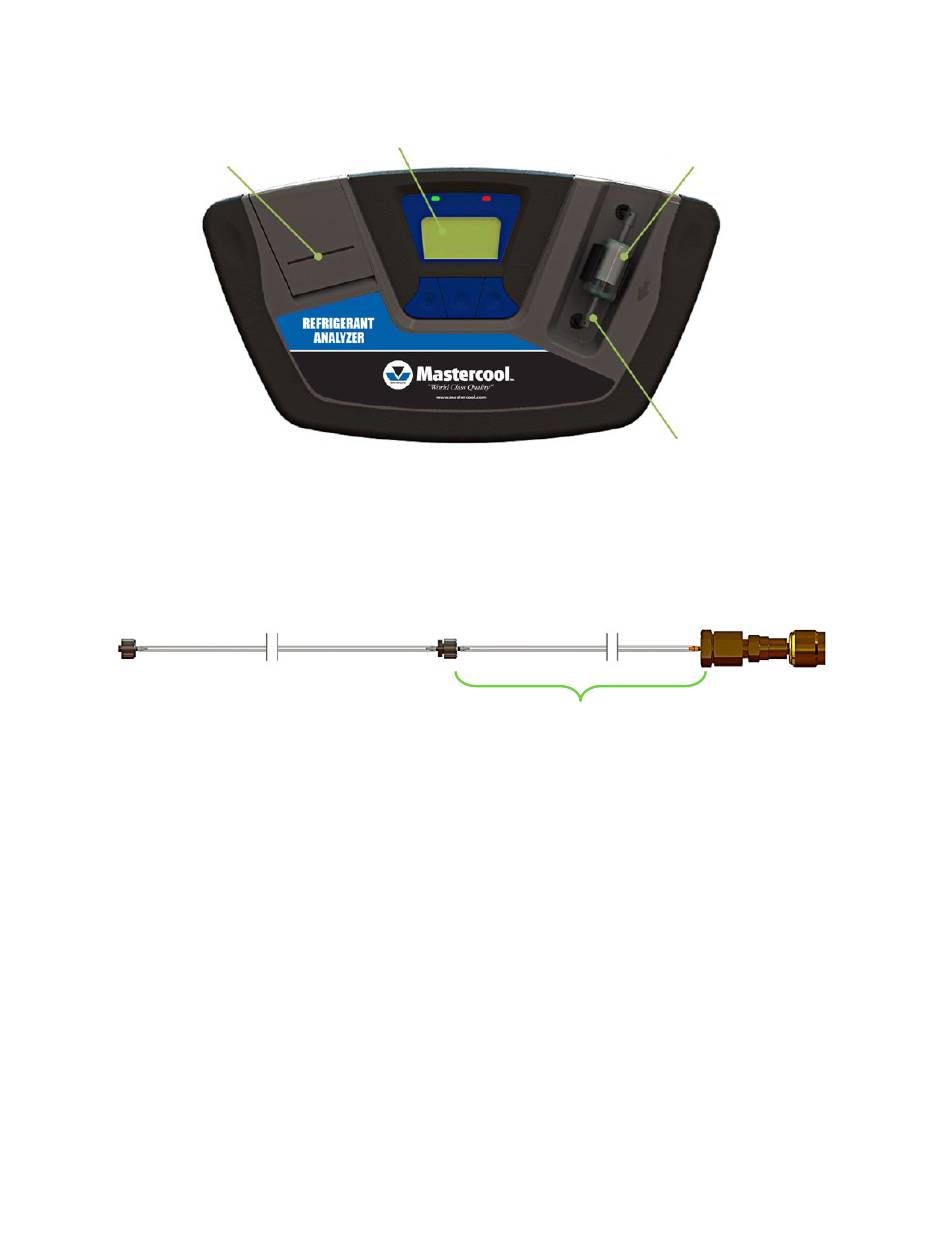

Ultima ID Pro™ Basiseinheit
Die Ultima ID Pro™ Basiseinheit beherbergt das Graphik-Display, Infrarot-Reihe, Elektrische Verbindungen, eingebauten Lithi-
um-Eisenphosphat-Akku und Druckermodul. Diese Kompo-nenten benötigen keine Wartung; somit gibt es keine zu wartenden
Komponenten im Inneren des Gerätes. Zerlegen macht die Gewährleistung ungültig.
Probenfilter
Niedrige Seite Dampfprobenschlauch
Die 2 Meter (6,5 Fuß) Dampfprobenschlauch-Konfiguration auf der niedrigen Seite ist aus ei-nem Polyurethan-Schlauch gebaut.
Eine Messing-Probenschlauchdrossel arbeitet als Druck-minderer am Probeverbindungspunkt und zur Reduktion der Einführung
schädlicher Öle in die Maschine. Der maximale Einlassdruck beträgt 500 psig. Der Schlauch ist mit einem Geräteein-lassan-
schluss-Aufnahmeteil an einer Seite ausgestattet und mit einer 1/4" SAE-Innenkonus-Bördelmutter auf der Serviceseite.
HINWEIS: Der Analysator zeigt "nicht kondensierbar" oder "unbekanntes Kältemittel" an, falls er, wegen gestörtem oder fehlen-
dem Durchfluss, keine gute Probe erhält. Tritt dies auf, muss möglicherweise die Messing-Probenschlauchdrossel ersetzt werden.
Analysator-Seite
Analyzer End
Hohe Seite Flüssigprobenschlauch
Die 2 Meter (6,5 Fuß) Probenschlauch-Konfiguration auf der hohen Seite ist aus einem Po-lyurethan-Schlauch mit einem Ölbe-
hälter gebaut. Eine Messing-Probeschlauchdrossel arbei-tet, um Flüssig-Kältemittel am Probeverbindungspunkt in Dampf umzu-
wandeln, während der Hochdruck-Flüssigprobenabscheider Öl ansammelt und ein Mittel zur Austreibung bietet, nach dem der
Test vollständig ist. Die Spritze wird mit einem Magnet, zum Anbringen an den Tank, einem Geräteeinlass-Anschlussaufnahmeteil
an einer Seite ausgestattet und mit einer 1/4" SAE-Innenkonus-Bördelmutter auf der Serviceseite. Der Maximaldruck beträgt 500
psig.
HINWEIS: Der Analysator zeigt "nicht kondensierbar" oder "unbekanntes Kältemittel" an, falls er, wegen gestörtem oder fehlen-
dem Durchfluss, keine gute Probe erhält. Tritt dies auf, muss möglicherweise die Messing-Probenschlauchdrossel ersetzt werden.
Lufteinlass-Anschluss
Messing-
Probenschlauchdrossel
