- Seite 26 GERMAN Für Ihre Sicherheit: Lesen Sie dieses Handbuch vollständig durch, bevor Sie VERSUCHEN das Gerät zu installieren oder zu bedienen ! Der Versuch, den Ultima ID ProTM zu betreiben ohne genau seine Eigenschaften und Funktionen zu kennen, können zu unsicheren Bedingungen führen. Analyse Gerät Warnungen: REFRIGERANT BLEND WARNING: Die Heizung, Lüftung und Klimatisierungsindustrie wird sich immer weiter entwickeln und neue Kältemittel einführen.
-
Seite 27: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise IMMER Augen- und Hautschutz beim Arbeiten mit Kältemitteln tragen. Entweichende Kältemitteldämpfe stellen eine Erfrierungsgefahr dar. IMMER den Kompressor ausschalten, bevor Sie das Instrument an einer Klimaanlage anschließen. GRUNDSÄTZLICH den Probenschlauch vor jedem Gebrauch überprüfen. Den Schlauch ersetzen, wenn dieser beschädigt, ausgefranst, verstopft oder mit Öl verschmutzt ist. NIEMALS austretende Kältemitteldämpfe aus Entlüftungsschläuchen auf die Haut leiten. -
Seite 28: Willkommen
Personen, die dieses Gerät verwenden dieses Handbuch lesen, um besser mit seinen ordnungsgemäßen Betrieb vertraut zu werden. Für weitere Informationen bezüglich der Anwendung, Bedienung oder Ersatzteilen kontaktieren Sie bitte den Mastercool Inc. Customer Service auf. Wenn Sie Fragen oder Anmerkungen haben, würden wir gerne von Ihnen hören. Manual Part Number:... -
Seite 29: Allgemeines
Entzündungsgefahr und damit Gefahr für den Techniker und den ultimativen Endbenutzer der Klimaanlage bedeuten. Der Mastercool Ultima ID Pro TM Kältemittel Analysegerät bietet eine schnelle, einfache und genaue Möglichkeit die Kältemittelreinheit in Kältespeichern oder direkt in Klimaanlagen zu bestimmen. Das Gerät nutzt dafür eine nicht-dispersive Infrarot (NDIR) Technologie, um die Gewichtskonzentrationen von mehreren Kältemittelarten zu... - Seite 30 1.2 Merkmale Die Ultima ID ProTM Kälte Analysegerät ist das fortschrittlichste tragbare Gerät überhaupt zur Bestimmung der Reinheit von gasförmigem Kältemittel in dem HVAC-R Markt. Eigenschaften umfassen: • Fortgeschrittenes ergonomisches Design • Robuste gummierte Handgriffe • Großes Grafikdisplay mit Anweisungen auf dem Bildschirm •...

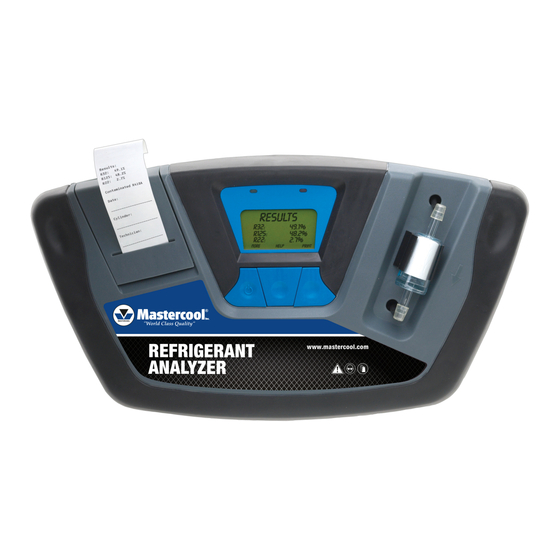

- Seite 31 1.3 ULTIMA ID Pro TM Bauteile Ultima ID ProTM Basiseinheit Die Ultima ID ProTM Basiseinheit beherbergt das Grafische Display, Infrarot-Prüfstand, Elektrische Anschlüsse, Lithium-Eisen-Phosphat-Batterien und Druckermodul. Diese Bauteile sind wartungsfrei; daher gibt es keine zu wartenden Teile im Inneren des Gerätes. Bei Demontage erlischt die Garantie. Bedienungseinheit Probenfilter Druckerklappe...
- Seite 32 Hochdruck Probenschlauch Die 2 Meter lange Hochdruck Probenschlauchkonfiguration besteht aus einem Polyurethan-Schlauch mit einem Ölsammelbehälter. Ein Probeentnahmerohr mit Messing Drossel hat dabei die Aufgabe, um flüssiges Kältemittel an dem Probenanschlusspunkt zu verdampfen, während die Sperre auf der Hochdruckseite Öl sammelt und damit eine Abscheidung ermöglicht, nachdem der Test abgeschlossen ist.
- Seite 33 Bedienungseinheit Die Bedienungseinheit dient als Hauptbenutzerschnittstelle . Die Bedienungseinheit verfügt über drei Softkey-Tasten, die ihre Funktionen ändern, je nachdem in welchem Modus sich das Gerät befindet. Die aktuelle Funktion für jede Taste wird über die Softkey- Tasten auf dem LCD-Grafik-Display angezeigt. Rote und grüne LED an der Oberseite der Bedienungseinheit dienen als visuelle Statusanzeigen.
- Seite 34 Hartschalenkoffer / Tragetasche Der Hartschalenkoffer und die Tragetasche sind für das Analysegerät Ultima ID Pro ™ maßgeschneidert. Es bietet robusten Schutz für das Instrument sowie die praktische Aufbewahrung für alle Komponenten. Das Gehäuse ist für den allgemeinen Gebrauch bestimmt und ist nicht wasserdicht. 1-14 Manual Part Number: Manual File:...
-
Seite 35: Ultima Id Pro ™ Bedienung
2. Ultima ID Pro ™ Bedienung 2.1 Bei der ersten Verwendung Die Ultima ID Pro ™ hat ein Lithium-Eisen-Phosphat-Akku eingebaut. Vor dem ersten Gebrauch laden Sie den Akku für mindestens 2 Stunden mit dem mitgelieferten AC-Netzteil auf. Wenn eine Steckdose erreichbar ist, können Sie auch mit dem AC-Netzteil nutzen , um das Gerät zu betreiben. -
Seite 36: Kalibrierung
2.3. Kalibrierung Der mitgelieferte Probeentnahmeschlauch muss angeschlossen werden um eine korrekte Kalibrierung zu erreichen. Überprüfen Sie ob die Probeentnahme-Schlauchleitung korrekt an das Analysegerät angeschlossen ist und dass sie von jedem Kühlmittelquelle vor Kalibrierung getrennt ist. Wenn Sie das Gerät zum ersten Mal anschliessen wird eine Sauerstoff Kalibrierung erforderlich sein;... - Seite 37 Wenn das Gerät eine erfolgreiche Air Kalibrierung abgeschlossen hat, ist das Analyse Gerät bereit für die Gasprüfung. Das Gerät zeigt den in (Abbildung 7) Bildschirm. Wählen Sie, ob Sie eine Gasprobe oder Flüssigprobeentnahme durchführen möchten und stellen Sie sicher, dass die richtige Schlauchleitung angeschlossen ist, um Ihre entsprechende Prüfung abzuschließen.
-
Seite 38: Anzeigen Der Testergebnisse
2.5. Flüssige Probenentnahme Probenentnahme von Flüssigkeiten ist eine Option, die exklusiv das Analysegerät Ultima ID Pro ™ bietet. Es ermöglicht dem Benutzer, Flüssigkeit in Gasform zu wandeln um es in Analysegerät einzuleiten. Um die Flüssige Probenentnahme zu verwenden, gehen Sie folgendermaßen in acht Schritten vor: 1) Untersuchen Sie den Hochdruck-Flüssigkeitsproben Sperren Anordnung und sorgen dafür, dass der Kolben vollständig gedrückt ist. - Seite 39 2.7. Kontaminiertes Kältemittel Das Ultima ID Pro ™ hat die Fähigkeit, die Zusammensetzung viele gängigen Kältemittel der R400 Serie neben R22, R32, R134a und Kohlenwasserstoffe (HC) zu erkennen und zu analysieren. In dem Fall, dass die Ultima ID Pro ™ bestimmt, dass das hauptsächliche Kältemittel in dem System oder der Zylinder eines der gemessenen Kältemittel ist, werden die Ergebnisse angezeigt, wie in (Abbildung 11) folgt.
-
Seite 40: Reine Kältemittelmischungen Mit Falschen Komponentenverhältnissen
Abbildung 15 Abbildung 16 2.9. Reine Kältemittelmischungen mit Falschen Komponentenverhältnissen Die Ultima ID Pro ™ hat die Fähigkeit, Mischungsverhältnisse, die durch Kontamination verändert wurden, zu erkennen. Wie in Abschnitt 2.8 Pure Refrigerants angegebenen, können die Mischungen R22, R32, R134a, Kohlenwasserstoffe (HC), R404A, R407C und R410A identifiziert und analysiert werden. -
Seite 41: Drucken Der Testergebnisse & Channel-Daten
"DONE". (Abbildungen 22, 23, & 24) zeigen Probenausdrucke für verschiedene Testergebnisse. Abbildung 21 Abbildung 20 HINWEIS : Vorsicht beim Abreißen der gedruckten Ergebnisse. Reißen Sie das Papier von rechts nach links, um Papierstaus zu vermeiden und eine saubere Schnittkante zu erzeugen. Mastercool Inc. Mastercool Inc. Mastercool Inc. Refrigerant Refrigerant Refrigerant... -
Seite 42: Kanal-Datenmodellierung
"Fingerabdruck" Modell des jeweiligen Kältemittel verwendet werden. Diese Funktion ermöglicht es dem Benutzer, einen Richtwert für Kältemittel zu haben, die nicht bereits durch das Analysegerät eindeutig identifiziert wurden und erhöht die Möglichkeiten des Ultima ID Pro ™. 0.0% AIR Mastercool Inc REFRIGERANT Refrigerant R1234yf... -
Seite 43: Wartung Und Fehlersuche
3. Wartung und Fehlersuche 3.1. Einstellen des LCD-Kontrastes Die Ultima ID Pro ™ verfügt über eine einstellbare LCD-Kontrast für den Einsatz in wechselnden Lichtverhältnissen. Um den Kontrast einzustellen, drücken Sie die "SET" Taste, nachdem das Gerät eingeschaltet wird. Auf dem Bildschirm werden mehrere Optionen angezeigt, wie in (Abbildung 27) dargestellt. - Seite 44 3.3. Austausch der Messing Drossel vom Probenentnahmeschlauch Überprüfen Sie vor jedem dem Gebrauch im gasförmigen oder flüssigen Probenentnahme Modus immer den Innendurchmesser des Rohres auf Anzeichen von Öl, Schmutz, Verstopfungen, Knicke, Einschnitte, Ausfransungen, oder andere Anzeichen von Verschleiß. Ölverschmutzung können nicht aus dem Probenschläuche aufgrund der Dichte des Messingöldrossel entfernt werden.
-
Seite 45: Wechseln Des Druckerpapier
3.4. Wechseln des Druckerpapier Alle Ultima ID Pro ™ Kälte Analysegeräte sind mit On-Board-Drucker ausgestattet, der eine kostengünstiges Thermopapier für den Druck verwendet. Die Papierrolle ist auszuwechseln, wenn ein roter Streifen auf der linken Seite des Ausdrucks angezeigt wird. Um die Papierrolle zu wechseln, drücken Sie die Taste 'SET' kurz nach dem Einschalten des Analysegerätes. - Seite 46 Das Ultima ID Pro ™ verfügt über einen USB-Update-Anschluß der sich an der Rückseite des Gerätes befindet. Dieser Port sollte nicht für anderes außer für die Updates des Herstellers Mastercool verwendet werden. WENN SIE das Analysegerät NICHT REGISTRIEREN wird es nicht möglich sein Sie über alle SOFTWARE UPDATES zu informieren! 3.6.
-
Seite 47: Fehlermeldungen
3.8. Fehlermeldungen In dem unwahrscheinlichen Fall, dass eine Meldung "Error" auf dem Bildschirm angezeigt wird, schalten Sie das Gerät aus, nehmen Sie es an einen Ort außerhalb des Shop-Umgebung, in der Frischluft herrscht und schalten Sie das Gerät wieder ein. Wenn die Meldung "Error" erneut angezeigt wird, auf die Hilfe-Bildschirme beziehen sich auf das Hilfsmenü...
