Grundfos Fire NKF Montage- Und Betriebsanleitung Seite 10

Sprinklerpumpensystem mit Dieselmotor

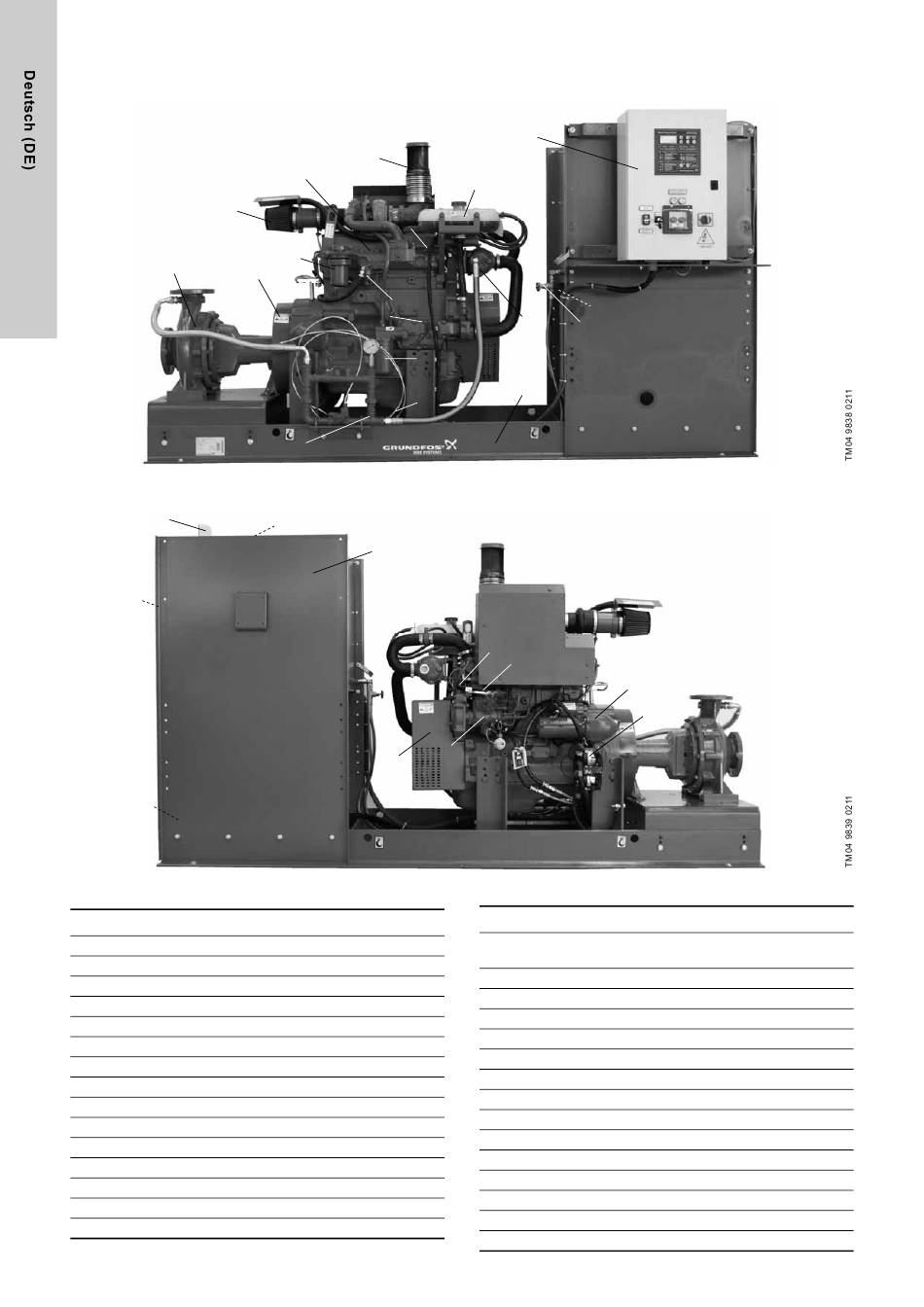

Abb. 4 und 5 zeigen ein Sprinklerpumpensystem mit Dieselmotor.
29
2
Abb. 4 Sprinklerpumpensystem mit Dieselmotor, Vorderansicht
7
9
19
Abb. 5 Sprinklerpumpensystem mit Dieselmotor, Rückansicht
Pos. Bauteil
1 Grundrahmen
2 Sprinklerpumpe
3 Kupplung mit Kupplungsschutz
4 Dieselmotor, komplett
5 Steuerung
6 Kraftstofftank
7 Kraftstoffanzeige
8 Tankdeckel (verdeckt)
9 Handbefüllpumpe für Kraftstoff (verdeckt)
10 Kraftstoffhahn
11 Ablassschraube am Kraftstofftank (verdeckt)
12 Abgasstutzen
13 Wärmetauscher
14 Ausgleichsgefäß
15 Kühlschleife
112
12
4
21
3
22
26
28
15
8
6
16
5
14
27
11
25
13
10
1
24
23
20
Pos. Bauteil
Lichtmaschine (nur Ausführung mit VdS-Zulassung),
16
Keilriemen und Abdeckung
17 Anlasser
18 Anlasserrelais
19 Starterbatterien (verdeckt)
20 Dieseleinspritzpumpe
21 Kraftstofffilter
22 Kraftstoffförderpumpe
23 Drehzahleinstellung
24 Manueller Abstellhebel
25 Ölmessstab
26 Ölfilter
27 Öleinfüllstutzen
28 Ölablassschraube
29 Luftfilter
30 Kühlwasserheizung (optional, nicht dargestellt)
17
18
