10.4 Aufstellen des Sprinklerpumpensystems

Warnung
Zum Anheben des gesamten Sprinklerpumpen-
systems sind die auf dem Grundrahmen vorhan-
denen und besonders gekennzeichneten Hebe-
augen zu verwenden. Zum Anheben des gesam-
ten Sprinklerpumpensystems niemals die an den
einzelnen Komponenten vorhandenen Tragösen
verwenden.
Nur geeignetes Hebezeug in ordnungsgemäßem
Zustand verwenden. Siehe auch die auf den
Hebegurten angegebene Traglast.
Das Sprinklerpumpensystem darf nur mit
geschlossener Schaltschranktür transportiert
werden.
Warnung
Die maximal zulässige Bodenlast darf nicht über-
schritten werden. Das Gewicht des Sprinklerpum-
pensystems ist auf dem Typenschild angegeben.
Das Sprinklerpumpensystem ist auf dem Fundament oder einem
ebenen Boden anzuordnen und mit ausreichend dimensionierten
Ankerbolzen zu befestigen. Der Grundrahmen muss über die
gesamte Fläche auf dem Fundament oder dem Boden aufliegen.
Siehe Abb. 13 und Abb. 14. Es wird empfohlen, Schwingungs-
dämpfer unter dem Sprinklerpumpensystem vorzusehen.
Siehe Abschnitt 10.3 Schwingungsdämpfung.

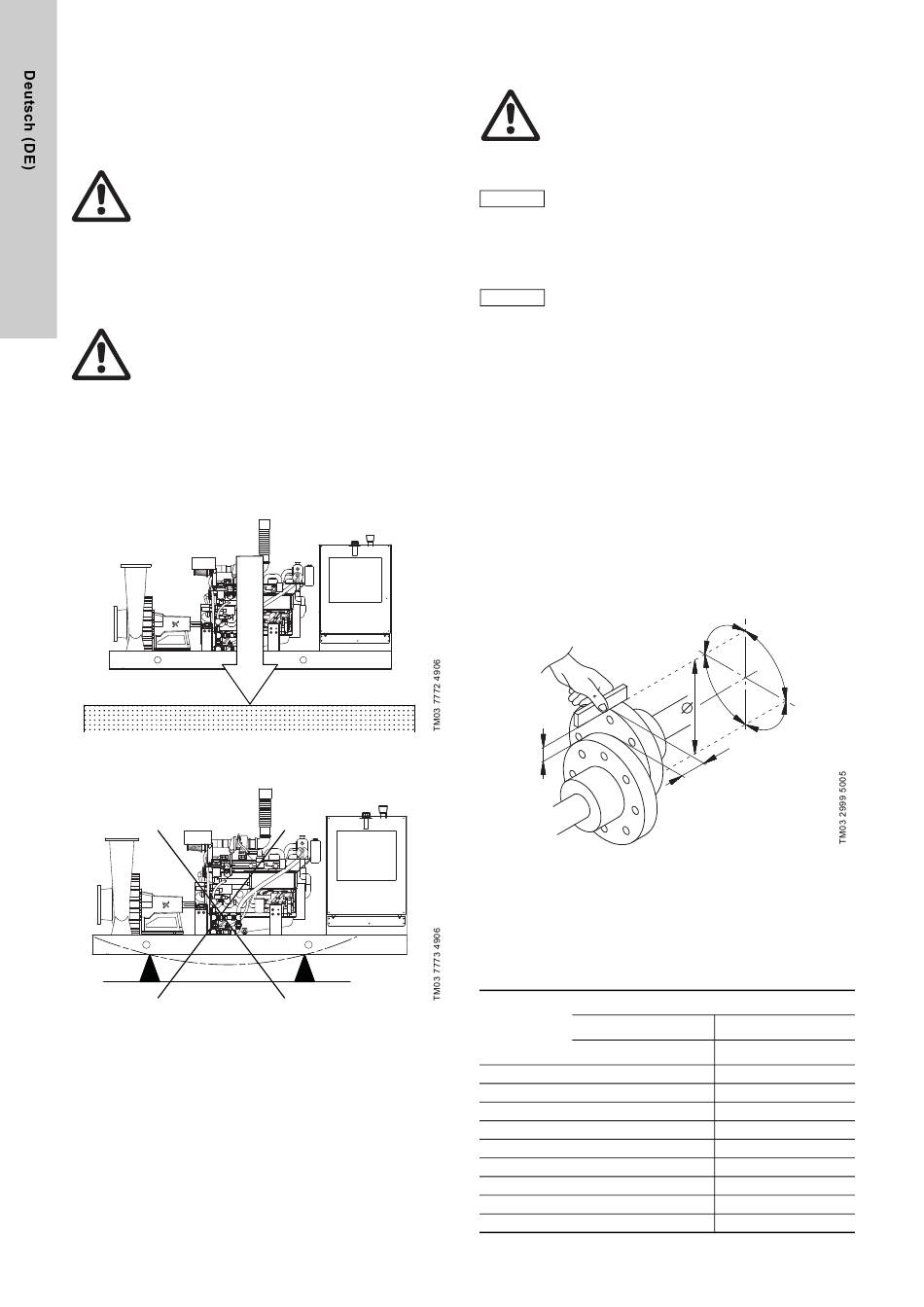

Abb. 13 Richtige Aufstellung
Abb. 14 Falsche Aufstellung
120

10.5 Ausrichten

Warnung
Nach dem Überprüfen oder Anpassen der Aus-
richtung ist der Kupplungsschutz wieder anzu-
bauen.
Eine sorgfältige Ausrichtung ist wichtig für eine
lange Lebensdauer der Kupplung. Dies gilt
Achtung
besonders bei hohen Drehzahlen. Die Einbau-
hinweise des Kupplungsherstellers sind zu
beachten.
Das Ausrichten sollte vor dem Anschließen der
Rohrleitungen erfolgen. Nach dem Anschließen
der Rohrleitungen ist eine Lageveränderung der
Hinweis
Pumpe nicht mehr möglich und auch ein Ausrich-
ten des Antriebs ist wegen des hohen Gewichts
schwierig.
Bei Anlieferung eines werkseitig montierten Sprinklerpumpen-
systems sind die Kupplungshälften bereits mit Hilfe von Unterleg-
blechen ausgerichtet, die nach Bedarf unter das Pumpengehäuse
oder den Motor geschoben werden.
Krafteinwirkungen während des Transports und der Montage kön-
nen jedoch Auswirkungen auf die Ausrichtung der Pumpe/des
Motors haben. Deshalb sollte die Ausrichtung immer nach Auf-
stellung des Sprinklerpumpensystems überprüft werden.
Die Ausrichtung ist zudem noch einmal abschließend zu über-
prüfen, wenn die Pumpe unter normalen Betriebsbedingungen
Ihre Betriebstemperatur erreicht hat.
10.5.1 Sprinklerpumpensystem mit Elektromotor
Über einen Elektromotor angetriebene Sprinklerpumpensysteme
sind mit einer Standardkupplung oder einer Ausbaukupplung aus-
gerüstet.
S1
Abb. 15 Ausrichten von Pumpe und Motor
Das Spaltmaß S2 ist in der nachfolgenden Tabelle angegeben.
Die Abweichung S1 sollte nicht größer als 0,2 mm sein. Ein etwas
größer Spalt und eine etwas größere Abweichung sind jedoch
zulässig, weil das Sprinklerpumpensystem nicht für den Dauer-
betrieb bestimmt ist.
Spaltmaß S2
Außendurch-
messer der
Standardkupplung
Kupplung
[mm]
Sollwert Toleranz
80 -
95 -
110 -
125 4
140 4
160 4
200 4
225 4
250 4
90 °
90 °
90 °
90 °
S2
Spaltmaß S2 [mm]
Ausbaukupplung
Sollwert Toleranz
- 4 0/-1
- 4 0/-1
- 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 4 0/-1
0/-1 6 0/-1
0/-1 6 0/-1
0/-1 8 0/-1
