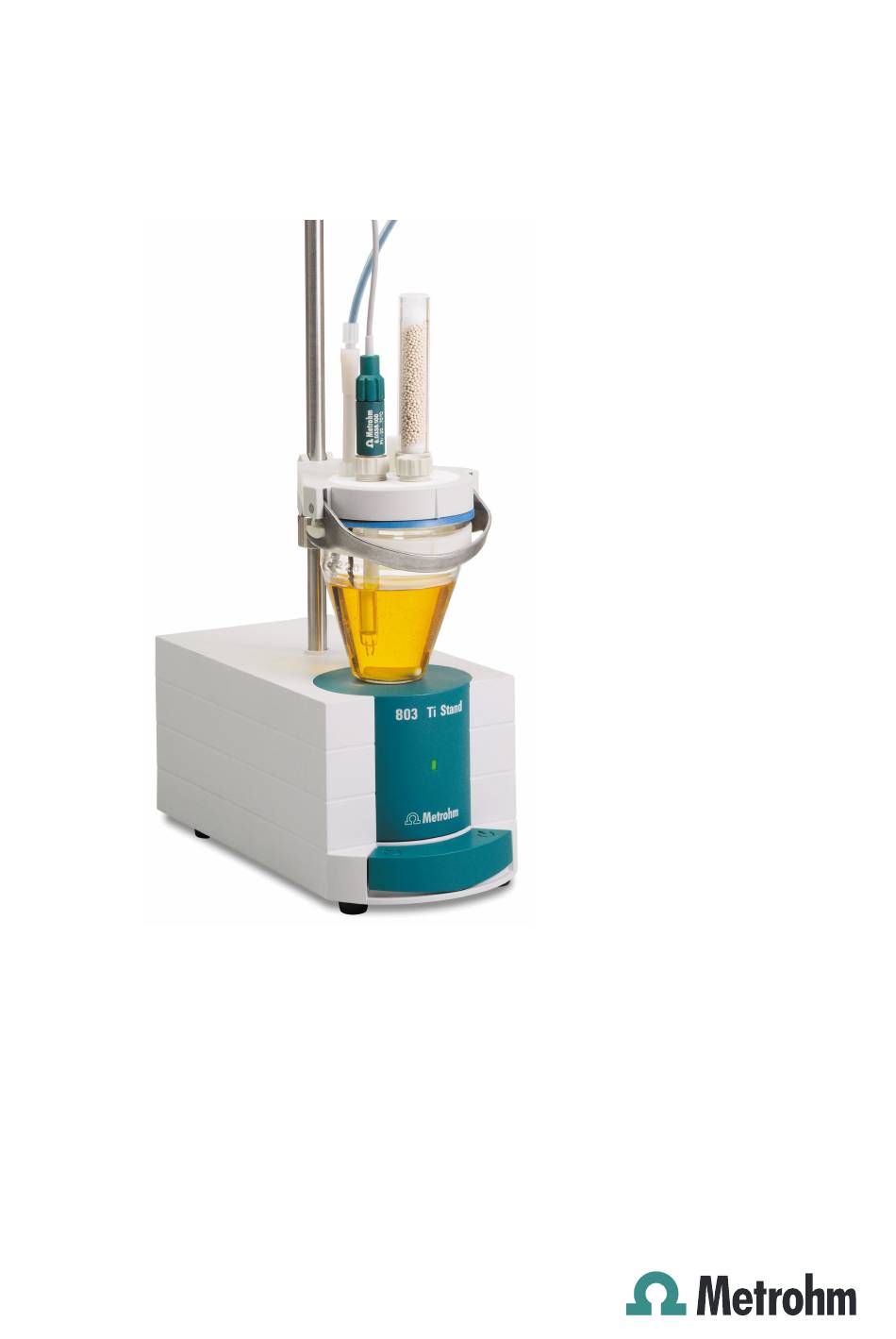

- Seite 1 803 Ti Stand Manual 8.803.8001ML / 2019-09-26...
- Seite 3 Metrohm AG CH-9100 Herisau Switzerland Phone +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 803 Ti Stand Manual 8.803.8001EN / 2019-09-26...
- Seite 25 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 803 Ti Stand Handbuch 8.803.8001DE / 2019-09-26...
- Seite 26 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
- Seite 27 Gerät aufstellen ..............7 3.1.1 Verpackung ................7 3.1.2 Kontrolle ................. 7 3.1.3 Aufstellungsort ................ 7 803 Ti Stand montieren ............7 803 Ti Stand anschliessen ..........10 Zubehör montieren ............. 12 4 Problembehandlung Probleme ................15 5 Technische Daten Drehzahl ................16 Pumpe ..................
- Seite 28 Rückseite 803 Ti Stand ..............6 Abbildung 3 803 Ti Stand anschliessen ..............10 Abbildung 4 Dosino an 803 Ti Stand anschliessen ..........11 Abbildung 5 803 Ti Stand mit volumetrischem Titriergefäss und Ausrüstung zum automatischen Reagenzwechsel ............12 ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Seite 29: Einleitung

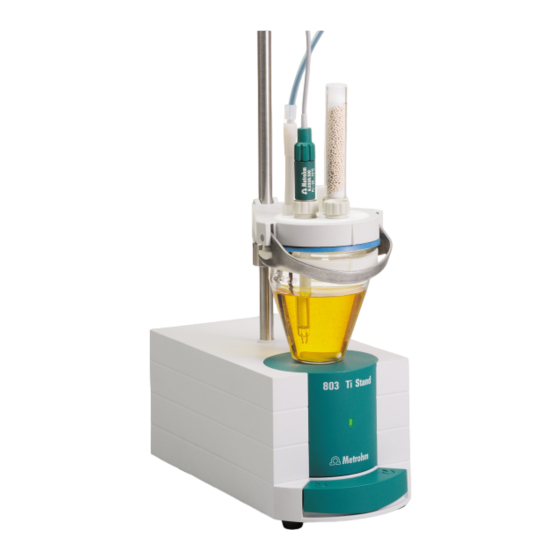

1 Einleitung 1 Einleitung Gerätebeschreibung Der 803 Ti Stand mit Magnetrührer und einer eingebauten Pumpe ist ein Teil des Titrando-Systems. Er wird hauptsächlich zusammen mit einem Titrando für die volumetrische Karl-Fischer-Titration benutzt. Der Titrierstand wird mit einem MSB-Anschlusskabel direkt am Titrando angeschlossen. -
Seite 30: Sicherheitshinweise
Gerätes müssen die nachfolgenden Hinweise sorgfältig beachtet werden. 1.3.2 Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen des internationalen Standards IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 31: Umgang Mit Flüssigkeiten
Stellen Sie das Gerät an einem gut belüfteten Standort (z. B. Abzug) ￭ auf. Halten Sie jegliche Zündquellen vom Arbeitsplatz fern. ￭ Beseitigen Sie verschüttete Flüssigkeiten und Feststoffe unverzüglich. ￭ Befolgen Sie die Sicherheitshinweise des Chemikalienherstellers. ￭ ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 32: Recycling Und Entsorgung
Die korrekte Entsorgung Ihres alten Gerätes hilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 33: Geräteübersicht
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht 2 Geräteübersicht Abbildung 1 Vorderseite 803 Ti Stand Bohrung Gehäuse Für Stativstange (6.2016.070), Durchmesser Mit eingebauter Pumpe und Magnetrührer 10 mm, Länge 40 mm LED-Funktionsanzeige Taste Leuchtet, wenn der Rührer eingeschaltet ist. Drücken der Taste saugt Luft aus der Absaugflasche. - Seite 34 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ W a s t e S o l v e n t M S B Abbildung 2 Rückseite 803 Ti Stand Anschlussnippel für PVC-Schlauch Anschlussnippel für PVC-Schlauch Zum Absaugen des Titriergefässinhalts. Zum Ansaugen von Lösungsmittel. MSB-Anschluss MSB-Anschlusskabel Zum Anschliessen weiterer Geräte (z. B.
-
Seite 35: Installation
Laborplatz auf, geschützt vor korrosiver Atmosphäre und Ver- schmutzung durch Chemikalien. Das Gerät sollte vor übermässigen Temperaturschwankungen und direkter Sonneneinstrahlung geschützt sein. 803 Ti Stand montieren Montieren Sie den KF-Titrierstand wie folgt: 1 Die Stativplatte 6.2001.060 mit den beiliegenden vier Schrauben am Boden des Gerätes festschrauben. - Seite 36 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.2 803 Ti Stand montieren 2 Die Öffnung am Boden des KF-Titrierstandes auf die Inbusschraube in der Stativplatte aufsetzen. 3 Die Stativstange 6.2016.070 von oben in die dafür vorgesehene Öff- nung des KF-Titrierstandes bis zur Inbusschraube schieben und fest- drehen.
-
Seite 37: Kf-Titrierzelle Montieren
Position loslassen. 3 Das Titriergefäss 6.1415.220 (oder 6.1415.250) mit einem Rührstäb- chen 6.1903.020 (oder 6.1903.030) darin am Oberteil befestigen. Dazu den Haltebügel nach oben klappen. Die Markierungen am Oberteil und am Kunststoffring müssen übereinander ausgerichtet sein. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 38: 803 Ti Stand Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.3 803 Ti Stand anschliessen 4 Den Haltebügel zum Fixieren des Titriergefässes nach unten drücken. Die Hebel des Haltebügels müssen die Nocken des Kunststoffringes am Titriergefäss umschliessen, um einen sicheren Halt zu gewährleis- ten. 5 Die KF-Titrierzelle durch Drücken des Feststellhebels in der Höhe ver- stellen. - Seite 39 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation Wa ste So lve nt M SB Abbildung 4 Dosino an 803 Ti Stand anschliessen 4 Die Steuersoftware starten. ￭￭￭￭￭￭￭￭ 803 Ti Stand...
-
Seite 40: Zubehör Montieren
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.4 Zubehör montieren Zubehör montieren Abbildung 5 803 Ti Stand mit volumetrischem Titriergefäss und Ausrüstung zum automatischen Reagenzwechsel Schlauchadapter 6.1808.050 Gewindestopfen 6.1446.040 Überlaufsicherung 6.1623.000 PTFE-Schlauch 6.1805.200 Stopfen 6.1446.090 Flaschenaufsatz 6.1602.105 Zum direkten Dosieren aus Reagenzflaschen mit Gewinde GL 45. -
Seite 41: Vorrichtung Zum Absaugen Montieren
7 PTFE-Schlauch 6.1805.200 in den Stopfen 6.1446.090 hineinschrau- ben. 8 Absaugspitze 6.1543.120 am anderen Ende des PTFE-Schlauch fest- schrauben. 9 Absaugspitze bis zum Boden des zu entleerenden Titriergefässes ein- führen und am Titriergefässoberteil befestigen. HINWEIS Die Abfallflasche sollte periodisch geleert werden. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 42: Vorrichtung Zum Ansaugen Von Lösungsmittel Montieren
Gewindeadapter verwendet wer- den. MERCK-Flaschen: Flaschenaufsatz 6.1602.110 FLUKA-Flaschen, RIEDEL DE HAEN (500 ml): Flaschenaufsatz 6.1602.100 mit Gewindeadapter 6.1618.000 7 Die Überführspitze 6.1543.110 am freien Ende des PTFE-Schlauches 6.1805.200 festschrauben, in das Titriergefäss einführen und am Tit- riergefässoberteil befestigen. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 43: Problembehandlung
Meist sind die Flaschenaufsätze auf den ￭ keine Flüssigkeit. nicht fest genug gedrückt. Reagenz- und Abfallflaschen nicht fest genug zugeschraubt. Alle Verbindungen auf Dichtigkeit prüfen. ￭ Überprüfen, ob der 803 Ti Stand korrekt ￭ aufgebaut wurde. ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 44: Technische Daten
> 400 mL/min. (bei 25 °C; Standardzubehör) Stromversorgung Spannung +12 V, -12 V, +5 V Leistungsauf- nahme Sicherung elektronischer Überlastungsschutz Umgebungstemperatur Nomineller Funkti- +5…+45 °C onsbereich (bei max. 85% Luftfeuchtigkeit) Lagerung –20…+60 °C Transport –40…+60 °C ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 45: Dimensionen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Technische Daten Dimensionen Breite 106 mm Höhe (ohne Stativ) 101 mm Höhe (mit Stativ) 412 mm Tiefe 220 mm Gewicht 1100 g Material Gehäuse Polybutylenterephthalat (PBT) ￭￭￭￭￭￭￭￭ 803 Ti Stand... -
Seite 46: Zubehör
4 Auf der Registerkarte Zubehör auf PDF Download klicken. Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Sobald Sie Ihr neues Produkt erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusammen mit dem Handbuch aufzubewahren. ￭￭￭￭￭￭￭￭ 803 Ti Stand...
