2.6.4
Pumpe entlüften und Pulsationsdämpfer spülen
28
pact IC einführen (siehe Abb. 2).
• Ansaugschlauch 63 genügend weit in den Innenraum des
861 Advanced Compact IC hineinziehen, auf die gewünschte
Länge abschneiden und mindestens 5 mm weit auf die An-
saugkapillare 38 (siehe Abb. 3 / Abb. 4 / Abb. 5) der Hoch-
druckpumpe aufstecken (ev. dazu Schleifpapier benutzen).
• Falls erwünscht, Ansaugschlauch 63 mit Hilfe einer selbstkle-
benden Bride Y.107.0150 an der gewünschten Stelle im In-
nenraum befestigen.
63
64
65
66
67
68
Anschluss der
Eluentenflasche
Bei der erstmaligen Inbetriebnahme der Hochdruckpumpe muss diese
entlüftet werden. Gehen Sie dazu wie folgt vor:
1
Entlüften vorbereiten
• Öffnen Sie den Drehknopf am Purge-Ventil 37 ca. ½ Umdre-
hung im Gegenuhrzeigersinn (siehe Abb. 3 / Abb. 4 / Abb. 5).
• Entfernen Sie den Plastikstopfen aus Anschluss 2 auf der
Vorderseite des 861 Advanced Compact IC (siehe Abb. 1).
• Schieben Sie die Spritze 6.2816.020 (ohne Nadel) bis zum
Anschlag in Anschluss 2 ein.
2
System öffnen und verbinden
• Starten Sie das PC-Programm «IC Net», falls es noch nicht
gestartet ist (siehe Kap. 2.5.3).
• Wählen Sie im Hauptfenster
das in Kap. 2.5.4 für den 861 Advanced Compact IC erstellte
System.

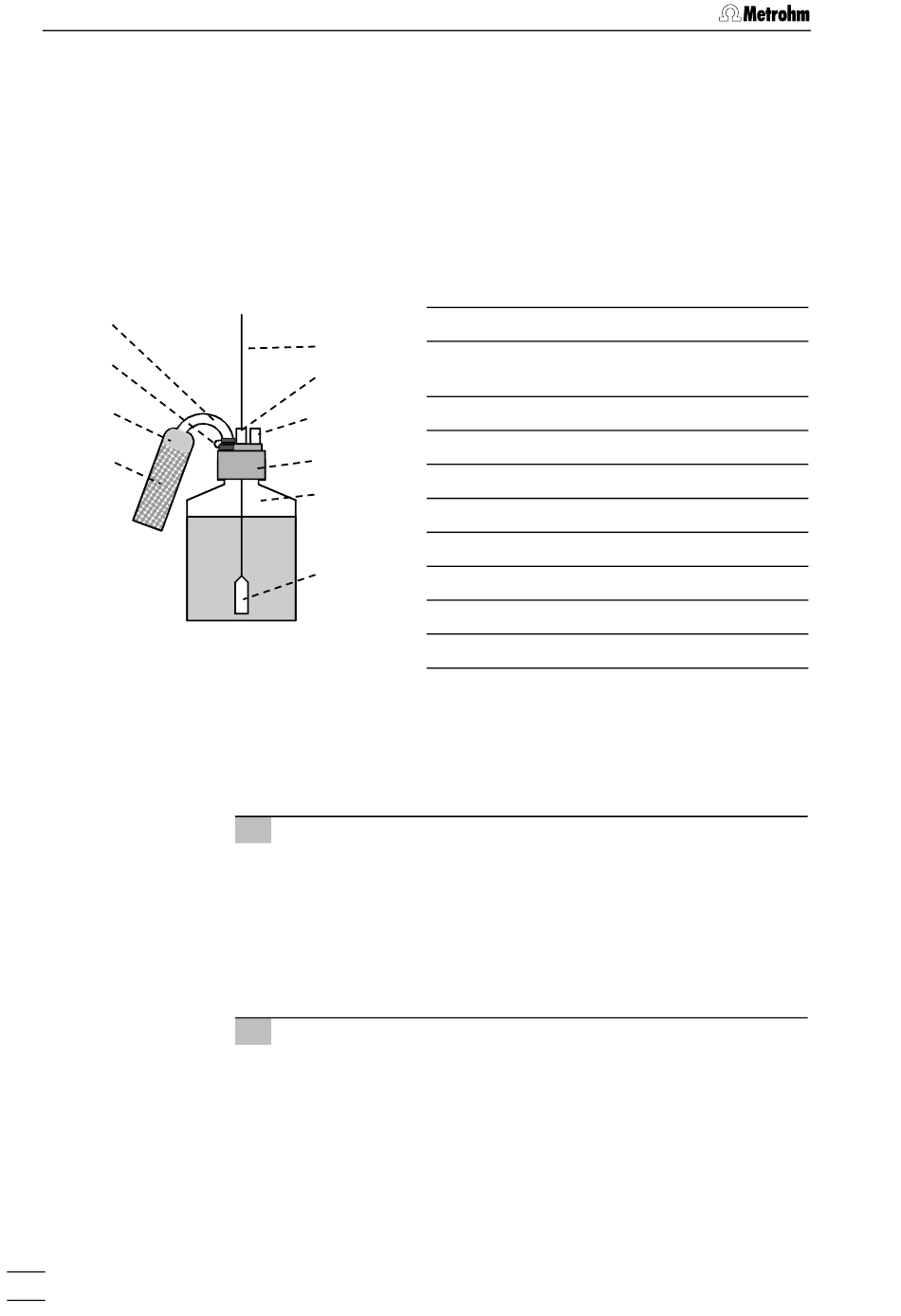

63 Ansaugschlauch 6.1834.010
64 Schlauchnippel 4.420.4300 (M8)
mit O-Ring E.301.0021
65 Gewindestopfen 6.1446.040 (M6)
66 Flaschenaufsatz 6.1602.105
67 Eluentenflasche 6.1608.070
68 Ansaugfilter 6.2821.090
69 CO
-Absorber
2
70 Watte
71 Schliffklammer 6.2023.020
72 Absorberrohr 6.1609.000
File / Open / System
861 Advanced Compact IC / Gebrauchsanweisung 8.861.1031
. Öffnen Sie
