(Anwendungsbeispiel)
200
150
100
50
0
100
90
80
70
Spulenfa-
den-Rest-betrag [%]
Abwärtszählung
60
50
40
30
20
Sollwert
Istwert

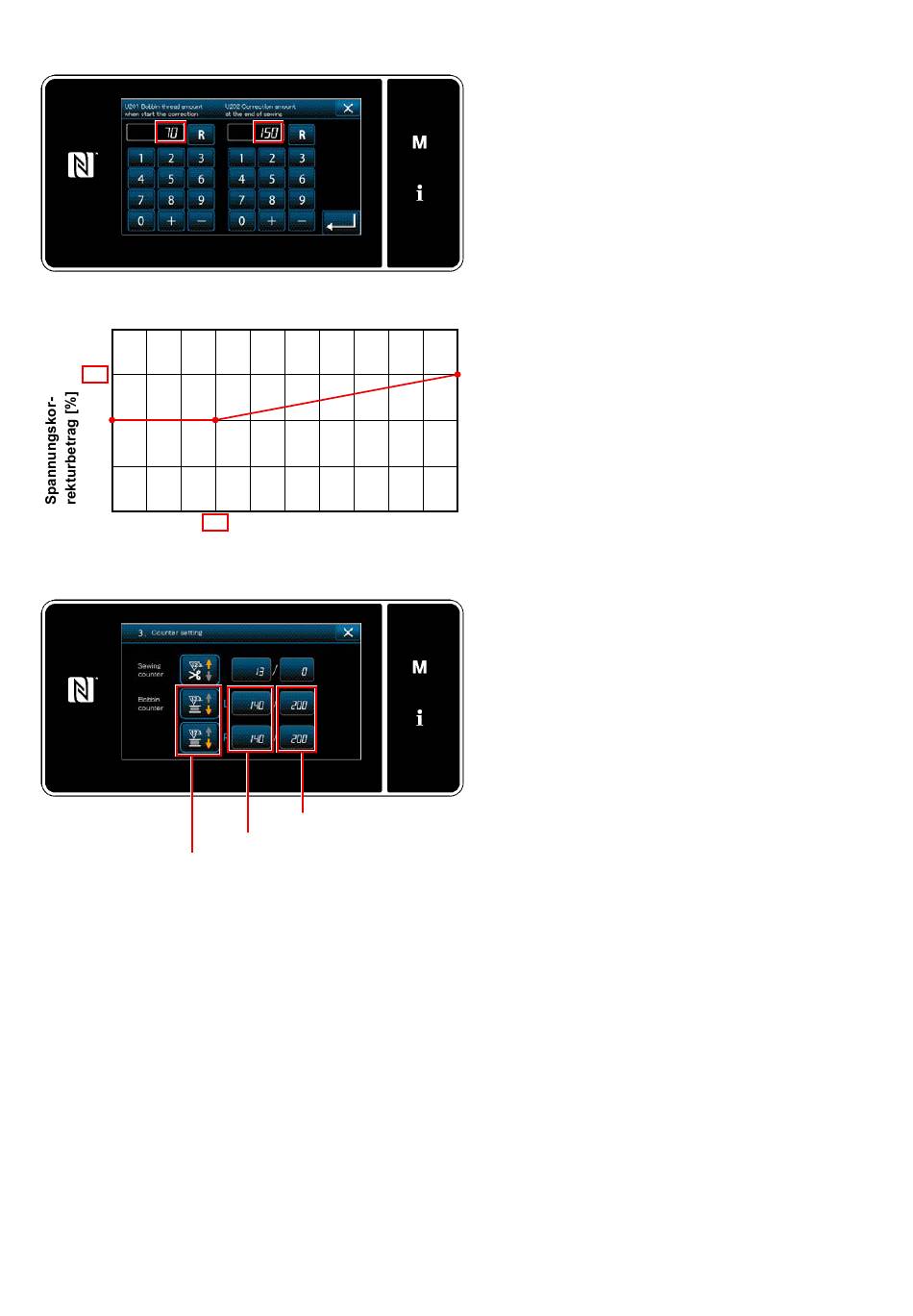

In dem Fall, dass die Korrektur so vorgenom-
men wird, wie in der Abbildung gezeigt
Die Korrektur der Nadelfadenspannung beginnt,
wenn die auf dem Spulenfadenzähler angezeigte
Spulenfadenrestmenge „70 % (U201)" erreicht, und
der endgültige Korrekturbetrag „150 % (J202)" ist
erreicht, wenn der Spulenfadenzähler „0" (Null) er-
reicht.
Für den Abschnitt von 70 % bis 0 % wird die Kor-
rektur entlang der Neigung des Liniendiagramms
angewendet.
Der Spulenfadenzähler beginnt ab dem Zielwert
„200" herunterzuzählen. Wenn die Anzeige „140"
erreicht, beginnt die Korrektur der Nadelfadenspan-
nung. Wenn der Zähler „0" (Null) erreicht, wird die
Nadelfadenspannung um „150 %" korrigiert.
10
0
