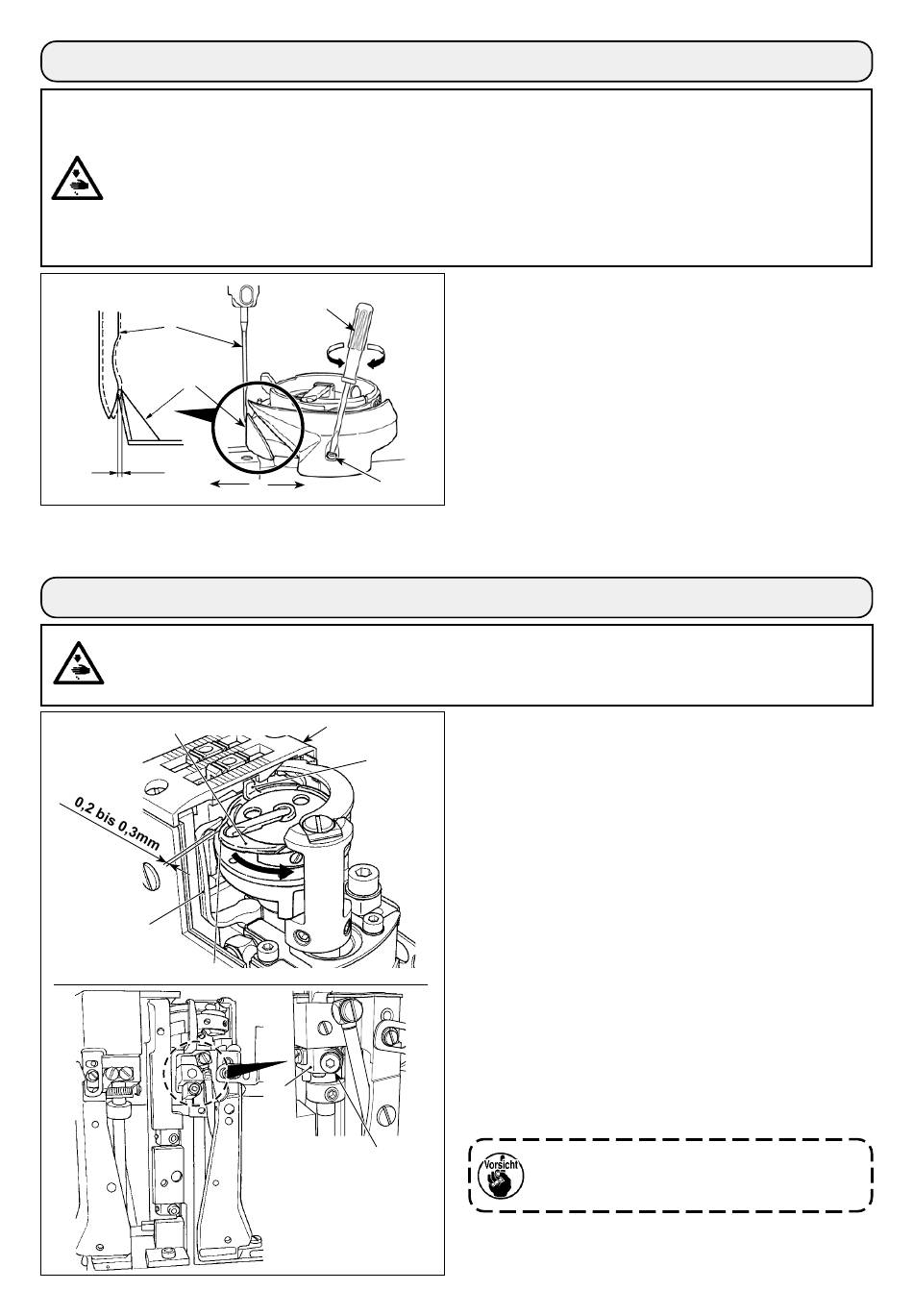

6. Einstellen des Greifernadelschutzes
WARNUNG :
Um mögliche Personenschäden durch abruptes Anlaufen der Nähmaschine zu verhindern, schalten Sie die Betriebsart
unbedingt auf den „Greifersteuerungs-Einstellmodus" um.
Der Nähfuß hebt sich automatisch, wenn die Betriebsart auf den „Greifersteuerungs-Einstellmodus" umgeschaltet
wird. Außerdem senkt sich der Nähfuß ebenfalls, wenn der „Greifersteuerungs-Einstellmodus" beendet ist und die
Stromversorgung ausgeschaltet wird. Halten Sie während der Ausführung des Vorgangs unbedingt Ihre Hände usw.
vom Nähfuß fern.
Bei einer Nähmaschine, die mit der Stichauslassungs-Erkennungsvorrichtung ausgestattet ist, kann das von der
Sensor-LED abgestrahlte Licht in die Augen fallen und Blendung verursachen, wenn die Greifersteuerung eingestellt
wird. Um dies zu vermeiden, decken Sie die LED ab, bevor Sie die Greifersteuerung einstellen.
❶
❷
0,05 b i s
0,2 mm
a
2)
Um den Greifernadelschutz in Richtung a zu biegen, die Nadelschutz-Einstellschraube in Richtung A drehen.
3)
Um den Greifernadelschutz in Richtung b zu biegen, die Nadelschutz-Einstellschraube in Richtung B drehen.
4)
Im letzten Schritt des Verfahrens ist der Abstand zwischen Nadel und Greifer entsprechend einzustellen.
7. Einstellen des Spulenkapsel-freigabehebels
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die
folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß
der Motor vollkommen stillsteht.
❷
❶
A
❹
B
A
❸
b
❹
❸
❻
❺
– 10 –
Wenn ein Greifer ausgewechselt worden ist, muß die
Position des Greifernadelschutzes überprüft werden.
In der Standardposition des Greifernadelschutzes ❷
muß dieser gegen die Seitenfläche der Nadel ❶ drü-
cken, so daß die Nadel um 0,05 bis 0,2 mm von ihrer
senkrechten Position abgelenkt wird.
Wenn der oben genannte Standardzustand nicht er-
reicht wird, führen Sie einen Schraubendreher (klein) ❹
in die Nadelschutz-Einstellschraube ❸ ein, und justie-
ren Sie die Position des Nadelschutzes.
1)
Versetzen Sie die Nähmaschine in den Greifer-Ein-
stellmodus.
1)
Die Greiferabdeckung öffnen. (Öffnungsverfahren:
Die Greiferabdeckung direkt nach oben anheben
und nach rechts oder links verschieben.)
2)
Das Handrad in seiner normalen Drehrichtung
drehen, um den Spulenkapsel-Freigabehebel ❶ in
seine hintere Endposition zu bringen.
Den Innengreifer ❷ in Pfeilrichtung drehen, bis der
3)
Anschlag ❸ gegen die Schlitze in der Stichplatte
❹ gedrückt wird.
Die Feststellschraube ❺ der Spulenkapsel-Öff-
4)
nungshebelkurbel lösen. Den Abstand zwischen
dem Spulenkapsel-Öffnungshebel und dem Vor-
sprung A der Spulenkapsel auf 0,2 bis 0,3 mm ein-
stellen.
Die Feststellschraube ❺ anziehen, während die
5)
Kurbel ❻ des Spulenkapsel-Öffnungshebels nie-
dergedrückt wird.
Bewegen Sie die Spulenkapsel-Freigabehebel ❶
6)
auf und ab, um sicherzustellen, dass kein Spiel in
der Druckrichtung vorhanden ist.
Im Falle der 2-Nadel-Maschine ist die gleiche
Einstellung sowohl am rechten als auch am
linken Greifer vorzunehmen.
