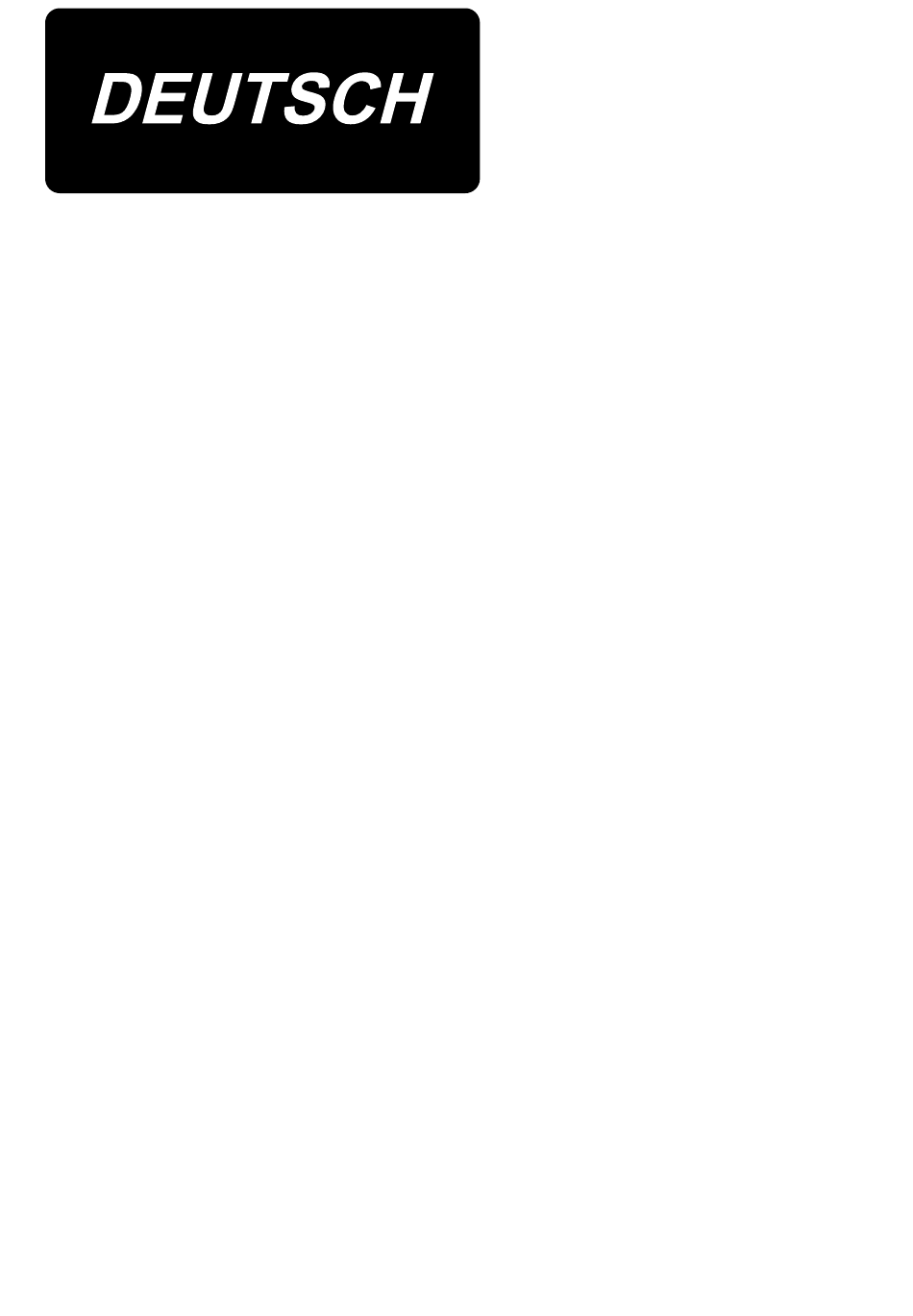

- Seite 1 DEUTSCH PLC-2710N-7,2760N,2760N-7,2760NL BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALT 1. Technische Daten ......................1 2. Einfädeln des Maschinenkopfes ................... 3 3. Einstellen der pneumatischen Mittenführung (PLC-2760N, 2760N-7, 2760NL) ..................5 3-1. Wahl der optionalen Eingabefunktion ..............5 3-2. Wahl der optionalen Ausgabefunktion ..............6 3-3. Einstellen der Hilfsvorrichtung (PLC-2760N, 2760NL) ........7 3-4. -
Seite 3: Technische Daten
Betätigungsmechanismus 19 Fadenabschneidemethode 20 Schmierung Automatische Schmierung über Öltank (mit Ölstandanzeiger) 21 Schmieröl JUKI New Defrix Oil No. 1 (entspricht ISO-Standard VG7) oder JUKI MACHINE OIL No.7 22 Bettgröße 643 mm × 178 mm 23 Platz unter dem Arm 347 mm × 298 mm 24 Handradgröße... - Seite 4 19 Fadenabschneidemethode Nockengetriebene Schere 20 Schmierung Automatische Schmierung über Öltank (mit Ölstandanzeiger) 21 Schmieröl JUKI New Defrix Oil No. 1 (entspricht ISO-Standard VG7) oder JUKI MACHINE OIL No.7 22 Bettgröße 643 mm × 178 mm 23 Platz unter dem Arm 347 mm ×...
-
Seite 5: Einfädeln Des Maschinenkopfes
2. Einfädeln des Maschinenkopfes [PLC-2710N-7] WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Den Maschinenkopf gemäß der in der AbbiIdung gezeigten ReihenfoIge einfädeIn. - Seite 6 [PLC-2760N, 2760N-7, 2760NL] WARNUNG : Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß der Motor vollkommen stillsteht. Den Maschinenkopf gemäß der in der AbbiIdung gezeigten ReihenfoIge einfädeIn.
-
Seite 7: Einstellen Der Pneumatischen Mittenführung (Plc-2760N, 2760N-7, 2760Nl)
3. Einstellen der pneumatischen Mittenführung (PLC-2760N, 2760N-7, 2760NL) ❶ Ⓐ Ⓑ ❷ ❸ ❹ ❺ ❻ ❼ 3-1. Wahl der optionalen Eingabefunktion ❼ gedrückt halten. (Die Anzeigeelemente, Schalten Sie die Stromversorgung ein, während Sie die Taste die im vorherigen Vorgang geändert wurden, werden angezeigt.) Falls sich die Bildschirmanzeige nicht ändert, beginnen Sie den Vorgang noch einmal von vorne. -
Seite 8: Wahl Der Optionalen Ausgabefunktion
3-2. Wahl der optionalen Ausgabefunktion Wählen Sie die Funktion Nr. 12 mit dem Bedienungsverfahren der op- tionalen Eingabe-Einstellungsverfahren 1 und 2. Wählen Sie den Posten „oUT“ mit den Tasten ❺ und ❻ . Wählen Sie o13/o15 mit der Taste ❹ . Wählen Sie die Mittenführungs-Tasteneingabefunktion „CGUd“... -
Seite 9: Einstellen Der Hilfsvorrichtung (Plc-2760N, 2760Nl)
3-3. Einstellen der Hilfsvorrichtung (PLC-2760N, 2760NL) ❶ Ⓐ Ⓑ ❷ ❸ ❹ ❺ ❻ ❼ ❼ gedrückt halten. Schalten Sie die Stromversorgung ein, während Sie die Taste Wenn Sie die Taste drei Sekunden oder länger gedrückt halten, ertönt der Summer, damit Sie die Funktionen einstellen können, die im Wartungsmodus verfügbar sind. -
Seite 10: Druckluftleitungen (Plc-2760N,2760Nl)
3-4. Druckluftleitungen (PLC-2760N,2760NL) CN152 CN154 CN155 CN153 CN151 Mittenführung (Kabelmarke ⑩ ) (Ohne Drahtmarkierung) Stecker (Kabelmarke ⑧ ) (PX950013000) (Kabelmarke ⑥ ) Den vom Maschinenkopf kommenden Luftschlauch unter Berücksichtigung der Nummer des Luftschlauchs und der Nummer des Anschlusses an der oben gezeigten Position anschließen. Stecken Sie den Stecker in die Halbkupplung des CN154.
