6)

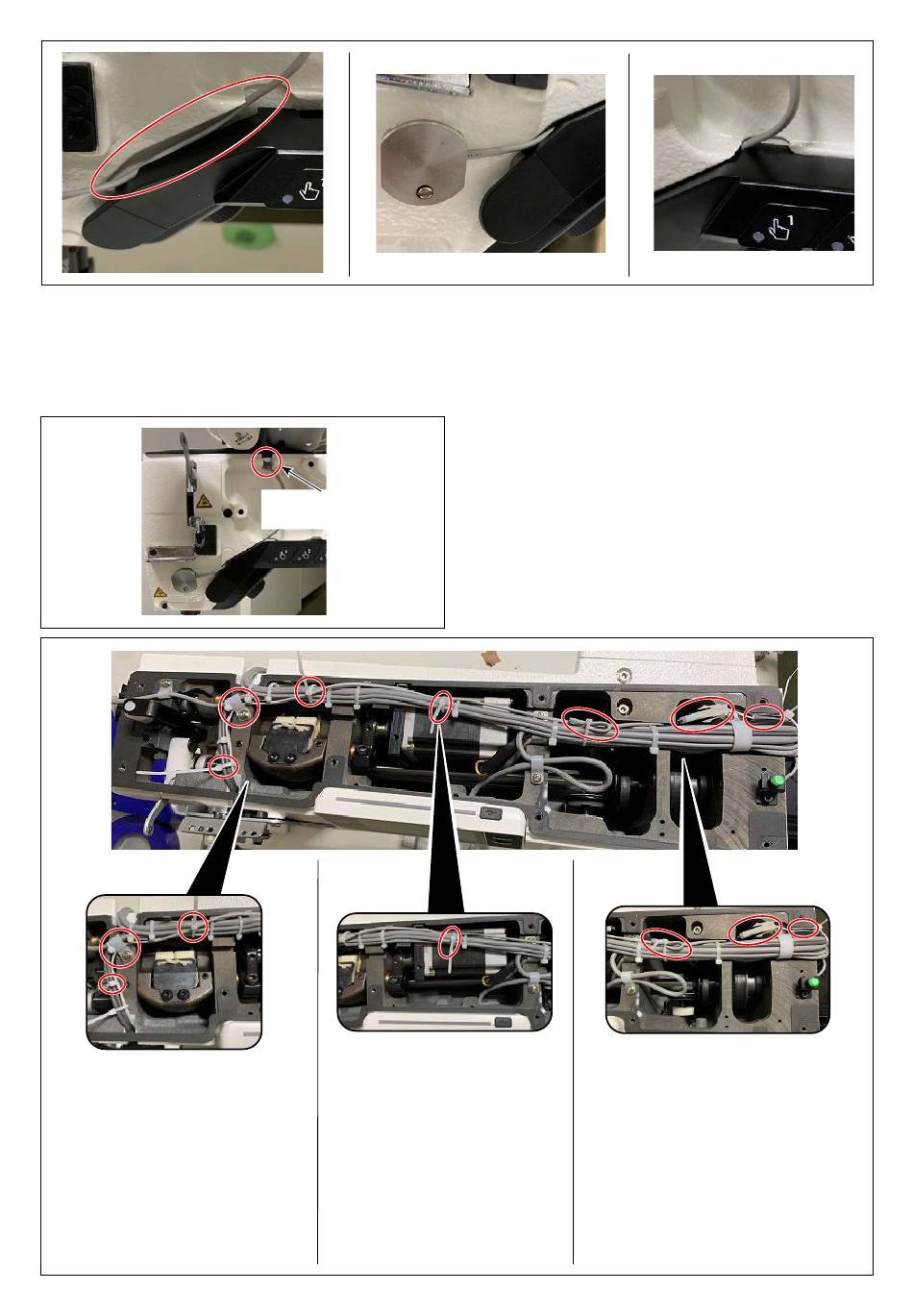

Ziehen Sie den 6-Stufen-Schalter zu sich heran. Legen Sie das Fadenklemmenmagnetkabel auf den Stufen-
teil. Setzen Sie dann den 6-Stufen-Schalter wieder ein, und sichern Sie ihn mit den Befestigungsschrauben.
Ziehen Sie dabei leicht am Fadenklemmenmagnetkabel, um sicherzustellen, dass es sich bewegen lässt.
Falls sich das Kabel nicht bewegen lässt, kann es sich unter dem 6-Stufen-Schalter verfangen haben. Entfer-
nen Sie in einem solchen Fall den 6-Stufen-Schalter und das Kabel einmal, und bauen Sie sie wieder korrekt
ein.
8)
Entfernen Sie die Befestigungs-
schrauben der Kabelschelle.
Führen Sie das Kabel des Fa-
denklemmenmagneten durch
die Kabelclips, und befestigen
Sie die Kabelclips wieder mit
den Befestigungsschrauben.
Bündeln Sie die Kabel mit ei-
nem Kabelbinder (klein).
Kerbe im
Maschinenarm
9)
Bündeln Sie die Kabel mit
dem Kabelbinder (klein).
– 26 –
7)
Führen Sie das Kabel auf die rechte Seite, wobei
Sie darauf achten müssen, dass es nicht unter dem
Spannscheiben-Schwebemagnet eingeklemmt
wird, und führen Sie es durch die Kerbe im Maschi-
nenarm.
10) Schließen Sie das Kabel des Fa-
denklemmenmagneten an das Ver-
bindungskabel (Baugr.) des Faden-
klemmenmagneten an, und verlegen
Sie es, wie in der Abbildung gezeigt.
Bündeln Sie die überschüssige
Länge des Fadenklemmenmagnet-
kabels mit einem Kabelbinder (klein)
zusammen.
Montieren Sie das Fadenklemmen-
magnet-Verbindungskabel (Baugr.)
im konkaven Teil des Maschinen-
arms.
