❺
❹
❸
ø4 Schlauch
2

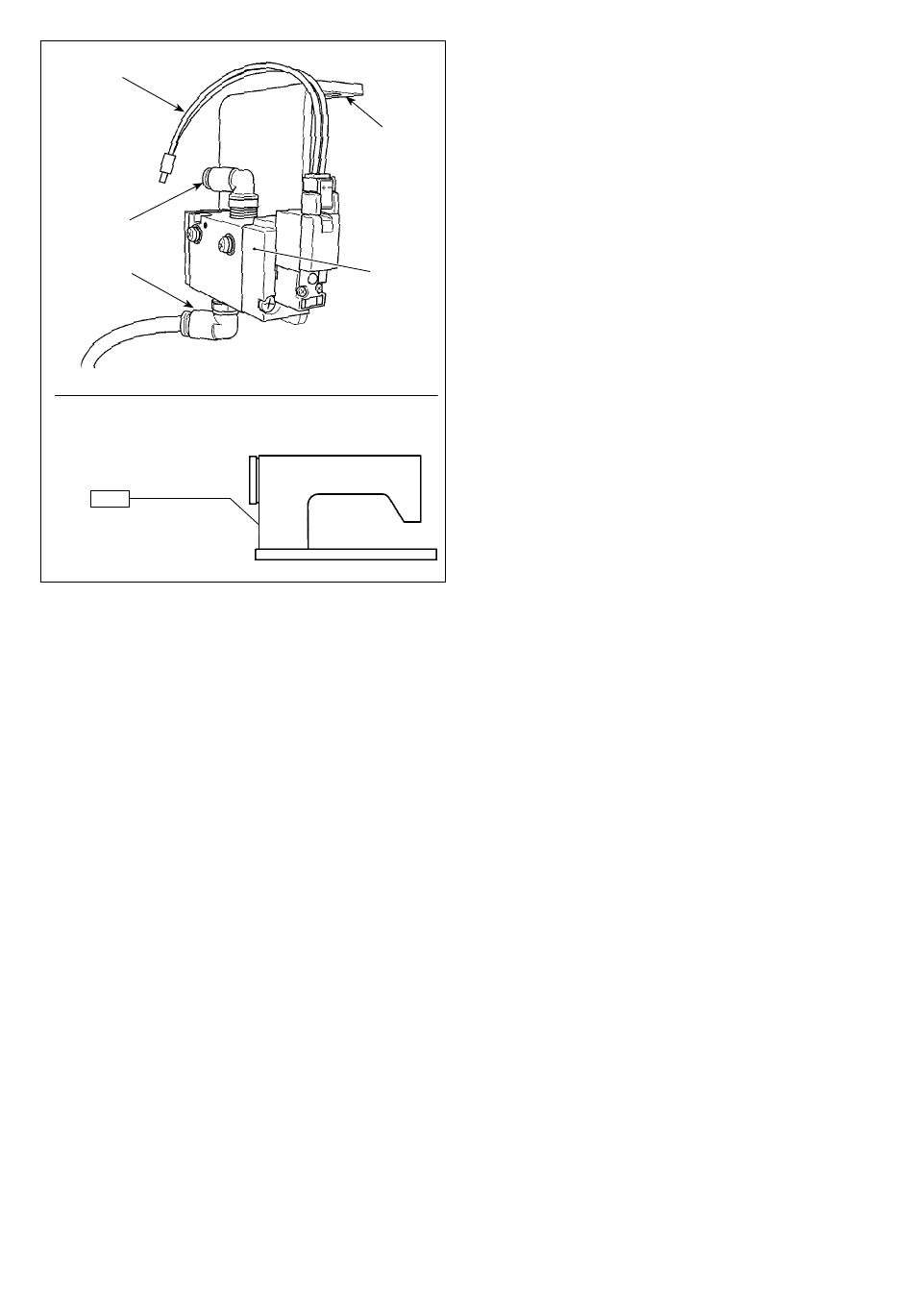

(3) Befestigen des Magnetventils
Befestigen Sie die Magnetventileinheit ❷ mit der
1)
Zubehörschraube ❶ (SK3452001SE) an der Un-
❶
terseite des Tisches.
2)
Schließen Sie den in Schritt 4) unter „(1) Installie-
ren des Reglers" beschriebenen Schlauch φ6 an
das Verbindungsstück ❸ an.
Schneiden Sie den Schlauch φ6 vor der Verwen-
dung auf eine geeignete Länge zu.
❷
3)
Schließen Sie den von der pneumatischen Mitten-
führung kommenden Luftschlauch φ4 an das Ver-
bindungsstück ❹ an.
Schließen Sie den Stecker ❺ an CN59 am Elektro-
4)
schaltkasten an.
– 5 –
