16. Fadenklemmvorrichtung

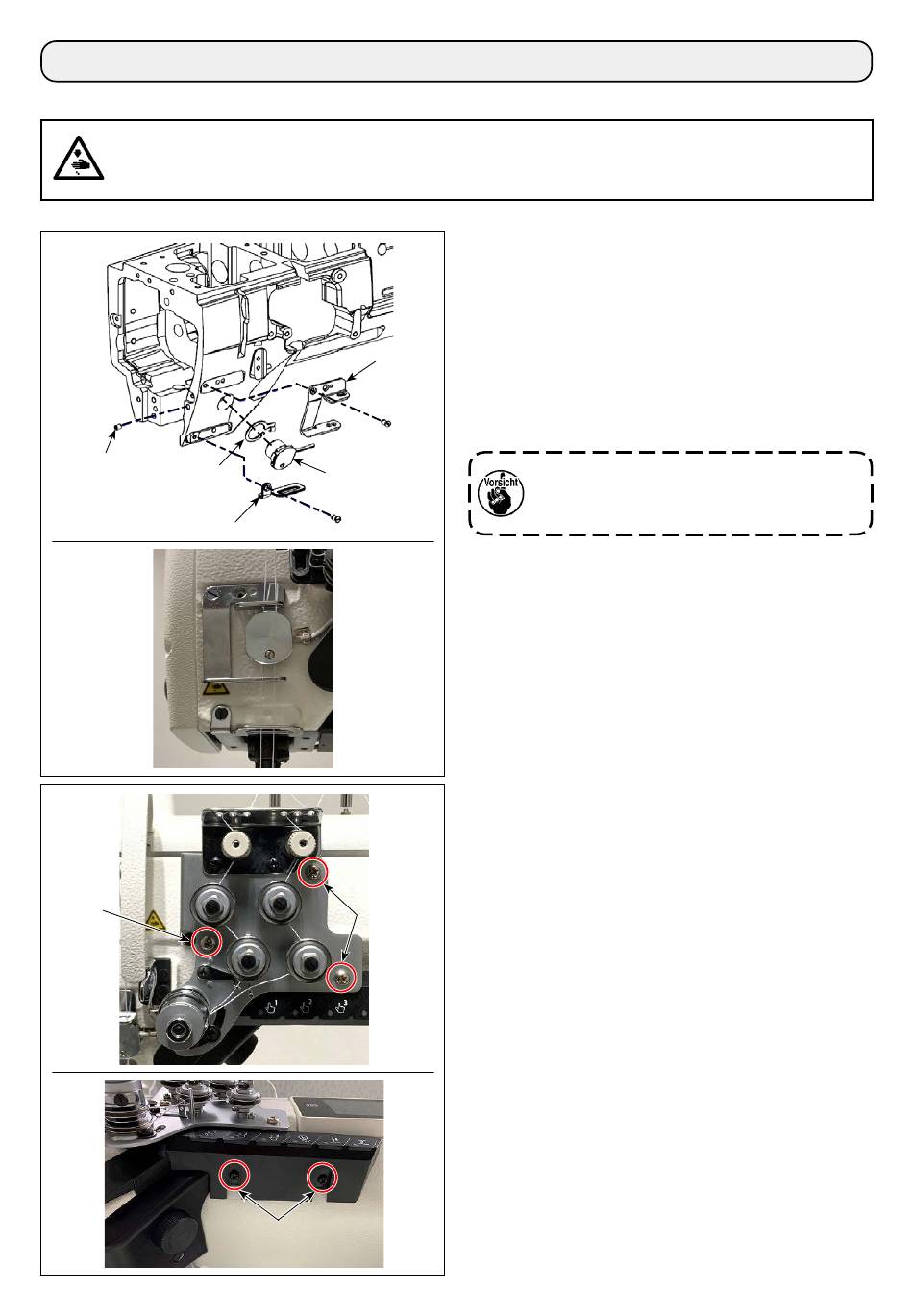

16-1. So installieren Sie die Fadenklemmvorrichtung
WARNUNG :
Um durch plötzliches Anlaufen der Nähmaschine verursachte Verletzungen zu vermeiden, führen Sie die
folgende Arbeit erst aus, nachdem Sie den Netzschalter ausgeschaltet und sich vergewissert haben, daß
der Motor vollkommen stillsteht.
Entfernen Sie die obere Abdeckung, die Stirnplatte, das Handrad und die Motorabdeckung.
❸
❷
❻
❹
❶
❺
❻ ❻
❼ ❼
1)
Entfernen Sie die Fadengeberführung, die Nadel-
fadenklemme (Baugr.) und den Gummistopfen.
Befestigen Sie die Kabelverschraubung ❷ des Fa-
2)
denklemmenmagneten am Fadenklemmenmagne-
ten ❶ . Installieren Sie dann die Teile am Maschi-
nenarm.
Drehen Sie die Befestigungsschraube ❸ von der
3)
Rahmenseite her ein, um den Fadenklemmenmag-
neten ❶ zu sichern.
Ziehen Sie die Befestigungsschraube nicht
zu fest an, um eine Verformung des Magne-
ten zu verhindern.
Installieren Sie die Zangenfadenführung ❹ und die
4)
Fadengeberführung B ❺ am Maschinenarm.
Entfernen Sie die Befestigungsschrauben ❻ (an
5)
drei Stellen) des Fadenspannungsreglers (Baugr.)
und die Befestigungsschrauben ❼ (an zwei Stel-
len) des 6-Stufen-Schalters.
