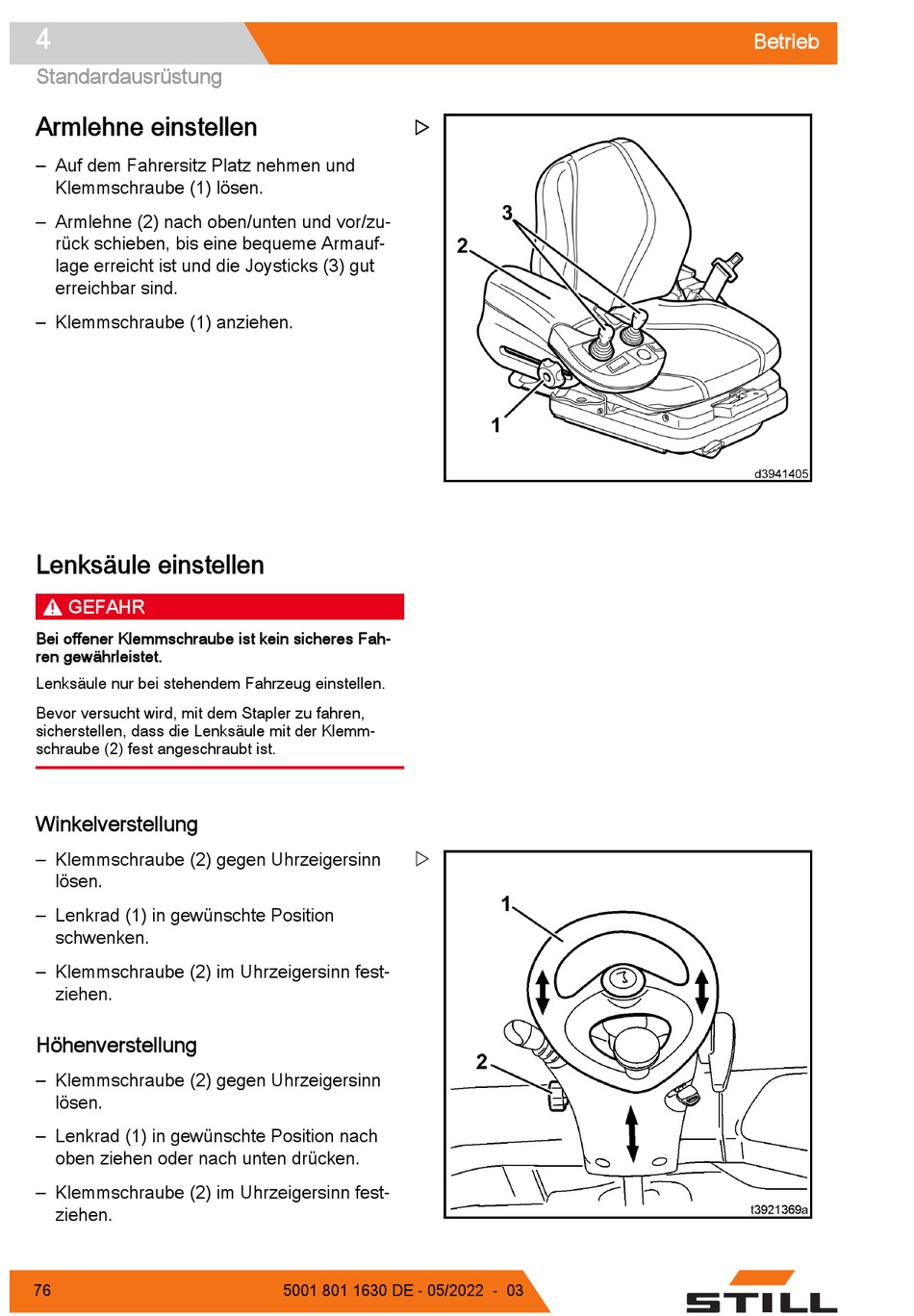

Armlehne Einstellen; Lenksäule Einstellen; Winkelverstellung; Höhenverstellung - Still Mtu Eu5 Originalbetriebsanleitung

4
Standardausrüstung

Armlehne einstellen

– Auf dem Fahrersitz Platz nehmen und
Klemmschraube (1) lösen.
– Armlehne (2) nach oben/unten und vor/zu-
rück schieben, bis eine bequeme Armauf-
lage erreicht ist und die Joysticks (3) gut
erreichbar sind.
– Klemmschraube (1) anziehen.
Lenksäule einstellen
GEFAHR
Bei offener Klemmschraube ist kein sicheres Fah-
ren gewährleistet.
Lenksäule nur bei stehendem Fahrzeug einstellen.
Bevor versucht wird, mit dem Stapler zu fahren,
sicherstellen, dass die Lenksäule mit der Klemm-
schraube (2) fest angeschraubt ist.

Winkelverstellung

– Klemmschraube (2) gegen Uhrzeigersinn
lösen.
– Lenkrad (1) in gewünschte Position
schwenken.
– Klemmschraube (2) im Uhrzeigersinn fest-
ziehen.
Höhenverstellung
– Klemmschraube (2) gegen Uhrzeigersinn
lösen.
– Lenkrad (1) in gewünschte Position nach
oben ziehen oder nach unten drücken.
– Klemmschraube (2) im Uhrzeigersinn fest-
ziehen.
76


5001 801 1630 DE - 05/2022 - 03
Betrieb
