4
Optionale Ausrüstung

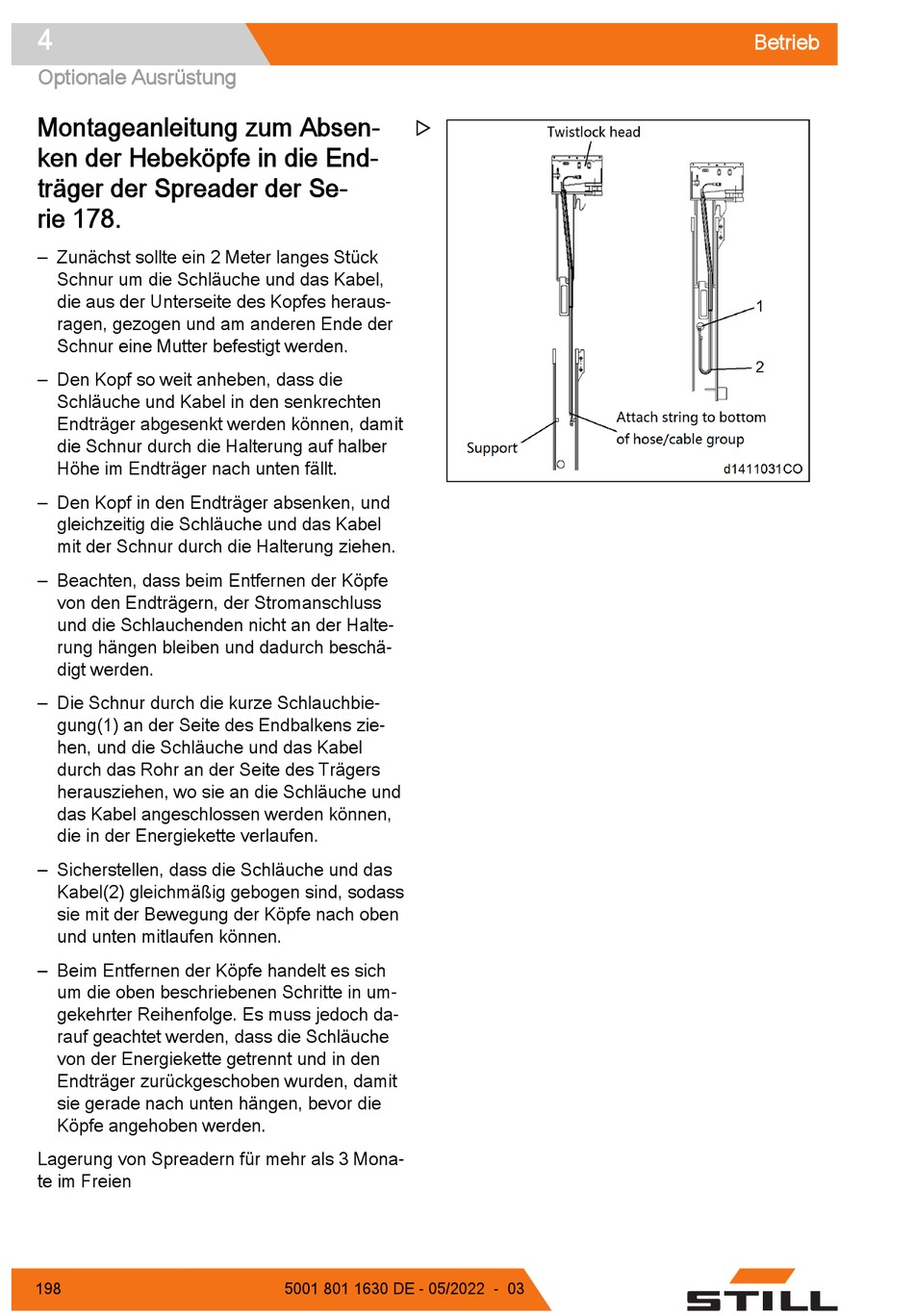

Montageanleitung zum Absen-
ken der Hebeköpfe in die End-
träger der Spreader der Se-
rie 178.
– Zunächst sollte ein 2 Meter langes Stück
Schnur um die Schläuche und das Kabel,
die aus der Unterseite des Kopfes heraus-
ragen, gezogen und am anderen Ende der
Schnur eine Mutter befestigt werden.
– Den Kopf so weit anheben, dass die
Schläuche und Kabel in den senkrechten
Endträger abgesenkt werden können, damit
die Schnur durch die Halterung auf halber
Höhe im Endträger nach unten fällt.
– Den Kopf in den Endträger absenken, und
gleichzeitig die Schläuche und das Kabel
mit der Schnur durch die Halterung ziehen.
– Beachten, dass beim Entfernen der Köpfe
von den Endträgern, der Stromanschluss
und die Schlauchenden nicht an der Halte-
rung hängen bleiben und dadurch beschä-
digt werden.
– Die Schnur durch die kurze Schlauchbie-
gung(1) an der Seite des Endbalkens zie-
hen, und die Schläuche und das Kabel
durch das Rohr an der Seite des Trägers
herausziehen, wo sie an die Schläuche und
das Kabel angeschlossen werden können,
die in der Energiekette verlaufen.
– Sicherstellen, dass die Schläuche und das
Kabel(2) gleichmäßig gebogen sind, sodass
sie mit der Bewegung der Köpfe nach oben
und unten mitlaufen können.
– Beim Entfernen der Köpfe handelt es sich
um die oben beschriebenen Schritte in um-
gekehrter Reihenfolge. Es muss jedoch da-
rauf geachtet werden, dass die Schläuche
von der Energiekette getrennt und in den
Endträger zurückgeschoben wurden, damit
sie gerade nach unten hängen, bevor die
Köpfe angehoben werden.
Lagerung von Spreadern für mehr als 3 Mona-
te im Freien
198

5001 801 1630 DE - 05/2022 - 03
Betrieb
