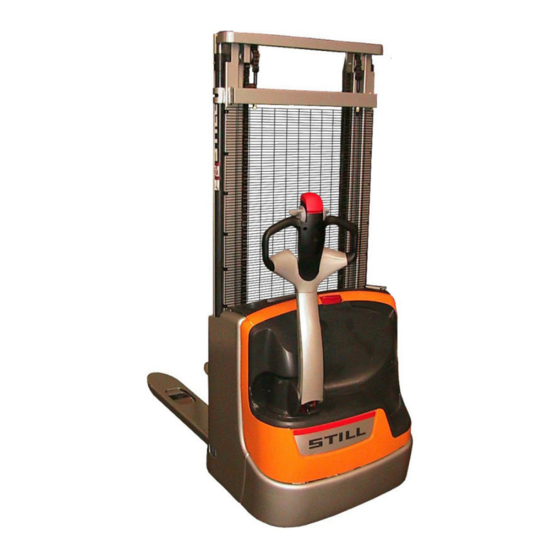

Still EXV 10i Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Still Anleitungen
  4. Gabelstapler
  5. EXV 10i
  6. Originalbetriebsanleitung

Still EXV 10i Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für EXV 10i:
Inhaltsverzeichnis

Werbung

Quicklinks

Originalbetriebsanleitung
Hochhubwagen
EXV 10 Basic
EXV 10/10i
EXV 12/12i
EXV 14C/14iC
45728043431 DE - 05/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Still EXV 10i

Inhaltszusammenfassung für Still EXV 10i

  • Seite 1 Originalbetriebsanleitung Hochhubwagen EXV 10 Basic EXV 10/10i EXV 12/12i EXV 14C/14iC 45728043431 DE - 05/2017...

  • Seite 3: Herstelleradresse Und Kontaktdaten

    Vorwort Herstelleradresse und Kontaktdaten STILL GmbH Berzeliusstraße 10 22113 Hamburg Telefon: +49 (0) 40 7339-0 Telefax: +49 (0) 40 7339-1622 Mail: info@still.de Website: http://www.still.de 45728043431 DE - 05/2017...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung Fahrzeugdaten ............2 Allgemeine Informationen .
  • Seite 6 Inhaltsverzeichnis Sicherheitsvorrichtungen ..........23 Lage der Sicherheitsvorrichtungen .
  • Seite 7 Inhaltsverzeichnis Einfahren ............63 Kontrollen und Maßnahmen vor Arbeitsbeginn .
  • Seite 8 Inhaltsverzeichnis Wählhebel für die Ladekurve (nur mit fahrzeugeigenem Ladegerät) ....98 Aufladen der Batterie mit dem fahrzeugeigenen Ladegerät (optional) ....99 Batterietyp .

  • Seite 9: Einleitung

    Einleitung...

  • Seite 10: Fahrzeugdaten

    Einleitung Fahrzeugdaten Fahrzeugdaten Alle wesentlichen Gabelstaplerdaten sollten in die folgende Tabelle eingetragen werden, damit sie dem Vertriebsnetz oder dem auto- risierten Servicecenter bei Bedarf vorgelegt werden können. Seriennummer Lieferdatum Allgemeine Informationen • Dieses Handbuch enthält "Originalanwei- die auf eine Nichtbefolgung der Anweisun- sungen", die vom Hersteller verfasst wur- gen in dieser Anleitung, in den „Vorschriften den.
  • Seite 11 Einleitung Zur Verwendung des Handbuchs Dieses Handbuch enthält allgemeine Informa- ACHTUNG tionen. Berücksichtigen Sie die Angaben, die Eine Nichtbeachtung der Anweisungen, die von für Ihr jeweiliges Gabelstaplermodell zutref- diesem Symbol hervorgehoben werden, kann fen. Schäden am Gabelstapler hervorrufen und in manchen Fällen zur Nichtigkeit der Garantie führen.

  • Seite 12: Ausgabe- Und Letztes Überarbeitungsdatum Dieses Handbuchs

    Einleitung Ausgabe- und letztes Überarbeitungsdatum dieses Handbuchs Ausgabe- und letztes Überarbeitungsdatum dieses Handbuchs Das Herausgabedatum dieser Betriebsanlei- tung ist auf das Deckblatt gedruckt. Der Hersteller arbeitet ständig an der Verbes- serung seiner Flurförderzeuge und behält sich daher das Recht vor, Änderungen vorzuneh- men und alle Forderungen zurückzuweisen, die sich auf die Informationen in diesem Hand- buch beziehen.
  • Seite 13 Einleitung Auslieferung des Gabelstaplers und der Dokumentation Falls Arbeitsgeräte, sonstige Geräte oder Vorrichtungen vorhanden sind, ist dafür zu sorgen, dass diese auch mit der Bestellung übereinstimmen und dass die zugehörigen Bedienungs- und Wartungsunterlagen und entsprechende EG-Deklarationen (sofern nach geltenden Vorschriften notwendig) beigefügt wurden.

  • Seite 14: Eg-Konformitätserklärung Gemäß Maschinenrichtlinie

    Einleitung EG-Konformitätserklärung gemäß Maschinenrichtlinie EG-Konformitätserklärung gemäß Maschinenrichtlinie Erklärung STILL GmbH Berzeliusstraße 10 D-22113 Hamburg Wir erklären, dass die Maschine Flurförderzeugart entsprechend dieser Betriebsanleitung entsprechend dieser Betriebsanleitung mit der Maschinen-Richtlinie 2006/42/EG in der letzten gültigen Fassung übereinstimmt. Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: siehe EG-Konformitätserklärung...

  • Seite 15: Technischer Kundendienst Und Ersatzteilservice

    Einleitung Technischer Kundendienst und Ersatzteilservice Technischer Kundendienst und Ersatzteilservice Anfragen zu planmäßigen Wartungen und satzteilen werden die technischen Eigen- Reparaturen an Gabelstaplern richten Sie schaften des Gabelstaplers langfristig sicher bitte an das autorisierte Servicenetz. gestellt. Das autorisierte Servicenetz verfügt über Für die Gabelstaplerwartung und -reparatur Techniker, die vom Hersteller geschult wur- dürfen nur die vom Hersteller angebotenen...

  • Seite 16: Arbeitsbedingungen

    Einleitung Arbeitsbedingungen • Der Transport schwankender Lasten • Das Schieben oder Ziehen von Lasten • Der Transport von Lasten, deren Schwer- • Fahren an Hanglagen mit nach unten punkt bezogen auf die mittlere Längsebene zeigender Last des Gabelstaplers deutlich versetzt ist •...

  • Seite 17: Arbeitsgeräte

    Einleitung Arbeitsgeräte EU-Prüfzeichen und die Garantie ungültig. GEFAHR Davon sind folgende Punkte ausgenommen: Falls der Gabelstapler ab Werk oder später mit Vor- • Montage der Zusatzgeräte vom Hersteller richtungen ausgerüstet wird, die nicht ionisierende Strahlen aussenden (z. B. Funksender, RFID-Sen- •...
  • Seite 18 Einleitung Der Umwelt zuliebe HINWEIS Bei der Entsorgung von Batterien ist die Dokumentation des Batterieherstellers zu beachten. UMWELTHINWEIS Es wird empfohlen, für die Entsorgung mit einem Entsorgungsfachbetrieb zusammenzu- arbeiten. 45728043431 DE - 05/2017...

  • Seite 19: Verpackung

    Einleitung Der Umwelt zuliebe Verpackung Bei Lieferung des Staplers sind bestimmte Teile zum Zweck des Transportschutzes verpackt. Diese Verpackung ist vor der ersten Inbetriebnahme vollständig zu entfernen. UMWELTHINWEIS Das Verpackungsmaterial ist nach Lieferung des Staplers vorschriftsmäßig zu entsorgen. 45728043431 DE - 05/2017...
  • Seite 20 Einleitung Der Umwelt zuliebe 45728043431 DE - 05/2017...

  • Seite 21: Sicherheit

    Sicherheit...

  • Seite 22: Sicherheitsrichtlinien

    Sicherheit Sicherheitsrichtlinien Sicherheitsrichtlinien Allgemeine Vorsichtsmaßnahmen maßnahmen aufgeführt. Zu diesen Maß- HINWEIS nahmen gehören auch die im Handbuch „ Nachfolgend sind einige beim Einsatz des Richtlinien für den industriellen Einsatz von Gabelstaplers durchzuführende Sicherheits- Flurförderfahrzeugen “aufgeführten. Allgemeine Sicherheitsvorschriften • Lassen Sie den Gabelstapler nur von qua- Behörden vorgegebenen Sicherheitsab- lifiziertem, geschultem und autorisiertem stände ein.

  • Seite 23: Bodenbedingungen

    Sicherheit Sicherheitsrichtlinien • Unter dem Einfluss von Drogen oder verwenden, dass seine Aufmerksamkeit Alkohol stehende Personen dürfen den von der umgebenden Arbeitsumgebung Stapler nicht benutzen. ablenken könnte. • Der Bediener darf keinen MP3-Player oder ein beliebiges elektrisches Gerät Bodenbedingungen Der Fußboden muss glatt sein und darf keine ACHTUNG Löcher oder Einbrüche aufweisen, die sich nur Es ist verboten, mit dem Stapler über Risse oder be-...

  • Seite 24: Sicherheitsvorschriften Hinsichtlich Der Betriebsstoffe

    Sicherheit Sicherheitsrichtlinien ACHTUNG UMWELTHINWEIS Wenn Sie Brandgeruch bemerken, halten Sie den Melden Sie jegliche Leckage von Öl und/oder Gabelstapler an und schalten Sie den Motor aus. Batterieflüssigkeit, da diese Stoffe gefährlich Klemmen Sie dann die Batterie ab. und stark umweltbelastend sind. Sicherheitsvorschriften hinsichtlich der Betriebsstoffe Regeln zur Handhabung und Entsorgung Stellen Sie vor der Durchführung aller Arbei-...

  • Seite 25: Restrisiken

    Sicherheit Restrisiken GEFAHR Vorschriften zum Umgang mit Batterien entsprechen (z. B. EN 50272-3 etc.). Dünne Strahlen von unter Hochdruck stehendem • In einem Radius von 2 m um eine geladene Öl können die Haut durchdringen. Suchen Sie mithilfe eines Stücks Pappe nach möglichen Leck- Batterie bzw.

  • Seite 26: Standsicherheit

    Sicherheit Restrisiken schenfalls, eines Ausfalls usw. unverzüglich reagieren zu können. VORSICHT Alle Personen, die sich in der Nachbarschaft des Staplers aufhalten, müssen auf die Gefahren hingewiesen werden, die durch den Einsatz des Staplers entstehen. Darüber hinaus machen wir auf die Sicherheits- richtlinien in dieser Betriebsanleitung aufmerksam.

  • Seite 27: Elektromagnetische Strahlung

    Sicherheit Elektromagnetische Strahlung des Neigemoments, was sich auf die Standsi- cherheit auswirkt. Die Gefahren können sein: • Verlust der Standsicherheit durch ver- rutschte oder instabile Last u. Ä. • zu schnelle Kurvenfahrt • Fahren mit angehobener Last • Fahren mit zur Seite ausgeschobener Last (z.
  • Seite 28 Sicherheit Geräusch ACHTUNG Der oben angegebene Wert kann für einen Ver- gleich von Gabelstaplern derselben Kategorie verwendet werden. Dies kann jedoch nicht zur Ermittlung des an Arbeitsplätzen auftretenden Geräuschpegels verwendet werden. Während des tatsächlichen Staplerbetriebs können Geräuschbe- lastungswerte auftreten, die höher oder niedriger als die oben genannten sind.

  • Seite 29: Vibrationen

    Sicherheit Vibrationen Vibrationen Vibrationen, denen Hände und Arme ACHTUNG ausgesetzt sind Der oben angegebene Wert kann für einen Ver- gleich von Gabelstaplern derselben Kategorie Der folgende Wert gilt für alle Staplermodelle: verwendet werden. Er ist nicht zur Bestimmung • ā <...

  • Seite 30: Sicherheitstechnische Prüfungen

    Sicherheitstechnische Prüfungen Sicherheitstechnische Prüfungen Regelmäßige Sicherheitsüberprü- fung des Staplers Sicherheitsüberprüfung nach Zeit und außergewöhnlichen Vorkommnissen STILL GmbH Hamburg Der Betreiber muss sicherstellen, dass der Regelmäßige Prüfung Stapler mindestens einmal im Jahr oder nach (FEM 4.004) besonderen Vorkommnissen überprüft wird. nach nationalen Vorschriften basierend auf den EG-Richtlinien: Dabei muss eine vollständige Prüfung des...

  • Seite 31: Sicherheitsvorrichtungen

    Sicherheit Sicherheitsvorrichtungen Sicherheitsvorrichtungen Lage der Sicherheitsvorrichtungen Die wichtigsten Sicherheitsvorrichtungen am Stapler Der Fahrer muss über die folgenden Sicher- Hupe heitsvorrichtungen informiert sein. Elektromagnetbremse Schutzgitter Bremsen des Staplers, wenn der Deichse- Sicherheitsvorrichtung zum Schutz vor larm die obere oder die untere Endposition Quetschungen erreicht.

  • Seite 32: Beschädigungen, Mängel, Missbrauch Von Sicherheitseinrichtungen

    Sicherheit Sicherheitsvorrichtungen Beschädigungen, Mängel, Miss- brauch von Sicherheitseinrichtun- Beschädigungen oder sonstige Mängel am Fahrzeug oder am Anbaugerät muss der Fahrer sofort dem Aufsichtspersonal melden. Fahrzeuge und Anbaugeräte, die nicht funk- tions- und verkehrssicher sind, dürfen bis zu ihrer ordnungsgemäßen Instandsetzung nicht eingesetzt werden.

  • Seite 33: Übersicht

    Übersicht...

  • Seite 34: Technische Beschreibung

    Übersicht Technische Beschreibung Technische Beschreibung Die Fahrzeuge EXV10 Basic, EXV10, EXV12 • EXV10 Basic und EXV10: 1000 kg und EXV12i, EXV14C und EXV14iC sind zum • EXV12 und EXV12 i: 1200 kg Heben und Stapeln von Paletten von bis zu •...

  • Seite 35: Fahrzeugeigene Ausstattung

    Übersicht Technische Beschreibung und zwei seitlichen Zylindern sowie einem • Gegenstrom, wenn Fuß vom Fahrpedal mittleren Zylinder genommen wird, • Gegenstrom durch Änderung der Fahrtrich- tung, Fahren • Gegenstrom, gesteuert durch Anti- Ein langer, robuster und ergonomisch geform- Quetsch-Knopf ter Deichselarm erlaubt ein einfaches Fahren •...

  • Seite 36: Übersichten

    Übersicht Übersichten Übersichten 0252_003-066 Hubgerüst Stützrad Lastketten Antriebsrad Schutzgitter Getriebe Deichsel Fahrmotor Not-Aus-Schalter Bremse Sicherungsträger Lastgabel Batteriestecker Lastrollen Integriertes Ladegerät (falls vorhanden) Elektroniktafel Pumpenmotor Batterie Hydraulikölbehälter Hubzylinder 45728043431 DE - 05/2017...

  • Seite 37: Instrumente Und Bedienelemente

    Übersicht Instrumente und Bedienelemente Instrumente und Bedienelemente Deichselbedienelemente 1 — Griff am Deichselkopf 2 und 3 — Fahrschalter 4 — Gabelabsenktaste 5 — Gabelhubtaste 6 — Hupentaster 7 — Anti-Quetsch-Taster 8 — Taste für Kriechgeschwindigkeit (optional — Creep Speed) 9 — Taste zum Anheben der Radarme (optional) 10 —...
  • Seite 38 Übersicht Instrumente und Bedienelemente Die Gabeln kommen in der erreichten Position zum Stillstand. • Der Taster zum Absenken der Gabel (4) ist nur aktiv, wenn die Deichsel in Arbeitsposi- tion geneigt ist. HINWEIS Die Gabelgeschwindigkeit verhält sich • proportional zum Druck, mit dem der Taster (4) gedrückt wird, mit Ausnahme der Version „BASIC“.
  • Seite 39 Übersicht Instrumente und Bedienelemente Wand und Deichselkopf eingeklemmt zu werden. Die Fahrtrichtung des Staplers wird umge- kehrt, wenn Taster (7) mit dem Körper des Bedieners in Berührung kommt. Wenn sich der Bediener entfernt und den Taster (7) löst, hält der Stapler an. Taster für langsame Fahrt (8) (optional —...
  • Seite 40 Übersicht Instrumente und Bedienelemente Taster zum Absenken der Radarme (10) • Taster (10) drücken, um die Radarme abzu- senken. Wenn der Taster losgelassen wird, kommen die Radarme in der erreichten Po- sition zum Stillstand. • Der Taster zum Absenken der Ra- darme (10) ist nur aktiv, wenn die Deichsel in Arbeitsposition geneigt ist.

  • Seite 41: Anzeige

    Übersicht Instrumente und Bedienelemente Anzeige • (1) Anzeige des Batterieladezustands Die Hubfunktion wird abgeschaltet. Die Batte- Anzeige funktioniert, nachdem der Batterie- rie muss aufgeladen werden. stecker angeschlossen wurde. Die Beob- • (2) Wartungsalarm (rot) achtung des Entladevorgangs schützt die Blinkend: weniger als 50 Betriebsstunden Batterie vor Tiefentladung.
  • Seite 42 Übersicht Instrumente und Bedienelemente das Fahrzeug abgeschaltet wird, sollten • (8) STOP-Alarm (rot) diese Fehlercodes notiert werden. Verschiedene Problemtypen. Der Stapler • (6) Störung oder Verschleiß der Bremse ist nicht einsatzbereit (Luftspalt) • (9) Temperaturalarm (rot) Der Stapler ist nicht einsatzbereit Den Stapler abkühlen lassen.

  • Seite 43: Bedienelemente Zum Ein- Und Ausschalten

    Übersicht Instrumente und Bedienelemente Bedienelemente zum Ein- und Ausschalten Ein- und Ausschalten erfolgt über: • Schlüsselschalter (Standardversion) • oder numerische Tastatur „Digicode“ (optional) Standardversion mit Schlüssel Bei der Standardversion, hat der Schlüssel drei Positionen: • Position „0“: Fahrzeug ausgeschaltet. • (2)Position „Schildkröte“: Fahrzeug ein- geschaltet und Fahrzeuggeschwindigkeit begrenzt.

  • Seite 44: Notausschalter

    Übersicht Instrumente und Bedienelemente Notausschalter – Durch Drücken des Notausschalters (1) werden alle Funktionen des Fahrzeugs blockiert. – Um die Betriebsbereitschaft wieder her- zustellen, müssen zunächst die Ursachen des Notfalls beseitigt werden. Dann ist die Deichsel in die Ruheposition zu bringen und der Notausschalter durch Anheben zu lösen.

  • Seite 45: Stellungen Der Deichsel

    Übersicht Instrumente und Bedienelemente Stellungen der Deichsel Die Deichsel entsprechend den Stapler- funktionen positionieren. Bei angehaltenem Stapler sind die folgenden zwei Deichselstellungen möglich: • Position (1) = Arbeitsstellung. In dieser Stellung kann der Bediener die Fahrt mithilfe des Fahrschalters einleiten. In dieser Stellung kann der Bediener die Gabeln mit dem entsprechenden Taster anheben bzw.
  • Seite 46 Übersicht Instrumente und Bedienelemente “Timone sempre attivo” Version (Op- tion — Creep Speed) • Position (2) mit der Funktion „Deichsel immer aktiv“ (optional) = Stellung für Kriechgeschwindigkeit Diese Funktion wird aktiviert, wenn der Taster für Kriechgeschwindigkeit an der Deichsel (3) gedrückt und gleichzeitig der Fahrschalter (4) gedreht oder die Gabelhubtaste betätigt wird.

  • Seite 47: Deichselbedienelemente

    Übersicht Deichselbedienelemente Deichselbedienelemente 1 — Griff am Deichselkopf 2 und 3 — Fahrschalter 4 — Gabelabsenktaste 5 — Gabelhubtaste 6 — Hupentaster 7 — Anti-Quetsch-Taster 8 — Taste für Kriechgeschwindigkeit (optional — Creep Speed) 9 — Taste zum Anheben der Radarme (optional) 10 —...
  • Seite 48 Übersicht Deichselbedienelemente HINWEIS Die Gabelgeschwindigkeit verhält sich • proportional zum Druck, mit dem der Taster (4) gedrückt wird, mit Ausnahme der Version „BASIC“. Wenn sich die Gabeln in der vollständig • abgesenkten Position befinden, wird vor dem Hubende (soft landing) eine Reduktion der Absenkgeschwindigkeit der Gabel automatisch ausgelöst.
  • Seite 49 Übersicht Deichselbedienelemente der Bediener entfernt und den Taster (7) löst, hält der Stapler an. Taster für langsame Fahrt (8) (optional — Creep Speed) • Taster (8) ist mit der Option „Deichsel immer aktiv “ (Creep Speed) ausgestattet. • Wird Taster (8) gedrückt gehalten, und gleichzeitig der Fahrschalter (2 –...

  • Seite 50: Optispeed Deichsel (Falls Vorhanden)

    Übersicht OptiSpeed Deichsel (falls vorhanden) kommen die Radarme in der erreichten Po- sition zum Stillstand. • Der Taster zum Absenken der Ra- darme (10) ist nur aktiv, wenn die Deichsel in Arbeitsposition geneigt ist. OptiSpeed Deichsel (falls vorhanden) Weiter unten werden die je nach Neigung un- terschiedlichen Arbeitsbereiche der Deichsel erklärt: •...

  • Seite 51: Hubmastarten

    Übersicht Hubmastarten Hubmastarten Ihr Fahrzeug kann mit einem der folgenden Hubgerüsttypen ausgestattet sein: • Simplex • Teleskop • NiHo • Triplex Simplex Bei Betätigen der Taste „Hub“ wird der Gabel- träger über eine Kette vom mittleren Zylinder auf die Höhe h3 angehoben. 0252_003-097 Teleskop Bei Betätigen der Taste „Hub“...
  • Seite 52 Übersicht Hubmastarten NiHo Bei Betätigen der Taste „Hub“ wird der Gabel- träger durch den mittleren Zylinder bis an die Spitze des inneren Hubgerüsts (h2') angeho- ben, dann heben die seitlichen Zylinder das innere Hubgerüst auf Maximalhöhe (h3) an. HINWEIS Beim Anheben ist das innere Hubgerüst nie höher positioniert als der Gabelträger.

  • Seite 53: Definition Der Richtungen

    Übersicht Definition der Richtungen Definition der Richtungen Bewegungsrichtung gemäß Regelwerk: • Vorwärtsfahrt (1) (bevorzugte Fahrtrich- tung) • Rechts (2) • Rückwärtsfahrt (3) • Links (4) 0252_003-008 45728043431 DE - 05/2017...

  • Seite 54: Beschriftung

    Übersicht Beschriftung Beschriftung Lage der Etiketten Pb+Sb 2342 Etikett „Stapler Tragfähigkeitsdiagramm“ Etikett „Onboard Ladegerät“ Etikett „Quetschgefahr für die Hände“ Etikett für jährliche Prüfungen (nur Deutsch- „Haken“-Symbol land) Etikett „Quetschgefahr für die Hände“ Warnetikett Etikett „Betriebs- und Wartungsanleitung“ Etikett „Quetschgefahr für die Füße“ (nur Etikett „Gefahr Anheben“...

  • Seite 55: Beschreibung Der Etiketten

    Übersicht Beschriftung Beschreibung der Etiketten (8) Dieses Symbol, falls vorhanden, weist darauf hin, dass der Stapler für Gelbatterien (1) Dieses Etikett gibt die zulässige Last auf ausgeführt ist. Keine anderen Batterietypen den Gabeln in Abhängigkeit von Lastschwer- verwenden. punkt und Hubhöhe an. (9) Dieses Etikett ist nur bei der Ausführung (2) Dieses Symbol befindet sich auf der mit Onboard Ladegerät vorhanden.

  • Seite 56: Seriennummer

    Übersicht Beschriftung Seriennummer xx xxxx x xxxxx HINWEIS Bitte geben Sie bei allen technischen Anfra- gen die Seriennummer an. Die Seriennummer enthält die folgenden Informationen: 1 Produktionsort 2 Typ 3 Baujahr 4 Zählnummer 7090_921-004 45728043431 DE - 05/2017...

  • Seite 57: Datenschild

    Übersicht Beschriftung Datenschild HINWEIS Bei allen technischen Anfragen bitte die Seriennummer angeben. 2327 Nenntragfähigkeit in kg Hersteller Serien-Nr. Gewicht (unbeladen, ohne Batterie) in kg Baujahr EU-Konformitätssymbol QR-Code Batteriespannung in Volt Nennleistung in kW Minimales Batteriegewicht Maximales Batteriegewicht Zusatzgewicht (Ballast) in kg 45728043431 DE - 05/2017...

  • Seite 58: Tragfähigkeitsschild

    Übersicht Beschriftung Tragfähigkeitsschild – Das Typenschild enthält folgende Daten: • (1) CDG = Abstand „C“ zwischen dem Schwerpunkt der Last auf den Gabeln und dem Gabelträger (in mm) • (2) h = Hubhöhe der Gabeln über dem Boden (in mm) •...

  • Seite 59: Beschilderung Des Fahrwerks

    Übersicht Optionen und Varianten Beschilderung des Fahrwerks 2274 Die Seriennummer des Staplers ist auf dem Fahrwerk markiert. Die Seriennummer befindet sich an folgenden Positionen: • A bei Standardausführungen des Staplers • B bei Modellen mit Initialhub Optionen und Varianten Liste der optionalen Armaturen Liste: •...

  • Seite 60: Option Digicode

    Übersicht Optionen und Varianten • Zugangsberechtigung über Digicodesy- stem • Hubhöhenanzeige • Fußraumschutz für Arbeiten auf engem Raum • Kühllagerversion • Kabelsatz • Fleetmanager • Eingebauter Gleichrichter • LED Batterieelektrolyt-Füllstandsgeber • Hubverriegelung in vordefinierten Hö- hen; kann über entsprechende Bestäti- gungstaste entriegelt werden (nur bei der 1400 kg-Version).
  • Seite 61 Übersicht Optionen und Varianten BETRIEBSMODUS Warnung Betrieb Schlüssel rot aus dauerhaft * 1 2 3 4 5 # grün (1)(PIN korrekt) Standard- 1 2 3 4 5 (Standardeinstellung) rot blinkt grün aus PIN-Code (4)(PIN inkorrekt) (3 Sekunden) rot aus grün blinkt (2) Den Stapler ausschalten PROGRAMMIERMODUS —...
  • Seite 62 Übersicht Optionen und Varianten PROGRAMMIERMODUS — muss bei ausgeschaltetem Stapler vorgenommen werden (2) Beispiel: Automatische Einstellung der Abschaltung nach 1 Min. Zeitverzögerung (60 Sek.), wenn nicht rot aus grün blinkt * * 3 * 6 0 # in Verwendung. (2)(Wert akzeptiert) automatischen Mindestdauer = 10 Sek.

  • Seite 63: Füllstandsgeber-Led Für Batterieelektrolyt (Optional)

    Übersicht Optionen und Varianten Füllstandsgeber-LED für Batteriee- lektrolyt (optional) Es existieren zwei Versionen der LED: • 1) Auf der Batterie • 2) Neben dem Batteriestecker. Die LED zeigt an, ob es erforderlich ist, das destillierte Wasser in der Batterie aufzufüllen. Betrieb: •...
  • Seite 64 Übersicht Optionen und Varianten 45728043431 DE - 05/2017...

  • Seite 65: Anwendung

    Anwendung:...

  • Seite 66: Autorisierter Und Sicherer Gebrauch

    Anwendung: Autorisierter und sicherer Gebrauch Autorisierter und sicherer Gebrauch Verwendungszweck des Fahrzeugs ACHTUNG Diese Maschine ist für den Transport von Lasten auf Paletten und in Industriecontainern bestimmt, die für diesen Zweck ausgelegt wurden, sowie für das Platzieren von Paletten in und das Entfernen von Paletten aus Lagern.

  • Seite 67: Personen Im Gefahrenbereich

    Anwendung: Autorisierter und sicherer Gebrauch Bitte Folgendes beachten: • Den Stapler so fahren, wie im Abschnitt „Bedienerpositionen“ beschrieben. • Der Stapler darf nicht als Stufenleiter benutzt werden. • Der Stapler ist ausschließlich für den Transport des Fahrers konzipiert und darf zu keinem anderen Zweck verwendet werden.
  • Seite 68 Anwendung: Autorisierter und sicherer Gebrauch fahrenbereich umfasst außerdem Bereiche, in denen eine Last herabfallen könnte oder Arbeitsausrüstung absinken bzw. herabfallen kann. Zustand der Verkehrswege Die Oberfläche der Verkehrswege muss aus- reichend eben, sauber und frei von Hinder- nissen sein. Abflusskanäle, Bahnübergänge und ähnliche Hindernisse müssen eben und notfalls mit Rampen ausgerüstet sein, damit der Stapler sie ruckfrei überqueren kann.

  • Seite 69: Transportieren Und Anheben Des Staplers

    Anwendung: Transportieren und Anheben des Staplers Transportieren und Anheben des Staplers Transportieren des Fahrzeugs Der Gabelstapler wird normalerweise per Lkw und Eisenbahn transportiert. Wenn die Ab- messungen des Gabelstaplers die maximal zulässigen Abstandswerte überschreiten, wird er zerlegt transportiert. Für die Demon- tage- und Montagearbeiten sind die Vertriebs- partner zuständig.

  • Seite 70: Ein- Und Ausladen Des Staplers

    Anwendung: Transportieren und Anheben des Staplers Ein- und Ausladen des Staplers Zum Ein- und Ausladen des Staplers eine Überladebrücke oder einen Lift verwenden (mit einer Rampe und einer strukturellen Fe- stigkeit, die der Leistung und dem Gewicht des Staplers gemäß den Herstellervorgaben ent- spricht und die in geeigneter Weise aufgestellt und verankert sind).

  • Seite 71: Einfahren

    Anwendung: Einfahren GEFAHR Die Schlingen müssen über eine geeignete Länge verfügen, damit sie beim Anheben nicht an den Gehäusen oder an anderen Ausrüstungsteilen scheuern. Ggf. eine Krantraverse verwenden. Die Anschlagseile müssen senkrecht nach oben gezogen werden. Einfahren Dieser Gabelstaplertyp muss nicht eingefah- ren werden.

  • Seite 72: Kontrollen Und Maßnahmen Vor Arbeitsbeginn

    Anwendung: Kontrollen und Maßnahmen vor Arbeitsbeginn Kontrollen und Maßnahmen vor Arbeitsbeginn Liste der vor der Inbetriebnahme abzuarbeitenden Prüfpunkte VORSICHT Beschädigungen oder sonstige Mängel am Fahr- zeug oder am Anbaugerät (Sonderausstattung) können zu Unfällen führen. Wenn Beschädigungen oder sonstige Mängel am Stapler oder an den Anbaugeräten (Sonderaus- stattung) während der folgenden Überprüfungen bemerkt werden, darf der Stapler erst wieder ver-...
  • Seite 73 Anwendung: Kontrollen und Maßnahmen vor Arbeitsbeginn • Die unbedeckten Abschnitte der Hydraulik- leitungen und -schläuche auf Undichtheiten prüfen. • Das Schutzgitter oder die Kunststoff- scheibe(2) müssen unbeschädigt und ord- nungsgemäß gesichert sein. • Dafür sorgen, dass das Blickfeld nicht eingeschränkt wird. Sicherstellen, dass die vom Hersteller festgelegten sichtbaren Bereich eingehalten wird.
  • Seite 74 • Prüfen, ob die Batterieanschlüsse korrekt positioniert und in gutem Zustand sind; • Prüfen, ob der Zündschlüssel ordnungsge- mäß funktioniert. • Prüfen, ob der Gabelstapler bis zum Still- stand gebremst wird, wenn der Fahrschal- ter losgelassen wird; • Prüfen, ob der Stapler bremst und anhält, sobald die Deichsel losgelassen wird;...

  • Seite 75: Prüfen Der Anti-Quetsch-Schutzvorrichtung

    Anwendung: Kontrollen und Maßnahmen vor Arbeitsbeginn Prüfen der Anti-Quetsch-Schutzvor- richtung Anti-Quetsch-Schutzfunktion Das Fahrzeug bewegt sich rückwärts, wenn der Distanzschutztaster (2) gedrückt wird. Wird das Fahrzeug in engen Bereichen, z. B. in einem Fahrstuhl, betrieben, kann es bei fehlender Vorsicht an die Wand stoßen. Wäre das Fahrzeug nicht mit einer Anti-Quetsch- Vorrichtung ausgestattet, könnte der Bediener dabei durch die Deichsel verletzt werden.

  • Seite 76: Überprüfen Der Bremse

    Anwendung: Kontrollen und Maßnahmen vor Arbeitsbeginn Überprüfen der Bremse ACHTUNG 5˚ Führen Sie die Bremsprüfung auf ebener Fläche durch. – Um das Bremsverhalten zu prüfen, neigen Sie während der Fahrt die Lenkstange in die Bereiche (C) und (A) . In diesen beiden Bereichen wird das Fahr- zeug gestoppt und die Stromversorgung der Antriebseinheit unterbrochen.

  • Seite 77: Hupe Prüfen

    Anwendung: Kontrollen und Maßnahmen vor Arbeitsbeginn Hupe prüfen – Betätigen Sie den Hupenschalter (1). Das Hupsignal ertönt. 0203_003-012 45728043431 DE - 05/2017...

  • Seite 78: Bedienposition

    Anwendung: Bedienposition Bedienposition Bedienposition bei Version ohne Plattform Fahrposition im Mitgängerbetrieb (Fahren vom „Boden“ aus). Der Bediener muss den Stapler mithilfe der Antriebs- und Hubsteue- rungen am Deichselkopf bewegen. GEFAHR Alle anderen Positionen sind unzulässig und ge- fährlich. GEFAHR Das Sitzen auf dem Stapler ist streng verboten. GEFAHR Quetschgefahr der Füße.
  • Seite 79 Anwendung: Bedienposition – Empfohlene Position bei eingelegtem Gang (bevorzugter Gang) 45728043431 DE - 05/2017...

  • Seite 80: Fahren

    Anwendung: Fahren Fahren Sicherheitsvorschriften beim Fahren Verhalten während des Fahrbetriebs Der Fahrer muss innerhalb des Betriebs die gleichen Regeln beachten, wie im Straßen- verkehr. Er darf nur mit einer an die Bedingun- gen angepassten Geschwindigkeit fahren. Langsam fahren muss er z. B. in Kurven, an und in engen Durchgängen, beim Durchfah- ren von Pendeltüren, an unübersichtlichen Stellen oder auf unebenen Fahrbahnen.

  • Seite 81: Vor Der Fahrt

    Anwendung: Fahren der Fahrweg frei ist. Werden Güter trans- portiert, die die Sicht beeinträchtigen, muss er das Fahrzeug mit hinten befindlicher Last fahren. Ist dieses nicht möglich, muss eine zweite Person als Warnposten vor dem Fahr- zeug hergehen. Gefahren werden darf dann nur im Schritt-Tempo und mit besonderer Vor- sicht.

  • Seite 82: Regeln Zu Den Verkehrswegen Und Manövrierbereichen

    Anwendung: Fahren Arbeitsausrüstung absinken bzw. herabfallen kann. Bedingungen für die Verkehrswege Die Oberfläche der Verkehrswege muss aus- reichend eben, sauber und frei von Hinder- nissen sein. Abflusskanäle, Bahnübergänge und ähnliche Hindernisse müssen eben und notfalls mit Rampen ausgerüstet sein, damit der Stapler sie ruckfrei überqueren kann.
  • Seite 83 Anwendung: Fahren Den Ladezustand der Batterie an der Anzeige überprüfen und die Batterie ggf. austauschen bzw. aufladen. 45728043431 DE - 05/2017...

  • Seite 84: Prüfen Der Informationen Auf Der Kombianzeige Blinker

    Anwendung: Fahren Prüfen der Informationen auf der Kombianzeige Blinker Das Instrument zeigt verschiedene Funktio- nen des Staplers an: Entladeanzeige Der Entladeanzeiger (3) funktioniert, nach- dem der Batteriestecker angeschlossen wurde. Die Überwachung des Entladevor- gangs schützt die Batterie vor starker Entla- dung.

  • Seite 85: Verhalten In Notfällen

    Anwendung: Fahren Verhalten in Notfällen In Notfällen können alle Funktionen des Fahrzeugs abgeschaltet werden. – Drücken Sie den Notaustaster (1). Darauf- hin wird das Fahrzeug angehalten. – Um das Fahrzeug erneut in Betrieb zu nehmen, ziehen Sie den Notaustaster heraus. ACHTUNG Diese Sicherheitseinrichtung darf nur im Notfall benutzt werden.

  • Seite 86: Drive

    Anwendung: Fahren Drive – Den Zündschlüssel je nach Wunsch in die Position (sanfte Beschleu- Schildkröte nigung und Verzögerung) oder Hase (starke Beschleunigung und Verzögerung) drehen. – Halten Sie einen der seitlichen Lenkstan- gengriffe (1). – Senken Sie die Deichsel ab. HINWEIS 5˚...

  • Seite 87: Stapler Mit Der Funktion "Deichsel Immer Aktiv - Creep Speed" (Optional) Benutzen

    Anwendung: Fahren Geschwindigkeit ist auf 4 oder 6 km/h begrenzt, je nach Schlüsselposition. – Beim Loslassen des Fahrschalters wird das Fahrzeug elektrisch gebremst. Rückwärtsfahrt – Drücken Sie mit dem Daumen den oberen Teil des Schalters. – Die Geschwindigkeit steigt gemäß der Bewegung des Fahrschalters an.
  • Seite 88 Anwendung: Fahren • Der Stapler aktiviert die Kriechgeschwin- digkeit. Wenn der Fahrer während der Fahrt mit Kriechgeschwindigkeit und der Deichsel in vertikaler Position sowie Ta- ste (3) gedrückt die Deichsel in die Arbeits- stellung (siehe ⇒ Kapitel „Stellungen der Deichsel“, S. 3-37) bringt, wird die Kriech- geschwindigkeit deaktiviert und die Fahr- geschwindigkeit des Staplers erhöht sich entsprechend dem Winkel des Fahrschal-...

  • Seite 89: Rückwärtsgang

    Anwendung: Fahren Rückwärtsgang Fahrtrichtungsumkehr ohne Last auf der Fahrtrichtungsumkehr mit Last auf der Gabel Gabel • Um bei Fahrten ohne Last auf den Gabel- • Um die Fahrtrichtung mit Last an den zinken die Fahrtrichtung zu verändern, Gabelzinken umzukehren, lassen Sie den den Fahrschalter in die entgegengesetzte Fahrschalter los und warten Sie, bis der Fahrtrichtung drehen.

  • Seite 90: Bremsanlagen Des Staplers

    Anwendung: Fahren Bremsanlagen des Staplers VORSICHT ACHTUNG Die Beschaffenheit der Bodenoberfläche wirkt sich Das Abbremsen des Staplers durch Regelung des erheblich auf den Bremsweg des Staplers aus. Fahrschalters an die transportierte Last anpassen, um das Verlieren der Last zu vermeiden. Der Bediener muss diesen Faktor beim Fahren in Betracht ziehen.

  • Seite 91: Stapler Abstellen Und Anhalten

    Anwendung: Fahren Stapler abstellen und anhalten VORSICHT Das Fahrzeug darf auf Hanglagen nicht geparkt werden. Den Stapler nie mit angehobenen Gabeln abstel- len. – Den Stapler in dafür vorgesehenen und gekennzeichneten Bereichen abstellen. – Gabeln bis auf den Boden absenken. –...

  • Seite 92: Gabelstaplerbetrieb In Kühlräumen

    Anwendung: Heben Gabelstaplerbetrieb in Kühlräumen Für Arbeiten bei Temperaturen unter +5 °C ACHTUNG ist ein speziell für Kühlräume ausgerüstetes Wird das Fahrzeug nach dem Einsatz bei einer Fahrzeug zu verwenden. Temperatur von unter -5 °C aus dem Kühlraum her- ausgefahren, muss es entweder ausreichend lange Für den Einsatz in kaltem Klima und Kühlräu- Zeit stehen gelassen werden, damit Kondenswas- men ausgerüstete Gabelstapler können bei...
  • Seite 93 Anwendung: Heben Gabelhub – Die Taste (4) drücken. Die Gabeln werden auf die maximale Höhe angehoben. Die Gabelbewegung kann jederzeit durch Loslassen des Drucktasters gestoppt werden. Senken der Gabeln – Die Taste (3) drücken. Die Gabeln werden auf die niedrigste Posi- tion abgesenkt.
  • Seite 94 Anwendung: Heben – Zum Anheben der Radarme den Knopf (2) drücken. 0203_003-025 – Zum Absenken der Radarme den Knopf (1) drücken. 0248_003-033 45728043431 DE - 05/2017...

  • Seite 95: Last Bewegen

    Anwendung: Last bewegen Last bewegen Sicherheitsvorschriften für den Umgang mit Lasten VORSICHT ACHTUNG Machen Sie sich genau mit den nachfolgenden Vor- Das Transportieren von Personen oder Passagie- schriften vertraut, bevor Sie eine Last aufnehmen. ren ist streng verboten. Bewegliche Teile des Staplers (z. B. Hubvorrich- tung, Ausrüstung oder Vorrichtungen zur Lastauf- nahme) niemals berühren oder auf ihnen stehen.
  • Seite 96 Anwendung: Last bewegen GEFAHR Das Gehen und Stehen unter einer angehobenen Last ist streng verboten. Darauf achten, dass sich keine anderen Personen unter der angehobenen Last bzw. im Arbeitsbereich des Staplers aufhalten. ACHTUNG Keine angrenzenden Lasten oder Lasten, die sich neben oder vor dem Transportgut befinden, berühren.

  • Seite 97: Vor Dem Anheben Einer Last Durchzuführende Prüfungen

    Anwendung: Last bewegen Vor dem Anheben einer Last durchzuführende Prüfungen VORSICHT Niemals die Tragfähigkeit des Staplers überschrei- ten. Die Tragfähigkeit ist abhängig vom Schwer- punkt und von der Hubhöhe der Last. Das Traglastdiagram streng beachten! Es ist nicht gestattet, die Tragfähigkeit durch das Hinzufügen von Gewicht zu erhöhen.
  • Seite 98 Anwendung: Last bewegen – Die Gabel langsam unter die Mitte der Last einschieben. ACHTUNG Die Gabel einführen, ohne das Regal oder die Last anzustoßen. – Die Gabeln so weit wie möglich unter der Last einführen. Falls möglich, sollten die Gabeln weit genug eingeführt sein, sodass die Last am Gabelträger anliegt.
  • Seite 99 Anwendung: Last bewegen – Die Gabeln anheben, bis die richtige Einschubhöhe für die Gabeln erreicht ist. – Den Stapler langsam vorwärts bewegen, um die Gabeln in die Last einzuführen. ACHTUNG Die Gabel einführen, ohne das Regal oder die Last anzustoßen. –...
  • Seite 100 Anwendung: Last bewegen – Die Deichsel in die Fahrposition bringen. Nach hinten schauen, um zu prüfen, ob der Weg frei ist. Den Fahrschalter in Fahrtrichtung zum Bediener hin drehen und sehr langsam und vorsichtig in einer geraden Linie vom Regal wegfahren. Stufenweise bremsen.

  • Seite 101: Lasten Transportieren

    Anwendung: Last bewegen Lasten transportieren Als allgemeine Regel gilt: Lasten müssen einzeln transportiert werden (z. B. Paletten). Das Transportieren mehrerer Lasten ist nur in folgenden Fällen zulässig: • Wenn die Sicherheitsanforderungen erfüllt sind • Auf Anweisung des zuständigen Verant- wortlichen Der Bediener muss dafür sorgen, dass die Last ordnungsgemäß...

  • Seite 102: Absetzen Von Lasten Auf Regalen

    Anwendung: Last bewegen Absetzen von Lasten auf Regalen GEFAHR – Die Gabeln anheben, bis die richtige Einschubhöhe für die Gabeln erreicht ist. Auf die Teile der Gabeln achten, die aus der abzu- setzenden Last herausragen. – Den Stapler langsam vorwärts bewegen, Nicht an die Wand, das Regal oder andere Lasten um die Last abzusetzen.

  • Seite 103: Einsatz Des Staplers Auf Steigungen, Ladebrücken Und In Aufzügen

    Anwendung: Last bewegen Einsatz des Staplers auf Steigungen, Ladebrücken und in Aufzügen Befahren von Steigungen Verwendung des Staplers in Aufzügen Beim Auf- oder Abwärtsfahren mit dem Stapler Die Verwendung des Staplers in einem Auf- an Steigungen dürfen die im Kapitel „Techni- zug ist nur zulässig, wenn der Aufzug über sche Daten“...

  • Seite 104: Ziehen Von Anhängern

    Anwendung: Störungsanzeigen Ziehen von Anhängern Der Gabelstapler ist nicht f1/4r das Ziehen von Anhängern ausgelegt. Störungsanzeigen Fehlercodes Über die Kombianzeige Blinker können Fehlercodes angezeigt werden. Wird ein Fehlercode angezeigt, kann man sich an unsere Serviceabteilung wenden. HINWEIS Es können vier Fehlercodes angezeigt wer- den.

  • Seite 105: Schließen

    Anwendung: Batterie laden – Batteriestecker (2) trennen. Schließen VORSICHT Quetschgefahr! Es ist darauf zu achten, dass beim Schließen der Abdeckung zwischen der Batterieabdeckung und der Fahrgestellkante nichts eingeklemmt wird. – Den Batteriestecker anschließen. – Die Batterieabdeckung schließen. 0252_003-088-V2 45728043431 DE - 05/2017...

  • Seite 106: Aufladen Der Batterie

    Anwendung: Batterie laden Aufladen der Batterie ACHTUNG • Schalten Sie das externe Batterieladegerät ein. Beim Aufladen der Batterie muss der Gabelstapler • Stecken Sie das Ladegerät ein, um den ausgeschaltet sein. Ladevorgang zu starten. • Schalten Sie nach Beendigung des Lade- GEFAHR vorgangs das Batterieladegerät aus.

  • Seite 107: Aufladen Der Batterie Mit Dem Fahrzeugeigenen Ladegerät (Optional)

    Anwendung: Batterie laden • offene Bleisäurebatterien mit Kapazitäten unter 210 Ah, • offene Bleisäurebatterien mit Kapazitäten über 210 Ah, • Gelbatterien mit Kapazitäten unter 210 Ah, • Gelbatterien mit Kapazitäten über 210 Ah. ACHTUNG Bei Lieferung befindet sich das Ladegerät in der NEUTRALEN Position.

  • Seite 108: Batterietyp

    Anwendung: Batterie laden GEFAHR Die elektrische Anlage muss die aktuellen nationa- len Vorschriften erfüllen. Batterietyp Die Fahrzeuge können mit unterschiedlichen Batterietypen ausgestattet sein. Die Angaben auf dem Typenschild der Batterie sowie die im Kapitel „Technische Daten“ definierten Spezifikationen sind einzuhalten. VORSICHT Das Gewicht und die Abmessungen der Batterie haben Einfluss auf die Fahrzeugstabilität.

  • Seite 109: Brandschutzmaßnahmen

    Anwendung: Batterie laden Brandschutzmaßnahmen VORSICHT Beim Umgang mit Batterien nicht rauchen und kein offenes Feuer ver- wenden. In dem Bereich, der während des Ladevorgangs zum Abstellen des Staplers oder für das Ladegerät vor- gesehen ist, dürfen sich in einem Um- kreis von mindestens 2 Metern keine brennbaren Materialien oder funken- bildenden Substanzen befinden.
  • Seite 110 Anwendung: Batterie laden 45728043431 DE - 05/2017...

  • Seite 111: Wartung

    Wartung...

  • Seite 112: Allgemeine Informationen

    Wartung Allgemeine Informationen Allgemeine Informationen Um den Gabelstapler in gutem Betriebszu- GEFAHR stand zu halten, sind die auf den folgenden Geplante Wartungen und Reparaturen sind vom Seiten genannten Instandhaltungsarbeiten Servicenetz auszuführen, das vom Hersteller ent- in den angegebenen Intervallen regelmäßig sprechend befugt wurde, damit die Maschine in perfektem Betriebszustand bleibt und alle techni- und unter Verwendung des für den Zweck...

  • Seite 113: Regelmäßiger Service

    Wartung Regelmäßiger Service Regelmäßiger Service Reinigen des Gabelstaplers Die Reinigungsmaßnahmen sind abhängig Reinigen der Karosserie feuchte Lappen ver- vom Anwendungsbereich und von der Ar- wenden. beitsumgebung des Gabelstaplers. Wenn der ACHTUNG Stapler mit hochaggressiven Stoffen wie Salz- wasser, Düngemittel, chemischen Produkten, Beim Reinigen den Wasserstrahl nicht direkt auf den Stapler richten.

  • Seite 114: Wartungspläne

    Wartung Wartungspläne Wartungspläne Wartungspläne Legende zu Symbolen in Tabelle: • ▲= Alle 1000 Betriebsstunden oder min- destens alle 12 Monate (je nachdem, was zuerst zutrifft), es sei denn, die örtlichen Bestimmungen verlangen dies häufiger. UMWELTHINWEIS Bei den Wartungsarbeiten die Anweisungen im Abschnitt „Sicherheitsrichtlinien im Um- gang mit Betriebsmitteln“...
  • Seite 115 Wartung Wartungspläne Wartung alle 1000 Stunden Batterie: Zustand der Kabel und Steckdosen prüfen Batterie gemäß den Angaben des Herstellers warten Onboard Ladegerät (falls vorhanden): Reinigen Onboard Ladegerät (falls vorhanden): Auf einwandfreie Funktion prüfen Kabel und Anschlüsse des Staplers: Zustand und Sitz prüfen Elektrische Komponenten: reinigen Isolierung zwischen Fahrgestell und Elektromotoren prüfen Isolierung zwischen Fahrgestell und elektronischer Steuerung prüfen...

  • Seite 116: Sicherungen

    Wartung Wartungspläne Zusätzliche Wartung alle 6000 Stunden Getriebe Öl im Reduktionsgetriebe wechseln (mindestens alle 3 Jahre) Sicherungen ACHTUNG Schutz vor Gefahren durch Strom – Stets die Batterieanschlüsse abklemmen, bevor(2) Arbeiten an der elektrischen Anlage durchgeführt werden. 0252_003-088-V2 – Die beiden Schrauben (2) entfernen. 0252_003-105 45728043431 DE - 05/2017...

  • Seite 117: Keit

    Wartung Wartungspläne – Kontrollieren Sie den Zustand dieser Sicherungen: F1 300 A Hauptsicherung F3 7,5 A Hauptsicherung 0252_003-089 Austausch der Batterie von oben für Fahrzeuge mit 1000 kg und 1200 kg Tragfähigkeit – Vor dem Austausch der Batterie Vorberei- tungen für die Wartung durchführen: Stap- ler auf einem ebenen Untergrund abstellen, Stapler ausschalten und Not-Aus-Taster drücken.
  • Seite 118 Wartung Wartungspläne ACHTUNG Mithilfe der Angaben im Kapitel „TECHNISCHE DATEN“ bestimmen, welcher Batterietyp verwen- det werden muss. GEFAHR Lebensgefahr! Einen Kran mit einer für das Gewicht der Batterie geeigneten Tragfähigkeit verwenden. Hubvorgänge müssen von geschultem Personal durchge- führt werden. Personen dürfen sich NICHT im Arbeitsbereich des Krans oder in der Nähe des Staplers auf- halten.

  • Seite 119: Austausch Der Batterie Von Oben Für Fahrzeuge Mit 1400 Kg Tragfähigkeit

    Wartung Wartungspläne Austausch der Batterie von oben für Fahrzeuge mit 1400 kg Tragfähigkeit – Vor dem Austausch der Batterie Vorberei- entsprechenden Akku-Steckplätze ein- tungen für die Wartung durchführen: Stap- hängen. Die gesamte Bandschlinge muss ler auf einem ebenen Untergrund abstellen, eine für das Gewicht der Batterie geeignete Stapler ausschalten, und Not-Aus-Taster Stärke aufweisen.

  • Seite 120: Batteriewechsel Für Die Version Mit Seitlicher Entnahme

    Wartung Wartungspläne Batteriewechsel für die Version mit seitlicher Entnahme GEFAHR Vor dem Auswechseln der Batterie, den Stapler abstellen. Sicherstellen, dass sich der Stapler auf einer ebenen Fläche befindet und sich nicht versehentlich bewegen kann. Sicherstellen, dass die entriegelte Batterie nicht herunterrutschen und zu Boden fallen kann.
  • Seite 121 Wartung Wartungspläne GEFAHR Einen Kran mit geeigneter Tragfähigkeit benutzen, um die Batterie anzuheben. Die Hubarbeiten müs- sen von geschultem Personal durchgeführt wer- den. Personen dürfen sich NICHT im Arbeitsbe- reich des Krans oder in der Nähe des Staplers auf- halten. Die Batterie mit NICHTMETALLISCHEN Bandschlingen sicher befestigen.

  • Seite 122: Stilllegung

    Wartung Stilllegung Stilllegung Allgemeine Informationen In diesem Kapitel finden Sie Informationen zur „zeitweiligen Außerbetriebnahme“ und zur „permanenten Außerbetriebnahme“. 45728043431 DE - 05/2017...

  • Seite 123: Abschleppen Des Gabelstaplers

    Wartung Stilllegung Abschleppen des Gabelstaplers Der Gabelstapler kann bei einer Betriebsstö- rung nicht abgeschleppt werden. Der Gabelstapler darf nur mit der erforderli- chen Sorgfalt angehoben werden, wie auf den vorhergehenden Seiten beschrieben. Zeitweiliges Außerbetriebsetzen Folgende Arbeiten m1/4ssen durchgef1/4hrt • Bauen Sie die Batterie aus, und lagern Sie werden, wenn der Gabelstapler längere Zeit sie in einem frostfreien Raum.

  • Seite 124: Stilllegung

    Wartung Stilllegung bezüglich der Entsorgung dieser Stoffe ent- UMWELTHINWEIS sorgt werden. Insbesondere Batterien, Fluide (Öle, Kraft- GEFAHR stoffe, Schmierstoffe etc.), elektrische und elektronische Bauteile sowie Gummiteile Die Zerlegung des Gabelstaplers zwecks Ver- müssen gemäß den örtlichen Vorschriften schrottung ist äußerst gefährlich. 45728043431 DE - 05/2017...

  • Seite 125: Technische Daten

    Technische Daten...

  • Seite 126: Äußere Abmessungen

    Technische Daten Äußere Abmessungen Äußere Abmessungen 45728043431 DE - 05/2017...

  • Seite 127: Datenblatt (Vdi) Exv 10 Basic Und Exv 10

    Technische Daten Datenblatt (VDI) EXV 10 Basic und EXV 10 Datenblatt (VDI) EXV 10 Basic und EXV 10 KENNZEICHEN EXV 10 Basic EXV 10 Simplex Teleskop NiHo Antrieb: Elektro, Diesel, Elektrisch Benzin, Flüssiggas Fahrmodus: Manuell, Flurbedienung, Fahren im Bedienstand stehend, Fahren Fußgängermodus im Bedienstand sitzend, Kommissionierung...

  • Seite 128: Abmessungen

    Technische Daten Datenblatt (VDI) EXV 10 Basic und EXV 10 ABMESSUNGEN EXV 10 Basic EXV 10 Simplex Teleskop NiHo h1 ( siehe Hubgerüsttabelle 4.2 Höhe Hubgerüst eingefahren h2 [ siehe Hubgerüsttabelle 4.3 Freihub h3 ( siehe Hubgerüsttabelle 4.4 Hub 4.5 Höhe ohne Hubgerüst siehe Hubgerüsttabelle (mm) Höhe der Deichsel in...
  • Seite 129 Technische Daten Datenblatt (VDI) EXV 10 Basic und EXV 10 PERFORMANCE EXV 10 Basic EXV 10 Simplex Teleskop NiHo Beschleunigungszeit, 8 / 7 mit/ohne Last (über 10 m) Elektromagnetisch 5.10 Betriebsbremse ELEKTROMOTOR EXV 10 Basic EXV 10 Simplex Teleskop NiHo 6.1 Fahrmotor, Leistung KB 60' 6.2 Hubmotor, Leistung 15 % ED 2,2 / 5 %...
  • Seite 130 Technische Daten Datenblatt (VDI) EXV 10 Basic und EXV 10 6) Gewicht und Beanspruchung der Achsen bei Konfigurationen mit Teleskop-Säule, h1 = 1940 mm 7) Gewicht und Beanspruchung der Achsen bei Konfigurationen mit NiHo-Säule, h1 = 1940 mm 8) Gewicht und Beanspruchung der Achsen bei Konfigurationen mit Teleskop-Säule, h1 = 1696 mm 9) Gewicht und Beanspruchung der Achsen...

  • Seite 131: Datenblatt (Vdi) Exv 12 Und Exv 12 I

    Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i Datenblatt (VDI) EXV 12 und EXV 12 i EXV 12 KENNZEICHEN EXV 12 Teleskop Triplex NiHo Antrieb: Elektro, Diesel, Benzin, Elektrisch Flüssiggas Antriebsart: Manuell, Flurbedie- nung, Fahren im Bedienstand ste- Fußgängermodus hend, Fahren im Bedienstand sit- zend, Kommissionierung...
  • Seite 132 Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i ABMESSUNGEN EXV 12 Teleskop Triplex NiHo siehe Hubgerüsttabelle 4.2 Höhe Hubgerüst eingefahren (mm) h2 [ siehe Hubgerüsttabelle 4.3 Freihub h3 ( siehe Hubgerüsttabelle 4.4 Hub 4.5 Höhe ohne Hubgerüst siehe Hubgerüsttabelle (mm) Höhe der Deichsel in Fahrposition, 740 / 1230...
  • Seite 133 Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i PERFORMANCE EXV 12 Teleskop Triplex NiHo Beschleunigungszeit,mit/ohne 8,3 / 7 Last (über 10 Meter) 5.10 Betriebsbremse, elektromagnetisch ELEKTROMOTOR EXV 12 Teleskop Triplex NiHo 6.1 Fahrmotor, Leistung KB 60' 6.2 Hubmotor, Leistung 15 % ED 3,2 / 10 % Batterietyp gemäß...
  • Seite 134 Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i GEWICHTE EXV 12 i Teleskop Triplex NiHo 2.1 Eigengewicht (mit Batterie) 1056 Last pro Achse mit Last, Fahr- 802/1307 818/1438 /Lastende Last pro Achse ohne Last, Fahr- 643 / 266 710 / 346 /Lastende EXV 12 i...
  • Seite 135 Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i ABMESSUNGEN EXV 12 i Teleskop Triplex NiHo S/E/L ( 4.22 Gabelabmessungen 65/180/1150 60/180/1150 b3 ( 4.24 Breite vorn 4.25 Gabelumfang außen (mm) Bodenfreiheit in der Mitte des /150 4.32 (mm) Abstands zwischen den Gabeln Arbeitsgangbreite bei Palette 1000 Ast3...
  • Seite 136 Technische Daten Datenblatt (VDI) EXV 12 und EXV 12 i SONSTIGES EXV 12 i Teleskop Triplex NiHo 8.1 Art der Antriebssteuerung Wechselstrom-Regelung Geräuschpegel für Fahrer dB (A) (± 2,5 dB) 1) Der Suffix „i“ in diesem Modelltyp = Initial- hubfunktion der Räder 2) Auch für Simplex-, Teleskop- und NiHo- Säulen verfügbar sind vordere Gabelhalter einer Gabeldicke von s = 60 mm mit unter-...

  • Seite 137: Datenblatt (Vdi) Exv 14 Und Exv 14 I

    Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i 2024 2424 2924 3324 3824 4224 2502 2902 3402 3802 4302 4702 h1 Initialhub = h1(Standard) + 6 mm Triplex NiHo EXV 12/EXV 12 i 1490 1690 1940 2140 2390 2590 1690 1940...
  • Seite 138 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i GEWICHT EXV 14C Teleskop Triplex NiHo 2.1 Betriebsgewicht (mit Batterie) 1042 1174 Achslast mit Last, antriebsseitig / 813/1629 868/1707 lastseitig Achslast ohne Last, antriebsseitig / 736/307 816/359 lastseitig EXV 14C RÄDER Teleskop Triplex...
  • Seite 139 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i ABMESSUNGEN EXV 14C Teleskop Triplex NiHo b1 ( 4.21 Gesamtbreite S/E/L ( 4.22 Gabelabmessungen 75 bis 55 / 182 / 950 bis 1150 b3 ( 4.24 Gabelträgerbreite b5 ( 4.25 Abstand Gabelzinken 560 680 m2 ( 4.32 Bodenfreiheit, Mitte Radstand...
  • Seite 140 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i SONSTIGES EXV 14C Teleskop Triplex NiHo 8.1 Art der Antriebssteuerung 10,7 Geräuschpegel am Fahrerohr dB(A) EXV 14iC MERKMALE EXV 14iC Teleskop Triplex NiHo Triebwerk: Elektro, Diesel, Benzin, Elektrisch Flüssiggas Bedienung: Manuell, Mitgänger-, Fußgängermodus Steh-, Sitzbetrieb, Kommissionie- 1.5 Tragfähigkeit...
  • Seite 141 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i ABMESSUNGEN EXV 14iC Teleskop Triplex NiHo h1 [ 4.2 Höhe Hubgerüst abgesenkt siehe Hubgerüsttabelle h2 [ siehe Hubgerüsttabelle 4.3 Freihub siehe Hubgerüsttabelle 4.4 Hub (mm) h4 [ 4.5 Höhe Hubgerüst ausgefahren siehe Hubgerüsttabelle h5 ( 4.6 Initialhub...
  • Seite 142 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i PERFORMANCE EXV 14iC Teleskop Triplex NiHo 5.1 Fahrgeschwindigkeit vorwärts 6,0 / 6,0 km/h 5.1.1 Fahrgeschwindigkeit rückwärts 6,0 / 6,0 km/h 5.2 Hubgeschwindigkeit, mit/ohne Last m/s 0,14/0,25 Senkgeschwindigkeit, mit/ohne 0,34 / 0,26 0,34 / 0,19 0,29 / 0,19 Last...
  • Seite 143 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i 8) Tele-Hubgerüst h1' = 1915 mm, Batterie- raum 68, Gabeln = 1150 mm 9) Mit Gabeln = 1150 mm; mit Gabeln = 950 mm -200 mm 10) Laut VDI 2198 - 2012 für Fahrzeuge mit oder ohne Initialhub, mit Gabeln = 1150 mm und mit Deichselarm in Arbeitsposition und vollständig gedreht;...
  • Seite 144 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i h3 [ öhe Hö- he - h4 ( rüst * mit erhöhter Hubgerüsthöhe h1' ** +566 mm mit Lastschutzgitter (Höhe von Gabel 1000 mm) bge- NiHo rüst- Hö- h1 [ ges- enk- h1' (...
  • Seite 145 Technische Daten Datenblatt (VDI) EXV 14 und EXV 14 i ** +566 mm mit Lastschutzgitter (Höhe von Gabel 1000 mm) Hub- Triplex rüst- Höhe h1 [ 1665 1915 2065 2.265 abge- senk- h1' ( Hub- gerüst h2 [ 1145 1395 1545 1745 Frei-...

  • Seite 146: Betriebsmitteltabelle

    Technische Daten Betriebsmitteltabelle Betriebsmitteltabelle Betriebsmitteltabelle für Standardstapler Bereitzustellendes Betriebsmittel Schmierstoffe Hydraulikanlage HLF 32 Reduktionsgetriebe TUTELA GETRIEBE W90/LA Allgemeine und Hubgerüst- TUTELA MP02 schmierung Kettenschmierung STRUCTOVIS EHD Betriebsmitteltabelle für Stapler in Kühlräumen Bereitzustellendes Betriebsmittel Schmierstoffe Hydraulikanlage EQUIVIS XV32 Reduktionsgetriebe TUTELA GETRIEBE W90/LA Allgemeine und Hubgerüst- STATERMELF EP2 schmierung...
  • Seite 147 Stichwortverzeichnis Ausgabedatum dieses Handbuchs ..4 Herstelleradresse ....I Äußere Abmessungen ... . . 118 Hubgerüsttypen NiHo .
  • Seite 148 Stichwortverzeichnis Sicherheitsvorschriften für den Überprüfen Umgang mit Lasten ... 87 Kombianzeige Blinker ... . 76 Sichtverhältnisse beim Fahren ..72 Überprüfen des Notaustasters .
  • Seite 150 STILL GmbH 45728043431 DE – 05/2017...

Diese Anleitung auch für:

Exv 10Exv 10 basicExv 14cExv 14icExv 12Exv 12i

Inhaltsverzeichnis
