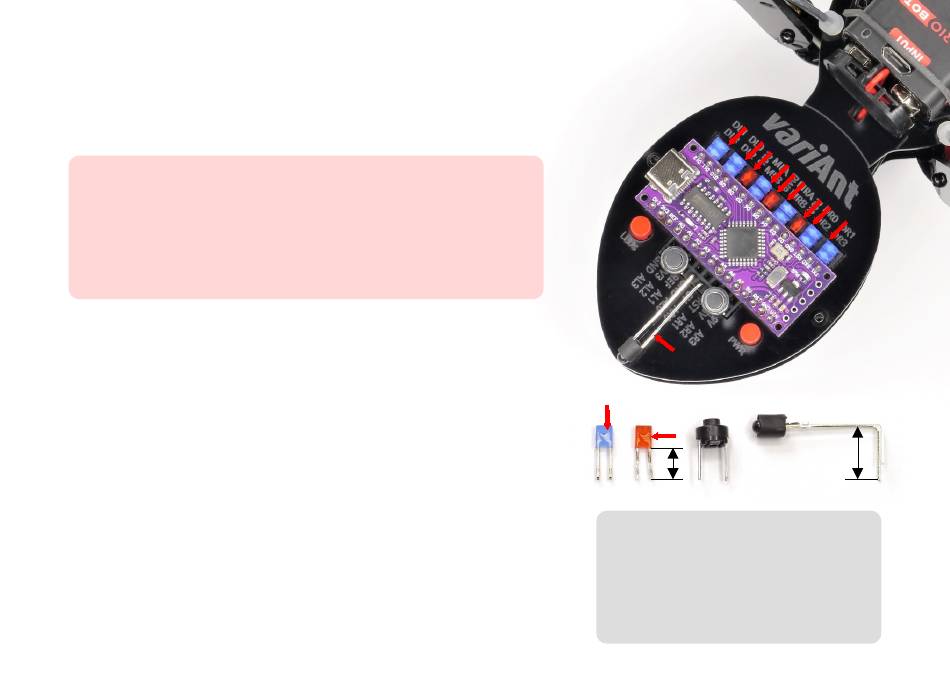

20) Anbringen der Elektronik
Kürze die Anschlüsse der blauen und der roten LEDs sowie
der 2 Drucktaster auf eine Länge von 6 mm.
Bei den LEDs erkennst du den Minusspol (Kathode) am
kürzeren Bein und an der großen „Fahne" (K) im Inneren.
Damit die 3 roten LEDs in den Buchsen auch einen guten
Kontakt haben, ist es ratsam deren Beine am Ende mit
einer kleinen Zange um 90° zu verdrehen.
Stecke nun die 12 blauen LEDs in die dargestellten Buchsen,
sodass sich die Kathode immer auf der Innenseite befindet.
Die roten LEDs müssen so angeschlossen werden, dass sich
die Kathode jeweils vorne an der Beschriftung befinden.
Stecke die Taster in die Buchsen AL1/AL3 und AR1/AR3.
Biege jetzt das Ende der Beine des letzten Sensors um 90°,
sodass du das kürzere Bein (Kollektor) in die Buchse AR0
und das längere in die Buchse AL0 stecken kannst.
Stecke die beiden roten Schalterkappen mit deren Schlitzen
zur Seite gerichtet auf die Druckschalter (LEDs und PWR).
Stecke schließlich das Nano-Board mit dem USB-Anschluss
auf der linken Seite in die entsprechenden Buchsenleisten.
K
K
K
K
K
6
3 rote LEDs (2 x 3 x 4 mm)
12 blaue LEDs (2 x 3 x 4 mm)
1 Nano-Board (Arduino komp.)
2 runde Drucktaster (Ø 6,2 mm)
2 Schalterkappen (Ø 4,5 mm)
K
K
K
10
