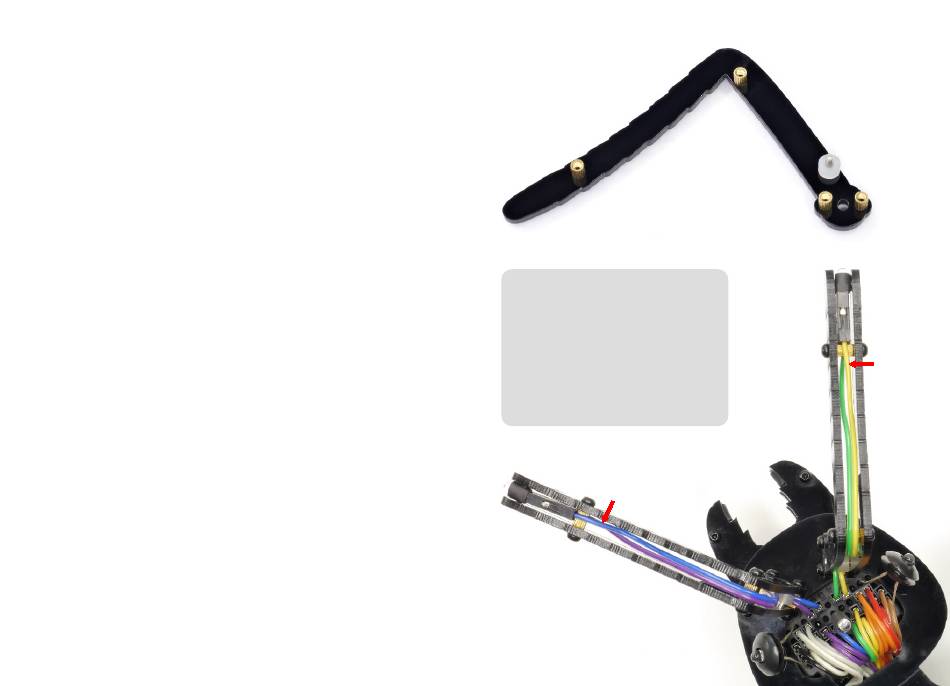

18) Montieren der Fühler
Befestige auf den nicht gravierten Seiten der
beiden rechten Fühlerelemente jeweils 4 kurze
Abstandshalter mithilfe von 4 kurzen Schrauben.
Schiebe je einen Wellenring auf 2 kurze Wellen
und stecke diese in das Loch bei Position 5.
Setze darauf nun die linken Fühlerelemente und
befestige sie mit 2 kurzen Schrauben (1 und 2).
Drehe die anderen Schrauben zunächst maximal
zur Hälfte in die Abstandshalter (3 und 4).
Stecke nun das violett-blaue und das grün-gelbe
Kabel den Farben entsprechend in die vorderste
Reihe des Breadboards. Schiebe die Kabel dann
zwischen den Abstandshaltern (3 und 4) und
den Rollen (5) durch und führe sie wieder über
den oberen Abstandshaltern (2) heraus.
Stecke jetzt die Fühler auf die Kugeln am Kopf
und ziehe die Schrauben (3 und 4) gleichmäßig
an, sodass sich die Fühler noch bewegen lassen.
Platziere die Kabelenden oberhalb und unterhalb der vorderen
Abstandshalter (1) und richte die Fühler dann vorerst ganz nach oben.
Stecke 2 Sensoren richtig gepolt auf die Kabelanschlüsse und schiebe sie
schließlich wie gehabt mit einem Schlauchstück zwischen die Acrylteile.
1
2 linke Fühlerelemente
2 rechte Fühlerelemente
8 kurze Abstandshalter
16 kurze Schrauben
2 kurze Wellen
2 Wellenringe
K
2
5
3
4
K
