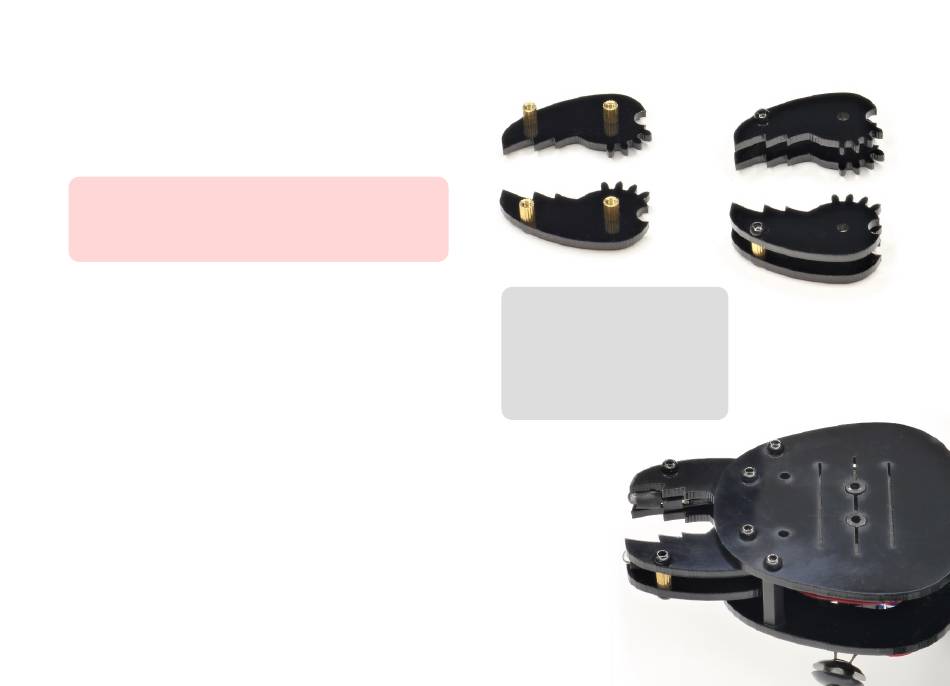

17) Montieren der Kieferklauen
Befestige auf einem linken und einem rechten
Kieferelement jeweils 2 kurze Abstandshalter
mithilfe von kurzen 4 mm Schrauben.
Beachte, dass sich die linken und die rechten
Kieferelemente lediglich in der Ausrichtung
ihrer Verzahnung unterscheiden.
Montiere auf die Abstandshalter jetzt 2 weitere
identische Kieferelemente, jedoch mit jeweils
nur einer kurzen Schraube im vorderen Bereich.
Führe dann das orange-rote und das weiß-graue
Kabel jeweils zwischen den Abstandshaltern von
außen durch die Kieferelemente.
Befestige die Kieferklauen jetzt mit 6 mm Schrauben von unten
symmetrisch am Kopf, sodass sie sich noch bewegen lassen.
Stecke dann zwei der gekürzten Sensoren richtig gepolt auf die
Anschlüsse der Kabel und schiebe je ein Schlauchstück darüber.
Biege die Sensoren noch leicht nach unten, sodass sie hinterher
etwas zum Boden hin geneigt sind. Lockere schließlich je eine
der vorderen Schrauben, schiebe beide Sensoren zwischen die
Acrylteile und ziehe die Schrauben dann wieder fest.
2 linke Kieferelemente
2 rechte Kieferelemente
6 kurze Schrauben
4 kurze Abstandshalter
2 mittellange Schrauben
