14) Anbringen der Beine
Trage zunächst auf die 6 Kugelköpfe sowie in
den Bohrungen von 12 Messingkugeln etwas
Schmiermittel auf und verteile es gleichmäßig.

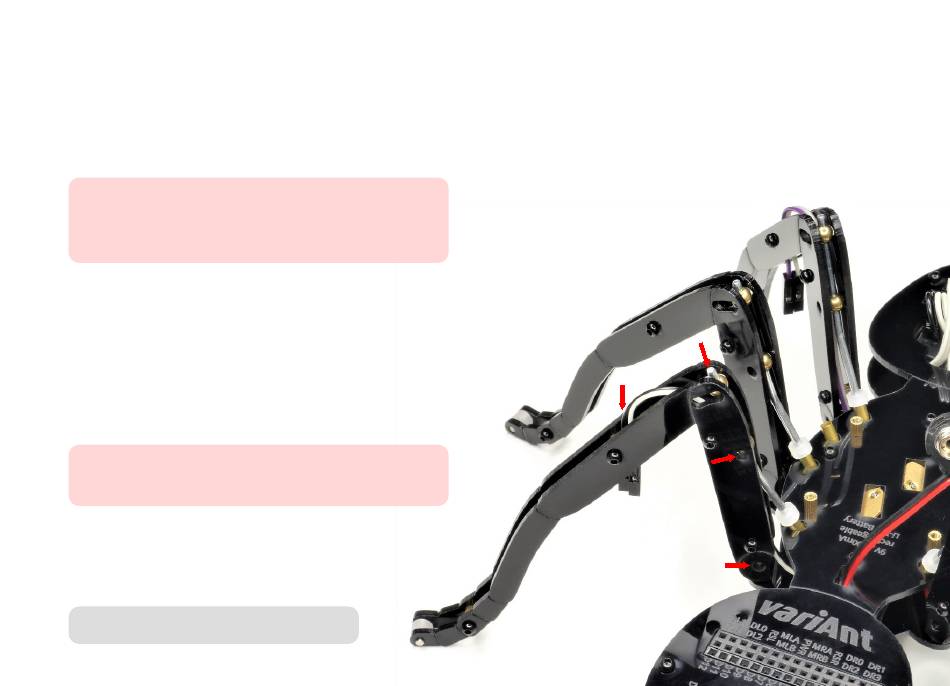

Beginne mit der Montage der Beine am
besten rechts hinten oder links vorne und
fahre dann gegen den Uhrzeigersinn fort.
Stecke zuerst den Beinansatz auf den jeweiligen
Kugelkopf am Körper (1) und ziehe dann die
darüber liegende Schraube so fest, dass sich das
Bein noch ohne Widerstand bewegen lässt.
Lege jetzt das Kabel (falls vorhanden) ins Bein
oberhalb der Abstandshalter (1 und 2).
Das Kabel muss nahe am Kugelgelenk liegen,
damit die Acrylteile nicht daran scheuern.
Schiebe eine der Kugeln auf die Antriebswelle
und hebe das Bein soweit an, bis die Kugel
zwischen den Löchern (2) einrastet.
12 Messingkugeln (5 mm)
Stecke eine weitere Kugel bis zum Langloch (3)
auf die Welle und ziehe die darunter liegende
Schraube dann so fest, dass sich das Bein beim
Drehen am Zahnrad noch leicht bewegen lässt.
Schiebe das Ende des Kabels
schließlich noch unter den
Abstandshalter (4) in
der Mitte des
Beins.
4
3
2
1
