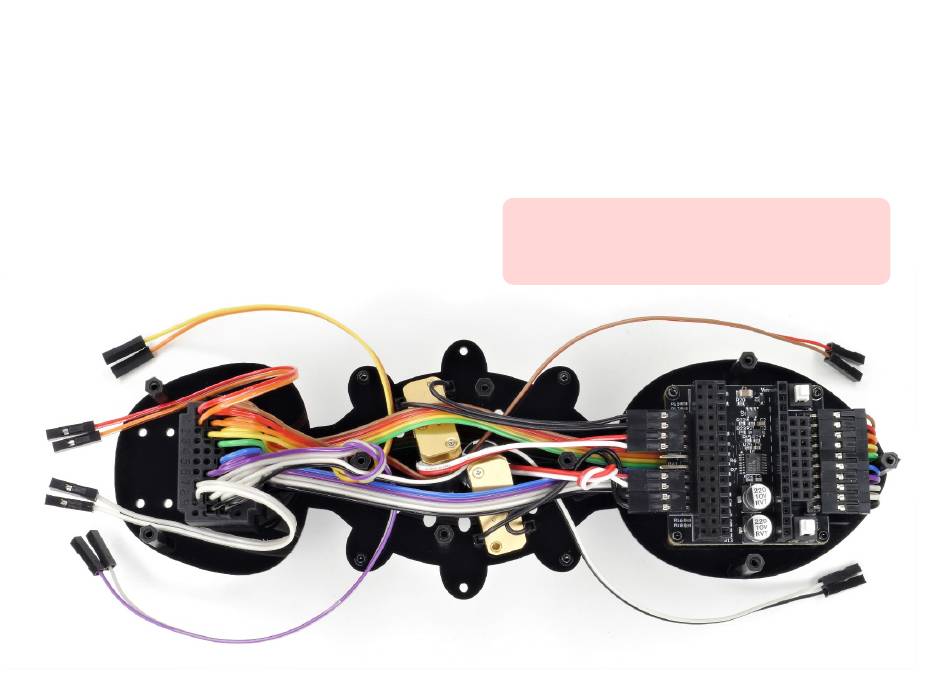

6) Anschließen der kurzen Kabel
Stecke das orange-rote und das weiß-graue
Kabel (je 10 cm) direkt vor die gleichfarbigen
Kabel in das Breadboard und lasse sie vorne
zwischen den Abstandshaltern herausragen.
Stecke die zwei schwarzen Zwillingskabel jetzt
auf die jeweils äußeren Kontakte RSR und RSL
an der vorderen Stiftleiste der Steuerplatine.
Versehe das linke Motorkabel mit einem Knoten.
Schließe dann beide Motorkabel an die Kontakte
MR und ML der Steuerung, sodass sich das rote
Kabel jeweils rechts befindet.
Achte darauf, dass die Kabel im Bereich der
Motoren nicht zu sehr über die Höhe der
schwarzen Abstandshalter hinausragen.
