Esquema De Instalación - BWT bestsoft 4 Einbau- Und Bedienungsanleitung

98

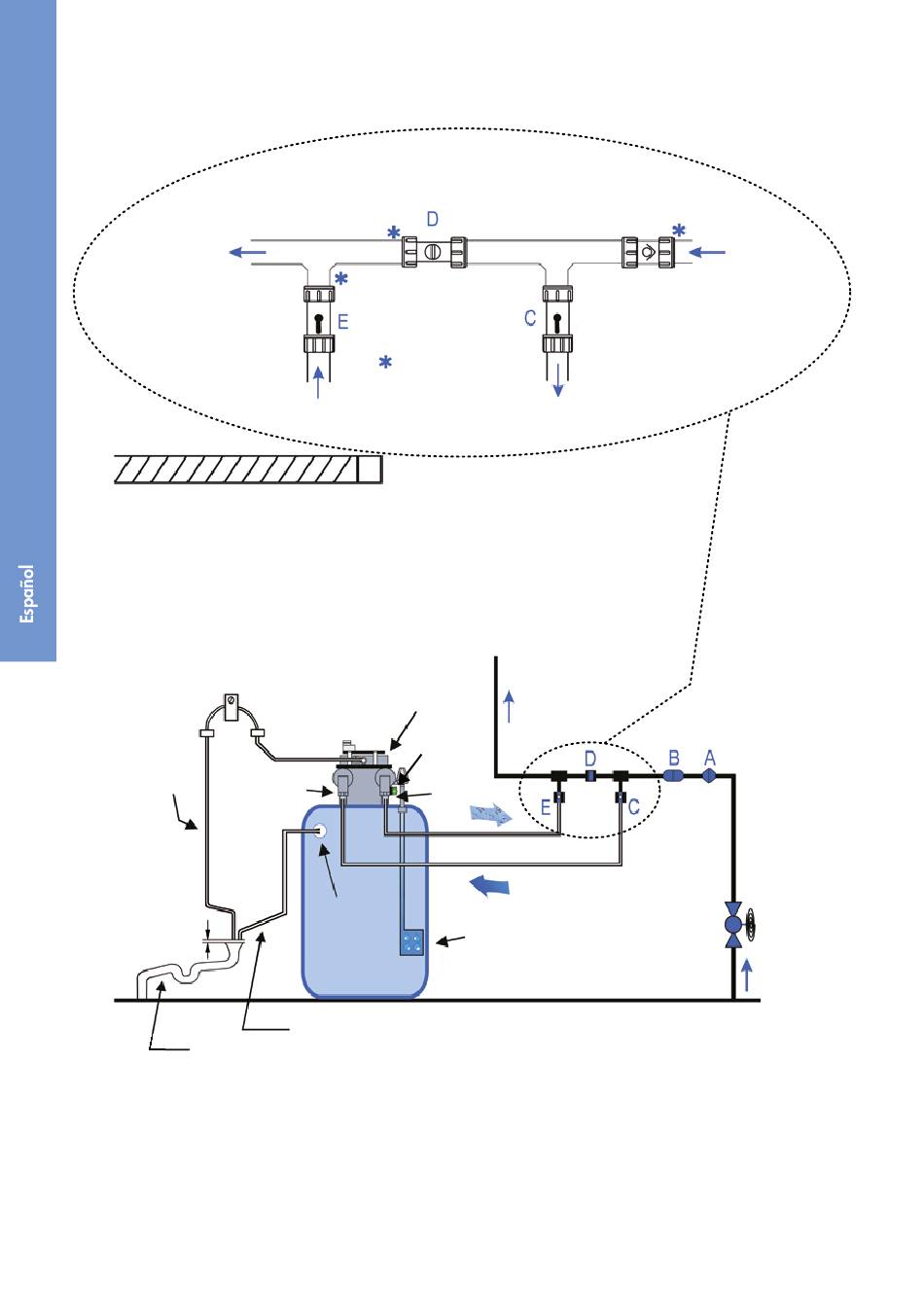

3.4 Esquema de instalación
hacia la línea
principal
Leyenda para la instalación:
A. Válvula antirretorno
B. Válvula de reducción de la presión (en caso necesario)
C. Válvula de entrada (agua dura) ¾"
D. Válvula de derivación
E. Válvula de salida (agua blanda) ¾"
F. Válvula de cierre principal
G. Recipiente de sal
H. Grapa para manguera flexible
I
20 mm
2
Válvula de
salida abierta
Salida del
descalcificador
N
H
Cabezal de válvula de presión
M
C
L
P
K
J. Desagüe (* Tubo vertical „encerrado" existente o nuevo para la salida externa de agua residual)
Observe la distancia mínima respecto al techo del edificio (N) de 0,5 m.
Agua de entrada = agua dura = agua potable
1
Salida de agua blanda descalcificada
2
Válvula de
derivación cerrada
Use el casquillo de
reducción para
Entrada del
líneas de 15 mm
descalcificador
Leyenda para la instalación (continuación):
I. Manguera de desagüe
J. Conexión de aguas residuales
K. Manguera flexible, rebosadero
L. Válvula de regulación (verde)
M. Servomotor para regulación de la válvula
N. Distanciador y techo de la habitación
O. Tubuladura de rebosadero ½"
P. Tubuladura de empalme (salida externa)
Línea de agua principal
L
E
G
Entrada de red
Válvula antirretorno
Válvula de
entrada abierta
1
F
1
