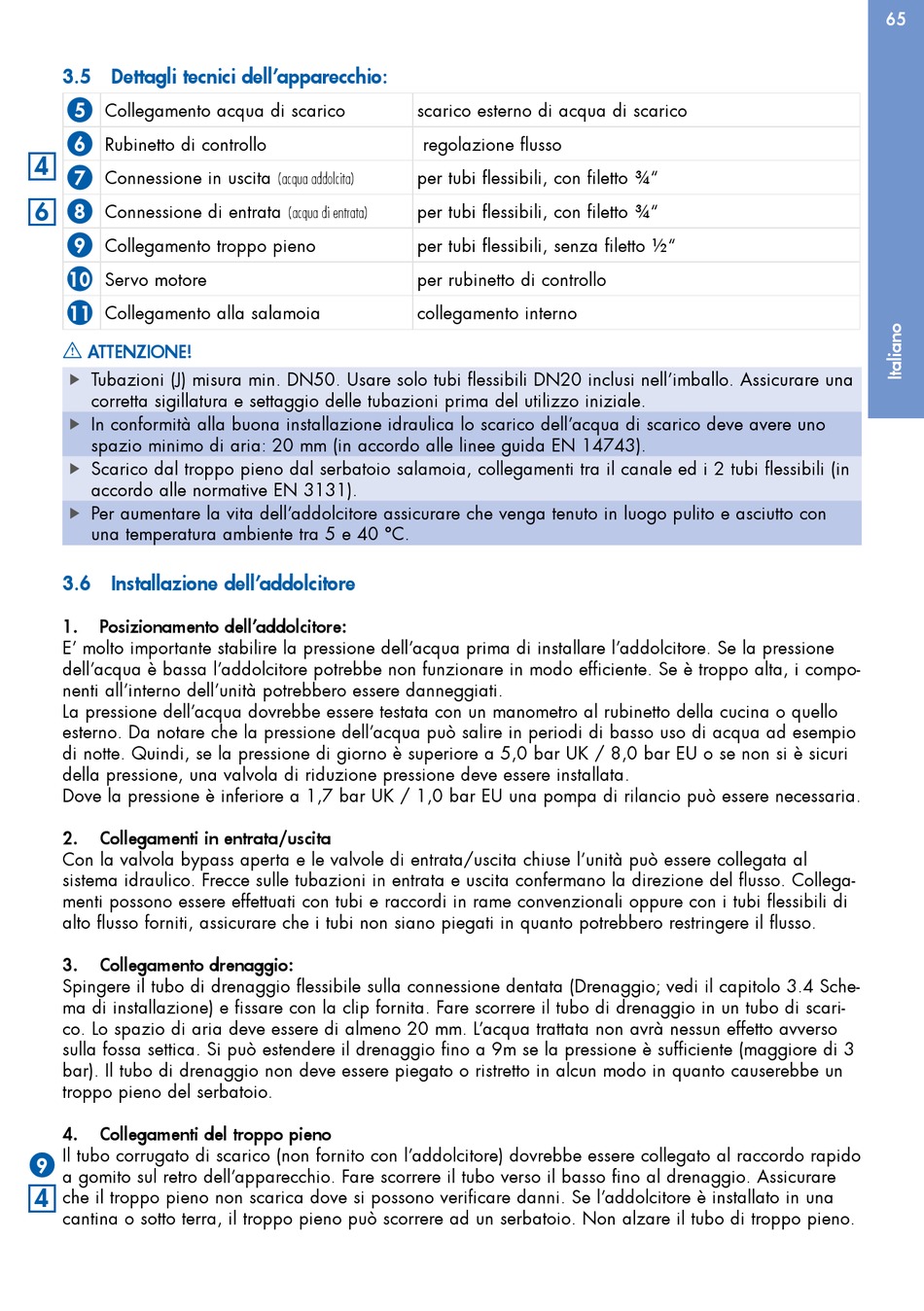

3.5 Dettagli tecnici dell'apparecchio:

5
Collegamento acqua di scarico
6
Rubinetto di controllo
4
7
Connessione in uscita
6
8
Connessione di entrata
9
Collegamento troppo pieno
10
Servo motore
11
Collegamento alla salamoia
I
ATTENZIONE!
Tubazioni (J) misura min. DN50. Usare solo tubi flessibili DN20 inclusi nell'imballo. Assicurare una
f
corretta sigillatura e settaggio delle tubazioni prima del utilizzo iniziale.
In conformità alla buona installazione idraulica lo scarico dell'acqua di scarico deve avere uno
f
spazio minimo di aria: 20 mm (in accordo alle linee guida EN 14743).
Scarico dal troppo pieno dal serbatoio salamoia, collegamenti tra il canale ed i 2 tubi flessibili (in
f
accordo alle normative EN 3131).
Per aumentare la vita dell'addolcitore assicurare che venga tenuto in luogo pulito e asciutto con
f
una temperatura ambiente tra 5 e 40 °C.

3.6 Installazione dell'addolcitore

1.
Posizionamento dell'addolcitore:
E' molto importante stabilire la pressione dell'acqua prima di installare l'addolcitore. Se la pressione
dell'acqua è bassa l'addolcitore potrebbe non funzionare in modo efficiente. Se è troppo alta, i compo-
nenti all'interno dell'unità potrebbero essere danneggiati.
La pressione dell'acqua dovrebbe essere testata con un manometro al rubinetto della cucina o quello
esterno. Da notare che la pressione dell'acqua può salire in periodi di basso uso di acqua ad esempio
di notte. Quindi, se la pressione di giorno è superiore a 5,0 bar UK / 8,0 bar EU o se non si è sicuri
della pressione, una valvola di riduzione pressione deve essere installata.
Dove la pressione è inferiore a 1,7 bar UK / 1,0 bar EU una pompa di rilancio può essere necessaria.
2.
Collegamenti in entrata/uscita
Con la valvola bypass aperta e le valvole di entrata/uscita chiuse l'unità può essere collegata al
sistema idraulico. Frecce sulle tubazioni in entrata e uscita confermano la direzione del flusso. Collega-
menti possono essere effettuati con tubi e raccordi in rame convenzionali oppure con i tubi flessibili di
alto flusso forniti, assicurare che i tubi non siano piegati in quanto potrebbero restringere il flusso.
3.
Collegamento drenaggio:
Spingere il tubo di drenaggio flessibile sulla connessione dentata (Drenaggio; vedi il capitolo 3.4 Sche-
ma di installazione) e fissare con la clip fornita. Fare scorrere il tubo di drenaggio in un tubo di scari-
co. Lo spazio di aria deve essere di almeno 20 mm. L'acqua trattata non avrà nessun effetto avverso
sulla fossa settica. Si può estendere il drenaggio fino a 9m se la pressione è sufficiente (maggiore di 3
bar). Il tubo di drenaggio non deve essere piegato o ristretto in alcun modo in quanto causerebbe un
troppo pieno del serbatoio.
4.
Collegamenti del troppo pieno
Il tubo corrugato di scarico (non fornito con l'addolcitore) dovrebbe essere collegato al raccordo rapido
9
a gomito sul retro dell'apparecchio. Fare scorrere il tubo verso il basso fino al drenaggio. Assicurare
4
che il troppo pieno non scarica dove si possono verificare danni. Se l'addolcitore è installato in una
cantina o sotto terra, il troppo pieno può scorrere ad un serbatoio. Non alzare il tubo di troppo pieno.
scarico esterno di acqua di scarico
regolazione flusso
per tubi flessibili, con filetto ¾"
(acqua addolcita)
per tubi flessibili, con filetto ¾"
(acqua di entrata)
per tubi flessibili, senza filetto ½"
per rubinetto di controllo
collegamento interno
65
