Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
2

Arbeitsweise und Systemaufbau

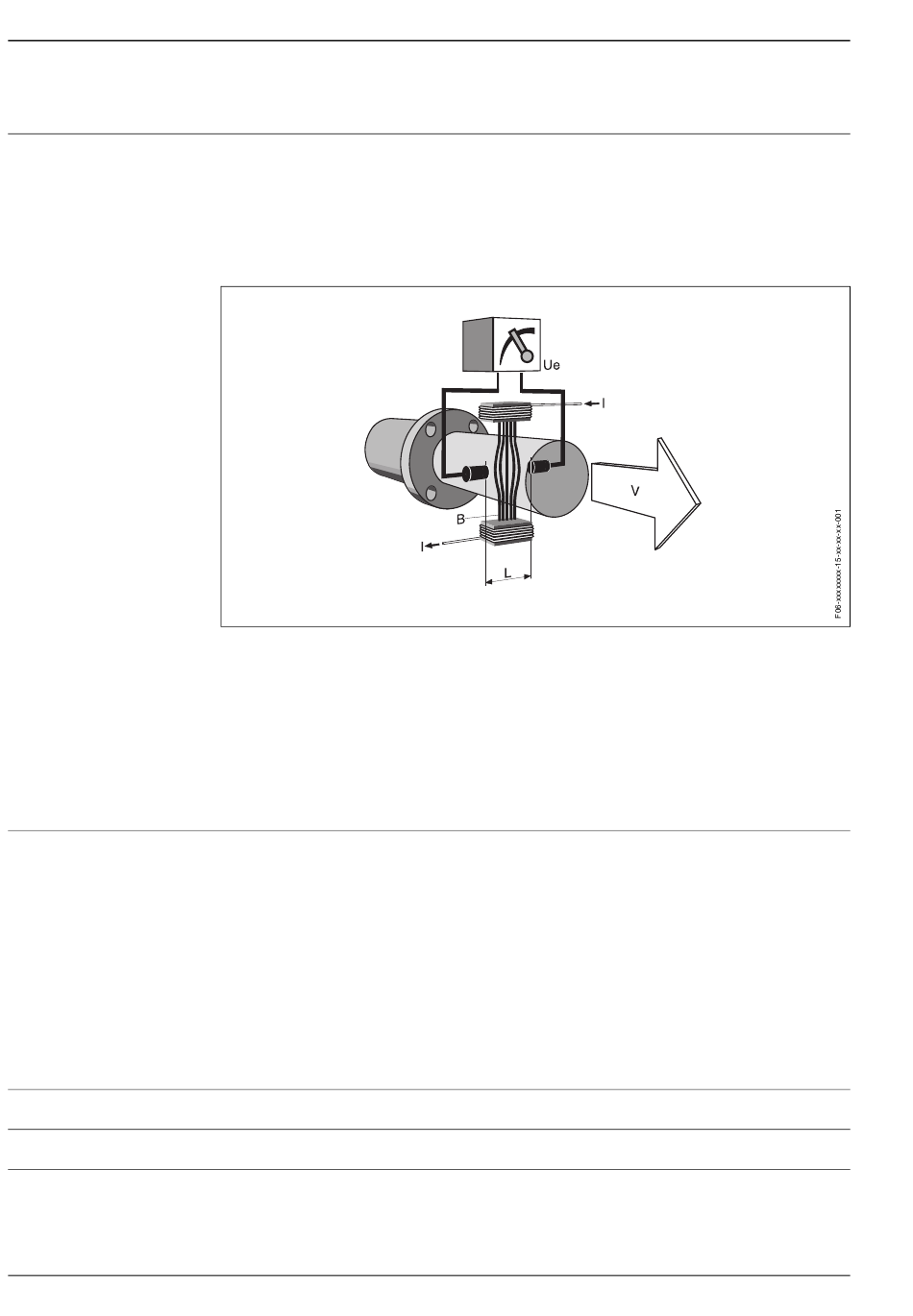

Gemäß dem Faraday'schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld
bewegt, eine Spannung induziert.
Beim magnetisch-induktiven Messprinzip entspricht der fließende Messstoff dem bewegten
Leiter. Die induzierte Spannung verhält sich proportional zur Durchflussgeschwindigkeit und wird
über zwei Messelektroden dem Messverstärker zugeführt. Über den Rohrquerschnitt wird das
Durchflussvolumen errechnet. Das magnetische Gleichfeld wird durch einen geschalteten
Gleichstrom wechselnder Polarität erzeugt.
Ue = B · L · v
Q = A · v
Ue = induzierte Spannung
B = magnetische Induktion (Magnetfeld)
L = Elektrodenabstand
v = Durchflussgeschwindigkeit
Q = Volumendurchfluss
A = Rohrleitungsquerschnitt
I = Stromstärke
Die Messeinrichtung besteht aus Messumformer und Messaufnehmer.
Kompaktausführung: Messumformer/Messaufnehmer bilden eine mechanische Einheit.
• Messumformer:
Promag 23 ("Touch Control"-Bedienung ohne Öffnen des Gehäuses, vierzeilige Anzeige)
• Messaufnehmer:
Promag H (DN 2...100)
Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
typisch v = 0,01...10 m/s mit der spezifizierten Messgenauigkeit
über 1000 : 1
PROline Promag 23 H
Endress+Hauser
