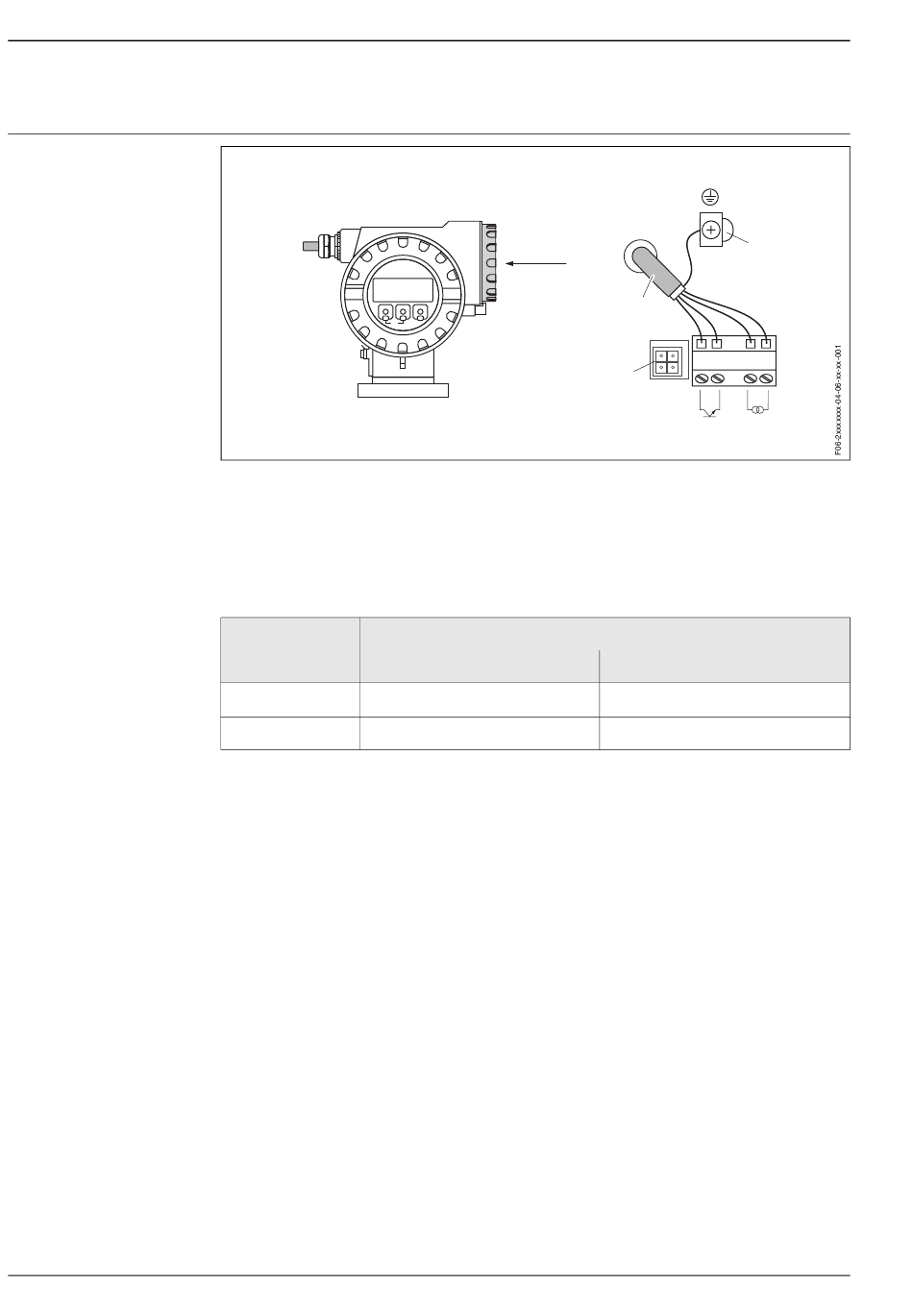

Elektrischer Anschluss
Messeinheit
4
Hilfsenergie
-
Esc
1 abgeschirmte Signalkabel (bei Ex-Geräten sind getrennte Kabel für Messumformerspeisung und
Frequenzausgang zu verwenden):
Klemme Nr. 1(+) / 2(–): Messumformerspeisung / Stromausgang
Klemme Nr. 3(+) / 4(–): Frequenzausgang
2 Erdungsklemme für Signalkabelschirm
3 Servicestecker
Ausgänge
Bestellvariante
23***-***********W
23***-***********A
Obligatorisch:
Speisespannung und Messausgangssignal werden über dieselbe Anschlussleitung geführt:
Stromausgang (passiv)
galvanisch getrennt: 12...30 V DC (für Ex: 13,9...30 V DC), 4...20 mA
Optional:
Optional steht ein Binärausgang zur Verfügung, der wahlweise als Frequenzausgang, Impulsaus-
gang oder Schaltausgang konfiguriert werden kann:
Frequenzausgang (passiv)
galvanisch getrennt: max. 30 V DC, 100 mA, Open Collector
• Betriebsart Frequenz: Endfrequenz 500...10000 Hz (f
• Betriebsart Impuls: Impulsfrequenz max. 50 Hz
• Betriebsart Status: ja
Es werden grundsätzlich abgeschirmte Signalkabel empfohlen.
A
+ E
Klemmen-Nr.
−)
1(+) / 2(
Stromausgang HART
Stromausgang HART
PROline Promag 23 H
A
1
4(-) 3(+) 2(-)1(+)
3
−)
3(+) / 4(
−
Frequenzausgang
=12500 Hz)
max
