Einbaulage
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen vermieden werden
als auch störende Ablagerungen im Messrohr. Promag bietet jedoch zusätzliche Funktionen, um
schwierige Messstoffe korrekt zu erfassen:
• Messstoffüberwachung (MSÜ) für die Erkennung teilgefüllter Messrohre bzw. bei ausgasenden
Messstoffen oder schwankendem Prozessdruck (nur bei DN 15...100).

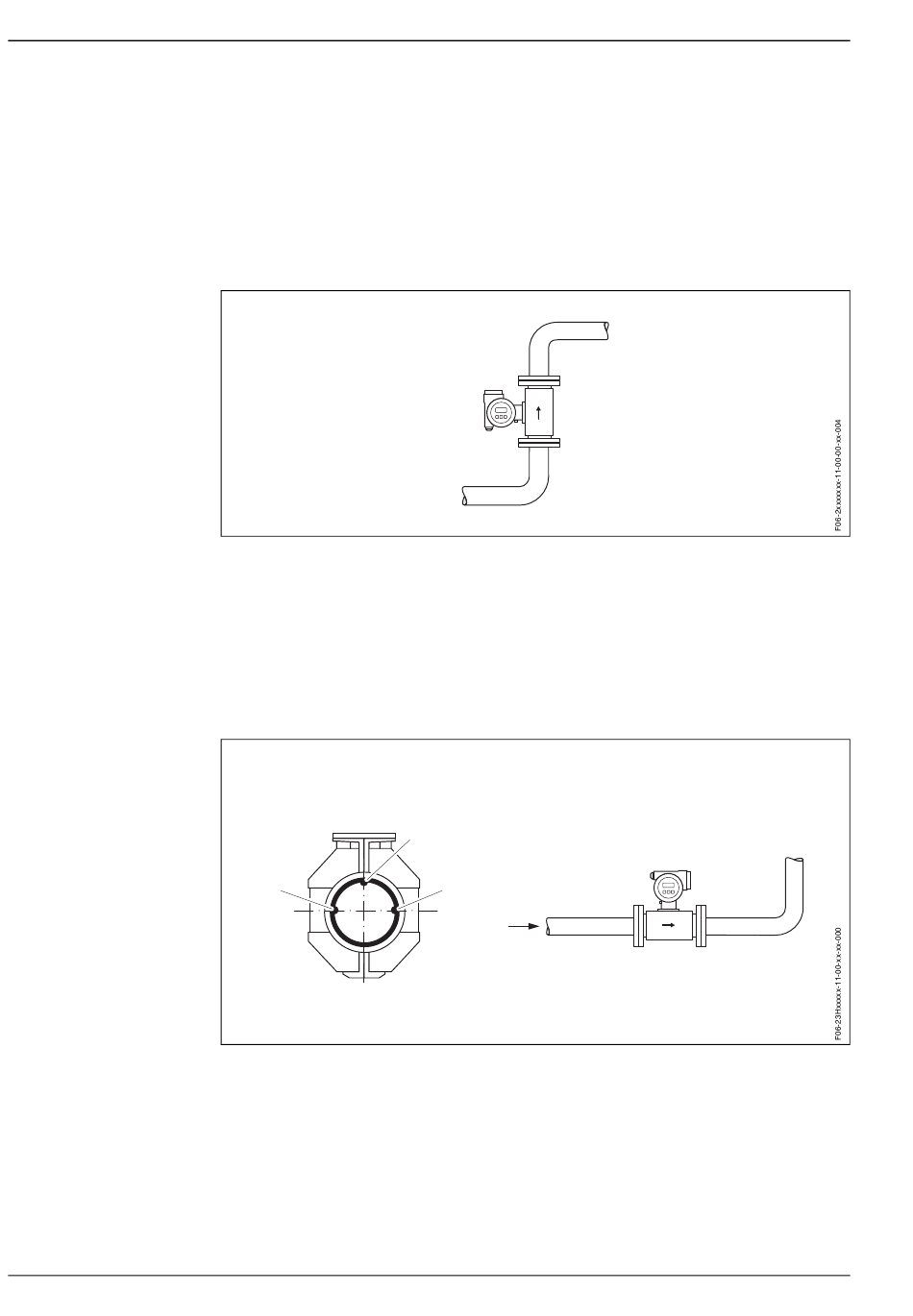

Vertikale Einbaulage:
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoff-
überwachung.
Horizontale Einbaulage:
Die Messelektrodenachse sollte waagerecht liegen. Eine kurzzeitige Isolierung der beiden Mess-
elektroden infolge mitgeführter Luftblasen wird dadurch vermieden.
Achtung!
Die Messstoffüberwachung funktioniert nur dann korrekt, wenn das Messgerät waagerecht ein-
gebaut und das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährlei-
stet, dass die Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
A
2
1 MSÜ-Elektrode (Messstoffüberwachung, Leerrohrdetektion); ausgenommen bei DN 2...8
2 Messelektroden (Signalerfassung)
1
2
A
